4.3.5. Widerstandsmessung und Durchgangstest
Stellen Sie vor dem Widerstandstest sicher, dass sich keine Spannung
mehr im Messkreis befindet und entladen Sie alle Kondensatoren.
1. Drehen Sie den Funktionswahlschalter in die Position Ω/
2. Verbinden Sie die Messleitungen wie folgt: die rote Messleitung in die
Buchse und die schwarze Messleitung in COM-Buchse (s. Abb. 6).
3. Verbinden Sie die Messleitungen mit dem Messkreis. Der Widerstandswert wird
angezeigt.
4. Drücken Sie die R/SEL-Taste, um die angezeigte Auflösung zu ändern (s. 4.2.4) oder
um die automatische Auflösung zu aktivieren. Wählen Sie den höchsten Bereich aus,
wenn die zu messende Widerstandshöhe unbekannt ist.
5. Wenn auf dem Display "O.L" erscheint, ist der gemessene Widerstand höher als der
gewählte Bereich.
6. Der Durchgangstest ist ständig aktiviert. Die Messleitungen werden wie bei der
Widerstandsmessung angeschlossen. Bei einem Widerstand <35Ω ertönt ein
Signalton.
7. Informationen über die HOLD-, MIN/MAX-Funktion und die Relativwertmessung
erhalten Sie unter Punkt 4.2.

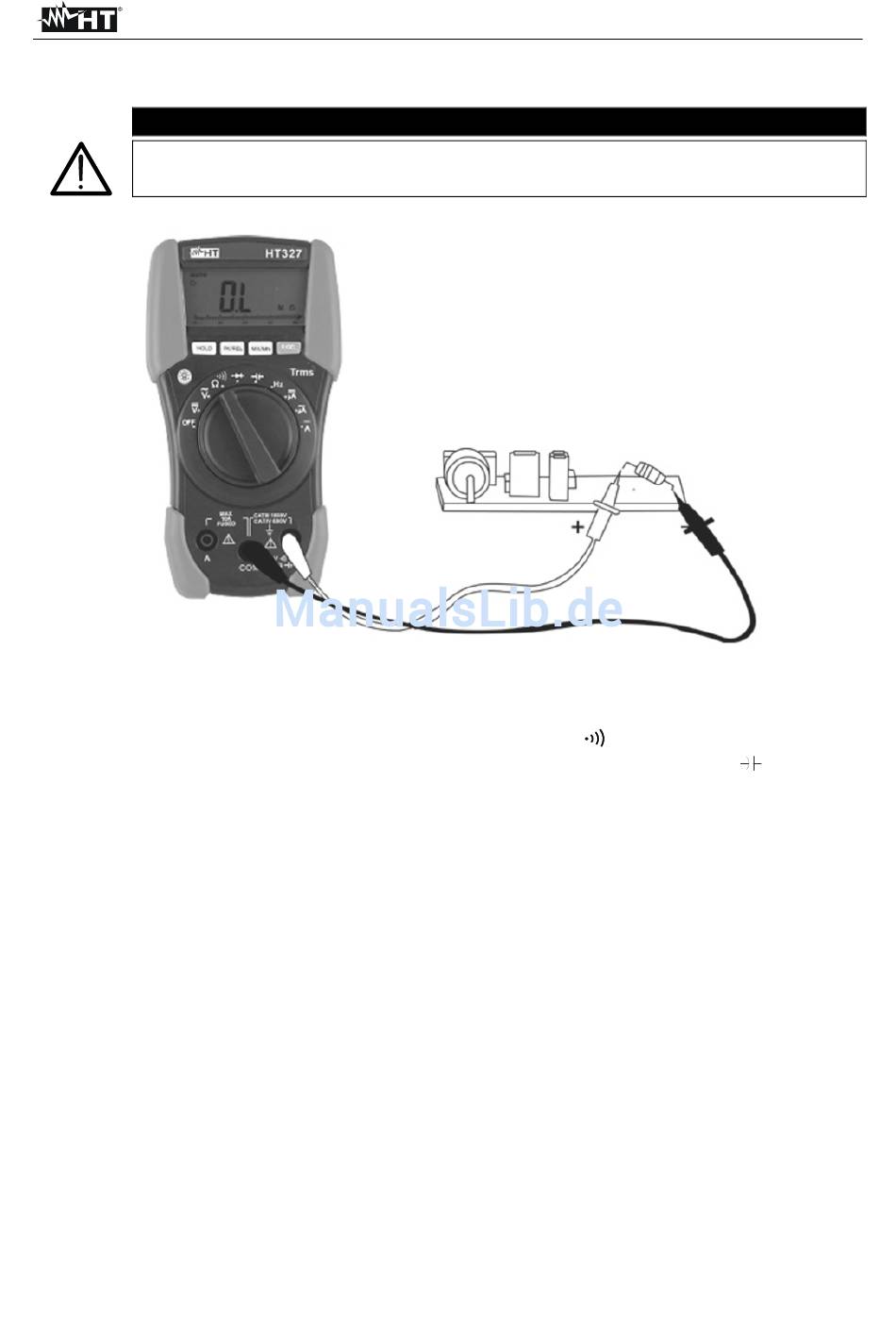

Abb. 6: Widerstandsmessung und Durchgangstest
ACHTUNG
DE - 13
.
HzVΩμA -
HT327
