VIDEO SUBWOOFER
PC IN
OUT OUT
CAUTION:
SEE BOTTOM

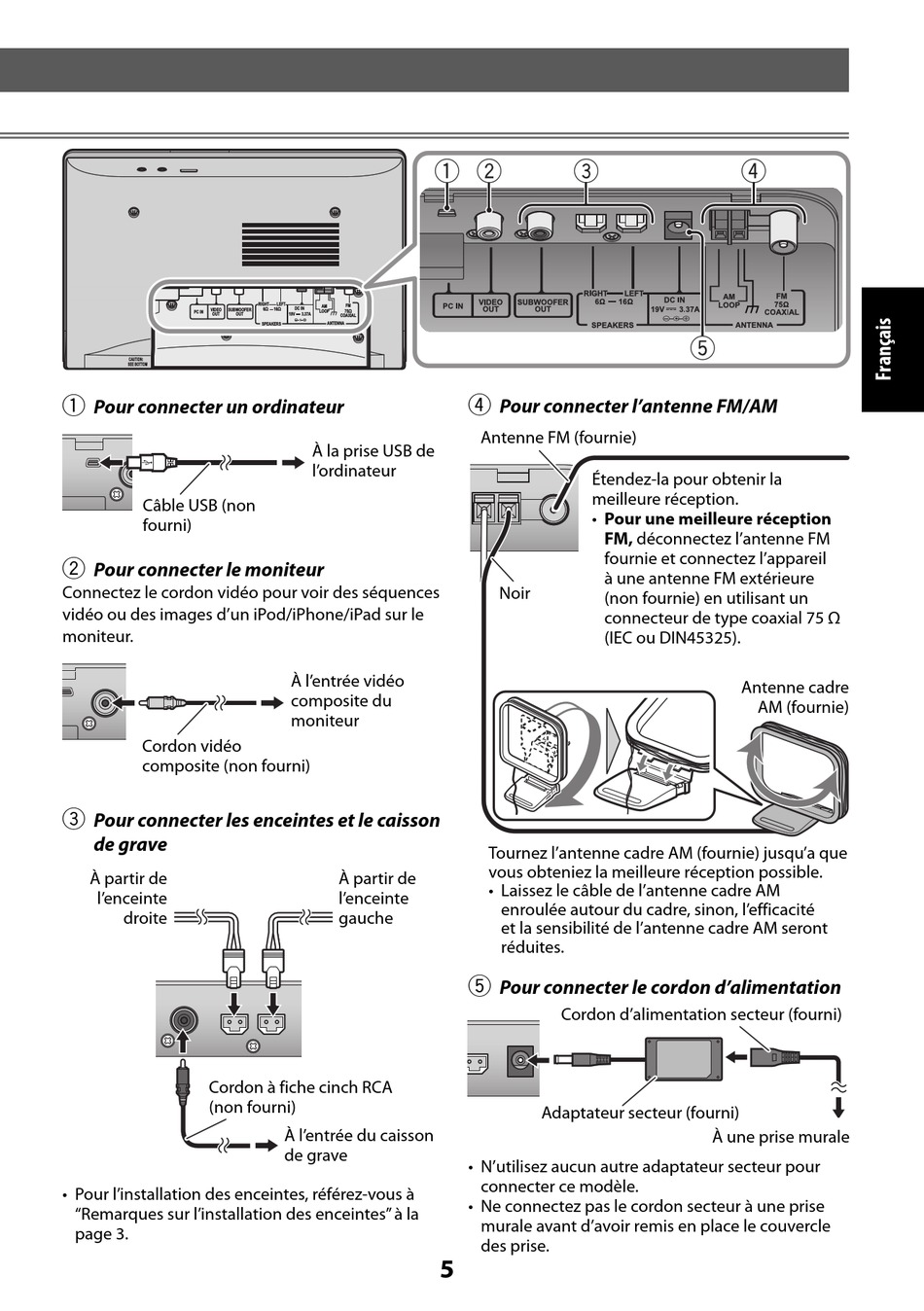

1
Pour connecter un ordinateur
Câble USB (non
fourni)
2
Pour connecter le moniteur
Connectez le cordon vidéo pour voir des séquences
vidéo ou des images d'un iPod/iPhone/iPad sur le
moniteur.
Cordon vidéo
composite (non fourni)
3
Pour connecter les enceintes et le caisson
de grave
À partir de
l'enceinte
droite
Cordon à fiche cinch RCA
(non fourni)
• Pour l'installation des enceintes, référez-vous à
"Remarques sur l'installation des enceintes" à la
page 3.
RIGHT LEFT
FM
AM
DC IN
6Ω 16Ω
LOOP 75Ω
19V 3.37A
COAXIAL
SPEAKERS ANTENNA
À la prise USB de
l'ordinateur
À l'entrée vidéo
composite du
moniteur
À partir de
l'enceinte
gauche
À l'entrée du caisson
de grave
4
Pour connecter l'antenne FM/AM
Antenne FM (fournie)
Étendez-la pour obtenir la
meilleure réception.
• Pour une meilleure réception
FM, déconnectez l'antenne FM
fournie et connectez l'appareil
à une antenne FM extérieure
Noir
(non fournie) en utilisant un
connecteur de type coaxial 75 Ω
(IEC ou DIN45325).
Tournez l'antenne cadre AM (fournie) jusqu'a que
vous obteniez la meilleure réception possible.
• Laissez le câble de l'antenne cadre AM
enroulée autour du cadre, sinon, l'efficacité
et la sensibilité de l'antenne cadre AM seront
réduites.
5
Pour connecter le cordon d'alimentation
Cordon d'alimentation secteur (fourni)
Adaptateur secteur (fourni)
• N'utilisez aucun autre adaptateur secteur pour
connecter ce modèle.
• Ne connectez pas le cordon secteur à une prise
murale avant d'avoir remis en place le couvercle
des prise.
5
Antenne cadre
AM (fournie)
À une prise murale
