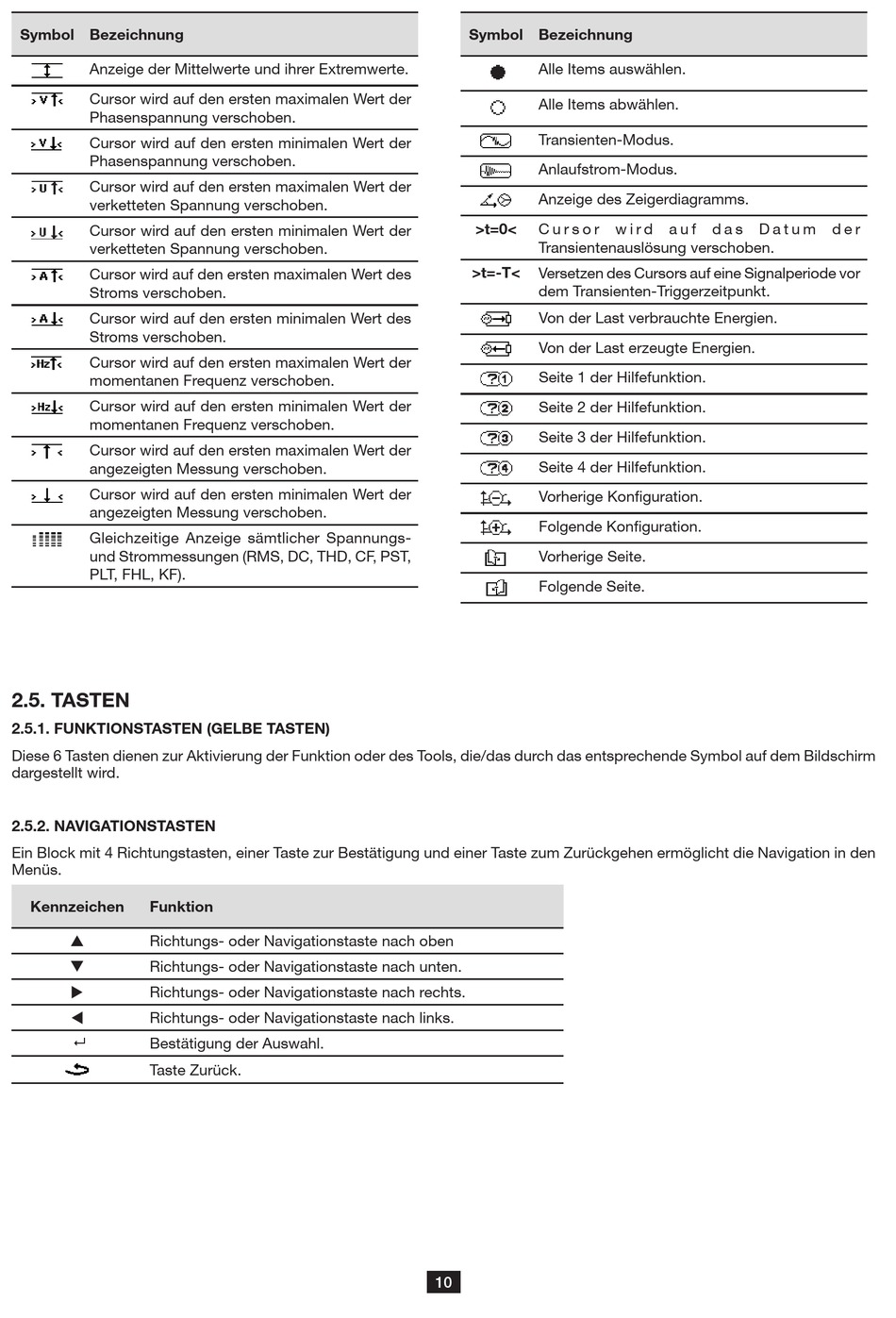

Symbol Bezeichnung
Anzeige der Mittelwerte und ihrer Extremwerte.
Cursor wird auf den ersten maximalen Wert der
Phasenspannung verschoben.
Cursor wird auf den ersten minimalen Wert der
Phasenspannung verschoben.
Cursor wird auf den ersten maximalen Wert der
verketteten Spannung verschoben.
Cursor wird auf den ersten minimalen Wert der
verketteten Spannung verschoben.
Cursor wird auf den ersten maximalen Wert des
Stroms verschoben.
Cursor wird auf den ersten minimalen Wert des
Stroms verschoben.
Cursor wird auf den ersten maximalen Wert der
momentanen Frequenz verschoben.
Cursor wird auf den ersten minimalen Wert der
momentanen Frequenz verschoben.
Cursor wird auf den ersten maximalen Wert der
angezeigten Messung verschoben.
Cursor wird auf den ersten minimalen Wert der
angezeigten Messung verschoben.
Gleichzeitige Anzeige sämtlicher Spannungs-
und Strommessungen (RMS, DC, THD, CF, PST,
PLT, FHL, KF).

2.5. TASTEN

2.5.1. FUNKTIONSTASTEN (GELBE TASTEN)
Diese 6 Tasten dienen zur Aktivierung der Funktion oder des Tools, die/das durch das entsprechende Symbol auf dem Bildschirm
dargestellt wird.

2.5.2. NAvIGATIONSTASTEN

Ein Block mit 4 Richtungstasten, einer Taste zur Bestätigung und einer Taste zum Zurückgehen ermöglicht die Navigation in den
Menüs.
Kennzeichen Funktion
 Richtungs- oder Navigationstaste nach oben
 Richtungs- oder Navigationstaste nach unten.
 Richtungs- oder Navigationstaste nach rechts.
 Richtungs- oder Navigationstaste nach links.
 Bestätigung der Auswahl.
Taste Zurück.
Symbol Bezeichnung
Alle Items auswählen.
Alle Items abwählen.
Transienten-Modus.
Anlaufstrom-Modus.
Anzeige des Zeigerdiagramms.
>t=0<
C u r s o r
Transientenauslösung verschoben.
>t=-T<
Versetzen des Cursors auf eine Signalperiode vor
dem Transienten-Triggerzeitpunkt.
Von der Last verbrauchte Energien.
Von der Last erzeugte Energien.
Seite 1 der Hilfefunktion.
Seite 2 der Hilfefunktion.
Seite 3 der Hilfefunktion.
Seite 4 der Hilfefunktion.
Vorherige Konfiguration.
Folgende Konfiguration.
Vorherige Seite.
Folgende Seite.
10
w i r d a u f d a s D a t u m d e r
