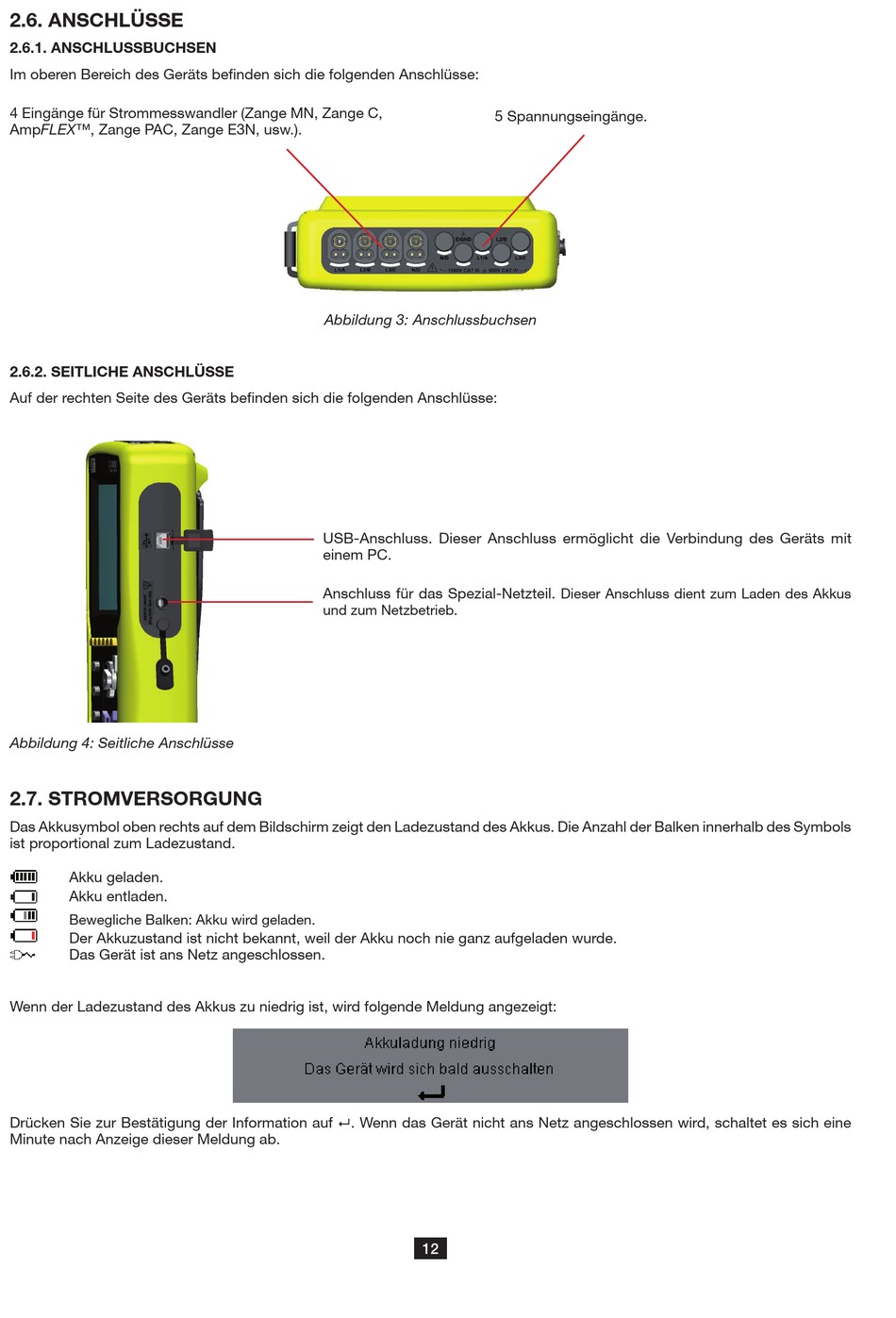

2.6. ANSCHLÜSSE
2.6.1. ANSCHLUSSBUCHSEN
Im oberen Bereich des Geräts befinden sich die folgenden Anschlüsse:
4 Eingänge für Strommesswandler (Zange MN, Zange C,
AmpFLEX™, Zange PAC, Zange E3N, usw.).
2.6.2. SEITLICHE ANSCHLÜSSE
Auf der rechten Seite des Geräts befinden sich die folgenden Anschlüsse:
Abbildung 4: Seitliche Anschlüsse
2.7. STROMvERSORGUNG
Das Akkusymbol oben rechts auf dem Bildschirm zeigt den Ladezustand des Akkus. Die Anzahl der Balken innerhalb des Symbols
ist proportional zum Ladezustand.
Akku geladen.
Akku entladen.
Bewegliche Balken: Akku wird geladen.
Der Akkuzustand ist nicht bekannt, weil der Akku noch nie ganz aufgeladen wurde.
Das Gerät ist ans Netz angeschlossen.
Wenn der Ladezustand des Akkus zu niedrig ist, wird folgende Meldung angezeigt:
Drücken Sie zur Bestätigung der Information auf . Wenn das Gerät nicht ans Netz angeschlossen wird, schaltet es sich eine
Minute nach Anzeige dieser Meldung ab.
Abbildung 3: Anschlussbuchsen
USB-Anschluss. Dieser Anschluss ermöglicht die Verbindung des Geräts mit
einem PC.
Anschluss für das Spezial-Netzteil.
und zum Netzbetrieb.
12
5 Spannungseingänge.
Dieser Anschluss dient zum Laden des Akkus
