Mit dem LED Pilotlicht kann das Pyrometer exakt auf das Messobjekt justiert werden.
Das Pilotlicht ist in seiner Größe dem Messfeld identisch.
Die beiden Leitungen des 2-Leiter-Gerätes dienen gleichzeitig der Spannungsversorgung und der
Übertragung des Messsignales. Die Infrarotstrahlung des Messobjektes wird im Sensor auf einen
Detektor abgebildet und in ein elektrisches Signal umgewandelt. Dieses wird digital weiter-
verarbeitet und in das temperaturlineare Standardsignal 4 ... 20 mA umgewandelt. Dadurch lässt
es sich hervorragend in bestehende Mess- und Regelsysteme integrieren.
Das FL - Si/ GAi wird standardmäßig mit Steckeranschluss geliefert.
4
Ausstattungsmerkmale FL - Si/ GAi
►
Messung von metallischen Oberfl ächen, Keramik und Graphit von 300 bis 2500°C
►
digitale interne Messwertverarbeitung
►
Ausgang 4 ... 20 mA temperaturlinear, Bürde max. 700 Ohm bei 24 V
►
Geräte-Schnittstelle zum Anschluss des optionalen HP 04 Programmierterminals oder
des AT - 301 USB zur Parametereinstellung am Pyrometer
►
Ansprechzeit t
►
Emissionsgrad ε : 0,05 ... 1,0 einstellbar mit HP 04 bzw. AT - 301 USB
5
Technische Daten
Im Folgenden werden die optischen, thermischen, elektrischen und physischen Merkmale jedes
Modells beschrieben (technische Änderungen vorbehalten).
5.1
Optik
Je nach Bestellung ist das Gerät mit einer der hier vorgestellten Lichtwellenleitervorsatzoptik
ausgestattet. Diese können Sie nicht nachträglich austauschen und müssen bereits bei der
Bestellung defi niert werden.
Hinweis: Das Messobjekt muss immer mindestens so groß sein
wie das Messfeld.
Lichtleiter-Vorsatzoptiken sind Variooptiken, d.h. die Messentfernung und der Messfl eck ist
entsprechend der Parameter der jeweiligen Optik frei einstellbar.
Bezeichnung
LVO 25
LVO 35
FL - Si/ GAi mit Geräte-Schnittstelle zum Anschluss von HP 04
oder
oder AT - 301 USB und 5-poligem Stecker.

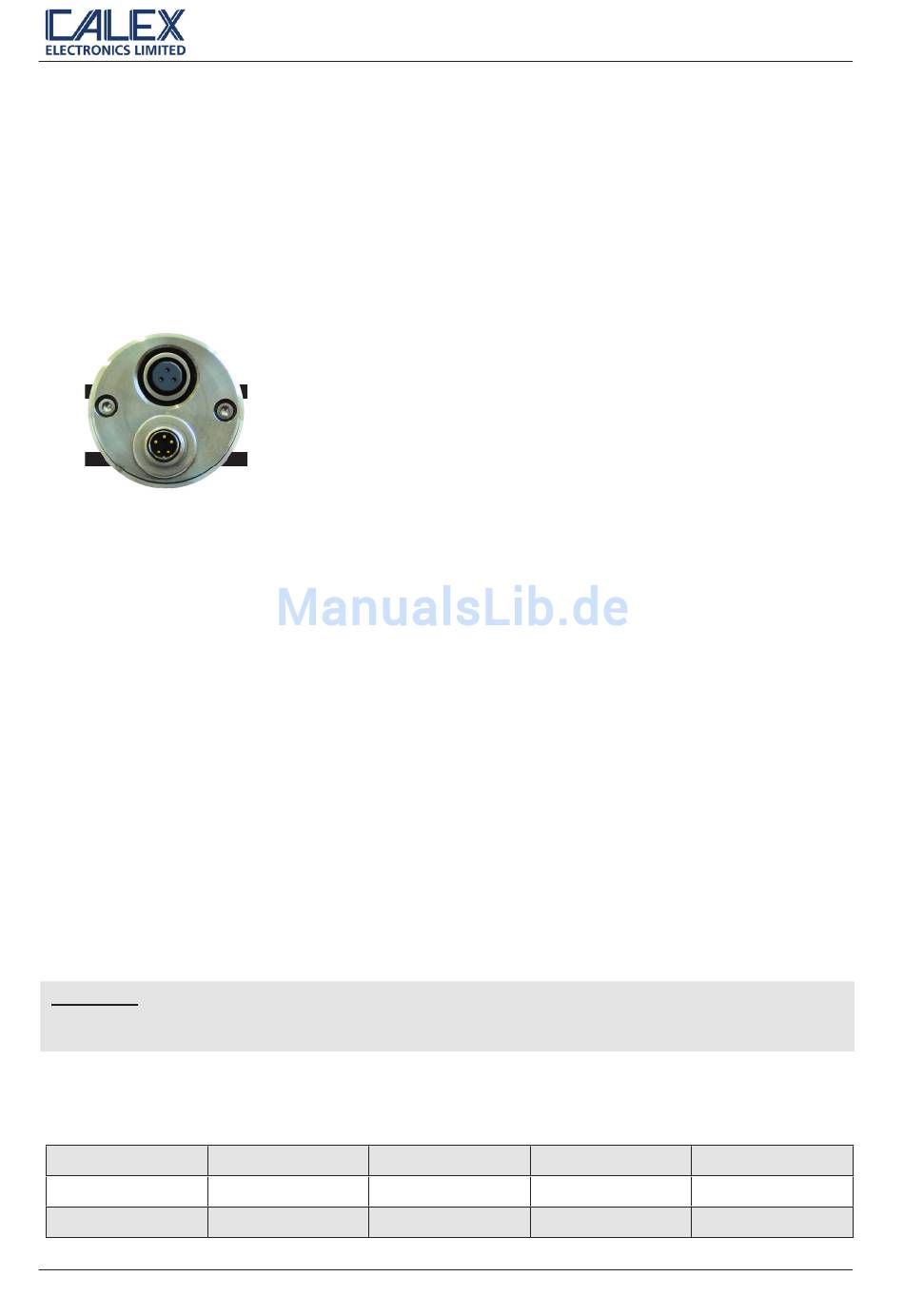

Abb. 1: Rückseite
Abb. 1: Rückseite FL - Si/ GAi
ab 20 ms, einstellbar bis 10 s über AT - 301 USB oder HP 04
90
Messdistanz in mm
Lichtwellenleiter
80...300
blau
250...1000
blau
FL - Si/ GAi-Serie
Messfl eck in mm
1,6...4,3
3,5...11
6
Apertur Ø in mm
17
28
