FL - Si/ GAi-Serie
Hinweis: Das Gerät ist mit einem Verpolschutz ausgerüstet.
Beim Anschluss der Versorgungsspannung ist auf eine richtige Polarität zu achten. (siehe Ab-
bildung 5) Der „+" Anschluss (weiß) ist auf „+" und der „-" Anschluss (braun) auf den „-" Anschluss
zu klemmen. Der Stromverbrauch (in diesem Fall: 4 ... 20 mA) ist auch gleichzeitig das Messsig-
nal (2-Leiter Prinzip).
Der blaue und der graue Anschluss dienen der Stromversorgung des integrierten Pilotlichtes.
Dabei muss „blau" mit „+" Anschluss und „grau" mit „-" verbunden werden. Der Stromverbrauch
beträgt 5 - 35 mA.
Hinweis: Das Gerät benötigt keine Vorwärm- oder Anlaufzeit und ist sofort
betriebsbereit! Ein Ausgleich mit der Umgebungstemperatur sollte
abgewartet werden.
Achtung:
Der Betrieb des Pyrometers ist nur in der angegebenen
Spannungsgrenze von 24 V DC ± 25% erlaubt.
Anschlusskabel zur Spannungsversorgung wird in 5-poligen Anschlusskabel zur Spannungsversorgung wird in 5-poligen
Anschluss am Pyrometer gesteckt. Anschluss am Pyrometer gesteckt.
Abbildung 4: Pyrometerrückwand Abbildung 4: Pyrometerrückwand
11

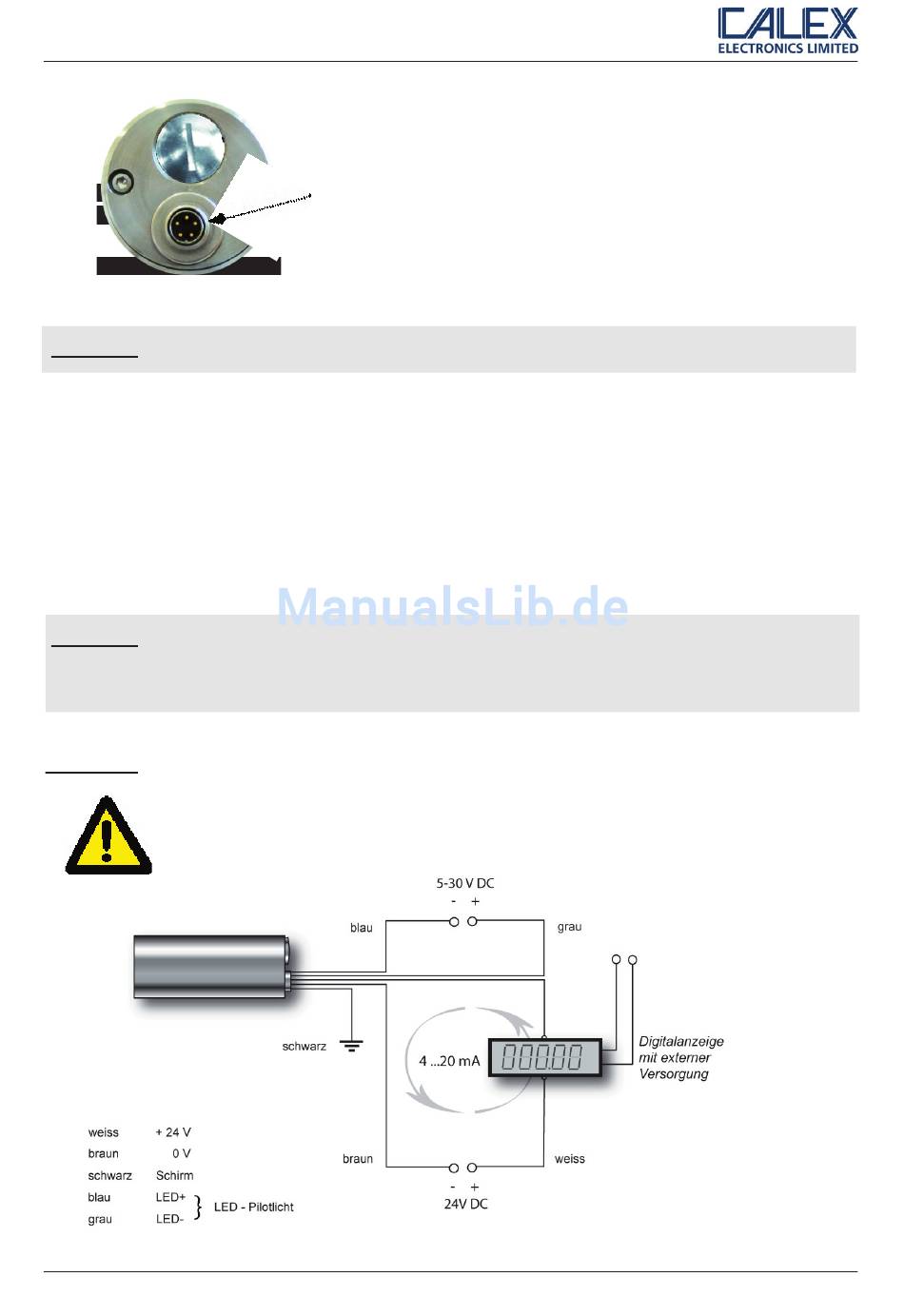

Abb. 5: Beispiel für Anschlussplan mit
Spannungsversorgung
