3.5 Orten von Kurzschlüssen zwischen Phase und Schutzleiter von einer Schalttafel ausgehend
!
Achtung!
Da an den zu prüfenden Leitungen Spannung anliegen kann,
muss äußerst vorsichtig vorgegangen werden:
- Prüfen Sie zuerst, ob trotz des Kurzschlusses Spannung anliegt.
- Bei Prüfung der Spannung mit Hilfe der LED Betriebsbereitschaft
des Signalgenerators sollten Sie immer als erstes die Erde anschließen.
- Nur wenn keine Spannung anliegt:
schließen Sie den Signalgenerator und die Hilfsspannungsquelle an.

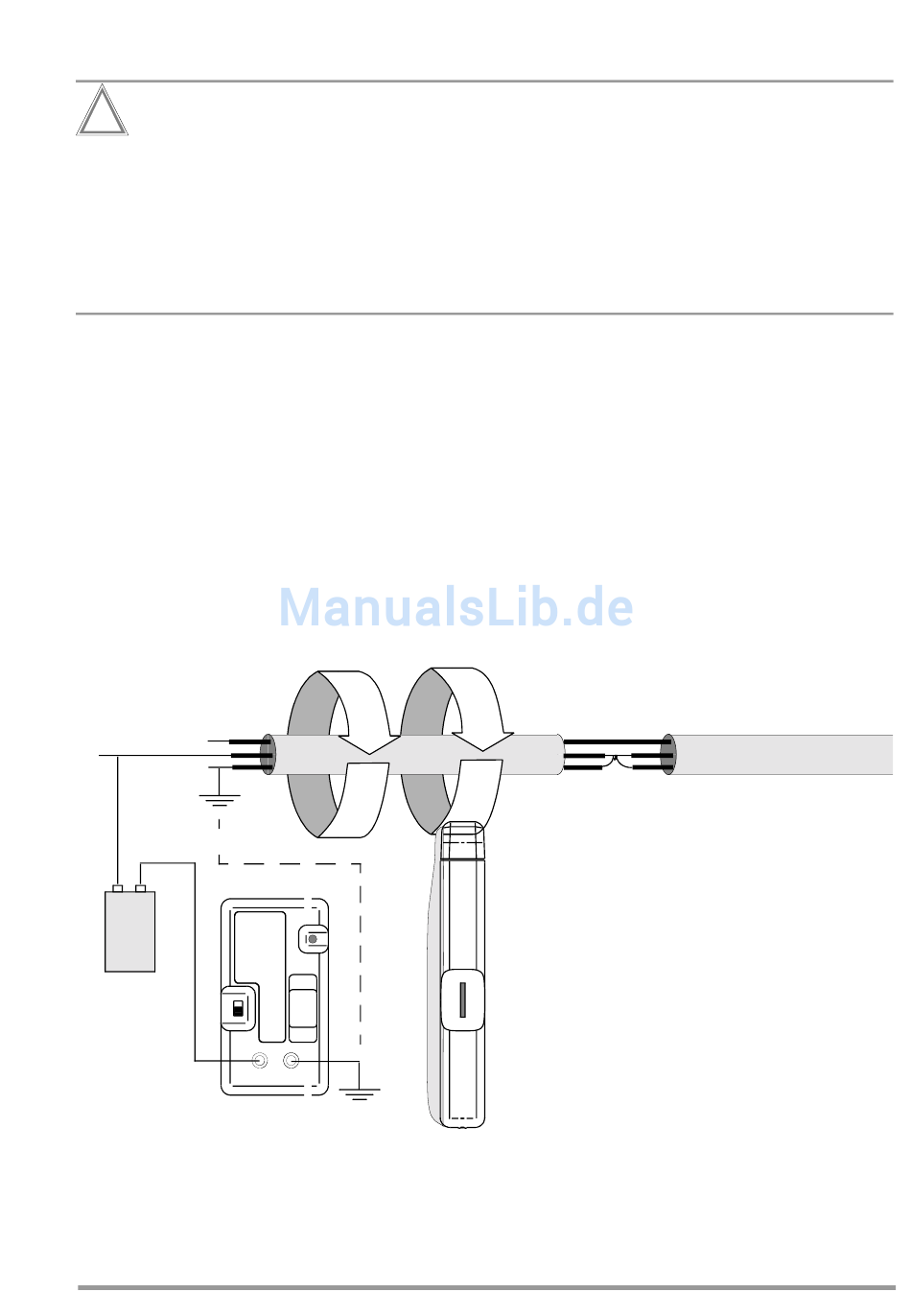

➭ Anschluss:
➭ Orten:
9V
GOSSEN METRAWATT GMBH
Verbinden Sie eine Buchse des Signalgenerators mit Erde, die zweite
Buchse über eine Hilfsstromquelle, z.B. eine Batterie mit mindestens 9 V,
mit der Phase. Voraussetzung hierfür ist, dass der Schutzleiter der
Hausinstallation ebenfalls geerdet ist. Alternativ kann die eine Messlei-
tung statt mit Erde direkt mit dem Schutzleiter der Hausinstallation ver-
bunden werden.
Bewegen Sie die Spitze des Empfängers senkrecht entlang der Stelle,
an der Sie die Leitung vermuten. Verfolgen Sie das Signal bis zur Stelle
des Kurzschlusses. Hier bleibt das Signal aus, da der Signalstrom über
den Kurzschluss zurück zum Signalgenerator fließt.
11
