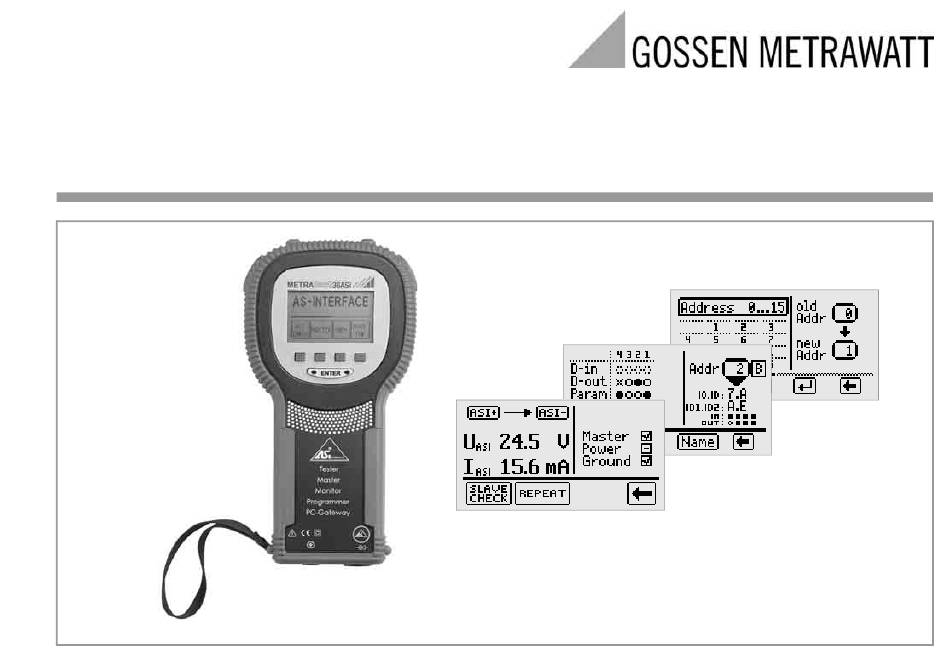

- Seite 1 Bedienungsanleitung Operating Instructions Mode d’emploi METRAtest 36ASi AS-Interface Systemtestgerät / AS Interface System Tester 3-349-107-02 Appareil de contrôle pour systèmes à interface AS 2/5.03...
-
Seite 2: Systemmeldungen
Systemmeldungen AS-Interface-Systemtestgerät METRAtest 36ASi IrDa-Schnittstelle 1 externer Master wurde gefunden! AS-i-Bus: falsche Polarität! AS-i-Bus: keine Slave angeschlossen! ENTER AS-i-Bus: Stromüberlast! AS-i-Bus: Fehler in der Erdsymmetrie Liste falsch adressierter Slaves Bedien- und Anzeigeeinheit Fehler beim Lesen des Identity-Strings Fehler in der Datenübertragung zwischen... - Seite 3 Bedien- und Anzeigeeinheit METRAtest 36ASi LCD-Anzeigefeld Anzeige Akkuzustand (permanent) Der Verschiebe-Balken (scroll bar) zeigt an, Softkey-Funktionen wo man sich im Menü gestrichelte Darstellung = Funktion nicht vorhanden befindet. invertierte Darstellung = Taste gesperrt Tasten zur Auswahl von Grund- und Unterfunktionen (Menüführung)
-
Seite 4: Inhaltsverzeichnis
Inhalt ....................Seite Anwendung ................... 4 Anwendung Sicherheitsmerkmale und -vorkehrungen ........5 Das METRAtest 36ASi ist ein Gerät zur Prüfung eines AS-Interface-Bus- Inbetriebnahme ................5 systems bzw. einzelner Komponenten (AS-i-Slaves) entsprechend der Gerät ein-/ausschalten, Akkutest .............. 5 erweiterten Ver. 2.1 der AS-Interface-Spezifikation. -
Seite 5: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen Bedeutung der Symbole auf dem Gerät Das elektronische Systemtestgerät METRAtest 36ASi ist entsprechend Warnung vor einer Gefahrenstelle folgenden Sicherheitsbestimmungen gebaut und geprüft: (Achtung, Dokumentation beachten!) IEC 61010-1:1990/+A1 Mod.:1992, EN 61010-1:1993, VDE 0411 Teil 1: März 1994 Gerät der Schutzklasse II –... -
Seite 6: Menü Auswählen, Grundeinstellungen Vornehmen
Daten werden übernommen. ☞ Hinweis Eingaben, die außerhalb des gültigen Eingabebereichs liegen, werden nicht übernommen. ENTER Drücken Sie die den Wippschalter mit den Druckpunkten oder rechts zum Einblenden der gewünschten Messfunktion, der gewünschten Geräteeinstellungen oder der Datenbankfunktionen. GOSSEN METRAWATT GMBH... - Seite 7 Hilfefunktion Taste „i“ siehe Seite 9. die zuletzt gewählten Einstellungen bleiben beim Einschalten erhalten. Hintergrundbeleuchtung, Kontrast ➭ Durch Drücken der Taste verlassen Sie das Einstellmenü. Hilfefunktion Taste „i“ siehe Seite 9. LCD-Beleuchtung Kontrast weniger mehr ➭ Betätigen Sie die Taste Display. GOSSEN METRAWATT GMBH...
- Seite 8 Einzelne Tests können übersprungen werden, indem die Taste skip vor ➭ Auslösung des entsprechenden Tests gedrückt wird. Diese werden dann Starten Sie aus dem Hauptmenü heraus den Selbsttest über die Taste Test. Der Test dauert einige Minuten. wie bei Nichtbestanden mit einem horizontalen Strich versehen. GOSSEN METRAWATT GMBH...
-
Seite 9: Allgemeine Bedienung
KS36E Z236E Automatische Einstellung, Überwachung und Abschaltung Das METRAtest 36ASi stellt automatisch alle Betriebsbedingungen ein, die es selbsttätig ermitteln kann. Es prüft die Spannung und die Polarität des angeschlossenen AS-i-Busses. Das Gerät lässt sich nicht in Betrieb nehmen bzw. es schaltet sofort ab, wenn die Akkuspannung 4,6 V unterschreitet. -
Seite 10: Adressieren Eines Slaves Über Adressierkabel
Adresse im Master abgelegten Daten und Parameter nicht auto- matisch der neuen Adresse zugeordnet werden. Die Verkabelungen sind jetzt soweit vorbereitet, dass Sie mit der Adressie- ☞ rung über das Adressier- und Prüfgerät METRAtest 36ASi beginnen kön- nen. Hinweis ➭... - Seite 11 Bei Anschluss über Adressierkabel werden immer alle Adressen Mit Auslösen von ENTER wird der Slave neu adressiert. außer der des aktuell angeschlossenen Slaves eingeblendet, da keine Busverbindung besteht. Doppeladressierungen können in Nach dem Umadressieren wird die aktualisierte Slave-Liste angezeigt. diesem Fall nicht ausgeschlossen werden. GOSSEN METRAWATT GMBH...
-
Seite 12: Prüfen Eines Slaves Über Busanschluss
Prüfen eines Slaves über Busanschluss Die Verkabelungen sind jetzt soweit vorbereitet, dass Sie mit den Prüfun- gen über das Adressier- und Prüfgerät METRAtest 36ASi beginnen kön- Die Überprüfung eines Slaves am Bus gehört nach der Adressierung zu nen. den häufigsten Anwendungen und wird daher im folgenden ausführlich ➭... - Seite 13 ➭ Drücken Sie die Taste Param, um die einzelnen Parameterbits setzen zu können. ➭ Um z. B. den Parameter 1 zu setzen, drücken Sie die Taste PAR 1. Der aktivierte Parameter wird durch einen gefüllten Kreis dargestellt. GOSSEN METRAWATT GMBH...
-
Seite 14: Funktion Asi Check - Netzanalyse
Nach Auslösen der Funktion ASI CHECK werden die Spannung und die Polarität gemessen. Wird keine externe AS-i-Spannung erkannt, so erfolgt die Spannungsversorgung durch das METRAtest 36ASi, wobei der Der Slave befindet sich jetzt im Stromverbrauch der AS-i-Slaves gemessen werden kann. -
Seite 15: Funktion Slave Check - Slave-Daten Auslesen
Doppeladressierung. Ist kein Mas- ter aktiv, übernimmt der Nach Auslösen der Funktion Set Addr. können einzelnen Slaves neue METRAtest 36ASi die Funktion des Masters und spricht zur Peakmes- Adressen zugeordnet werden. Nach Auswahl einer umzuadressierenden sung den Slave an. Slave-Adresse am AS-i-Bus über Prev. oder Next und Bestätigung durch ↵... -
Seite 16: Slave-Profil Auslesen Und Ändern
Doppeladressierungen können nur dann vermieden werden, den. Nicht wählbare Datenbits werden durch gestrichelte Tasten darge- wenn nicht über Adressbuchse gemessen wird. stellt. Bestätigung der Werte und Verlassen des Menüs erfolgt über ENTER. Nach dem Umadressieren wird wieder die Slave-Liste angezeigt. GOSSEN METRAWATT GMBH... -
Seite 17: Analog Slaves
Slave übertragen, sofern Daten und Parameter den. Jeweils nicht eingeblendete Ziffern werden über den Wippschalter eingegeben oder geändert wurden. mit den Druckpunkten oder eingeblendet. Nach jeder Ziffernaus- wahl springt der Cursor eine Stelle weiter nach rechts. GOSSEN METRAWATT GMBH... -
Seite 18: Anlagenprofil Speichern/Löschen - Funktion Store/Delete
Im PC neu konfigurierte Daten können Darüber hinaus können der Parameter-String Par $ abgefragt bzw. editiert wiederum zum METRAtest 36ASi sowie der ID-String ID $ ausgelesen werden. Nach Änderung des Parame- zurückübertragen werden. ter-Strings werden die Werte direkt zum Slave übertragen. Über die Para- Bei Erkennung eines Fehlers im meter Prev. -
Seite 19: Anlage Konfigurieren - Funktion Configure
Slaves am Bus und zum Einblenden des Kopiermenüs drücken Sie die Taste Scan + Copy. Es darf nur jeweils ein Slave am Bus bzw. über Adressierstecker am METRAtest 36ASi angeschlossen sein. Ansonsten erscheint die Fehlermeldung „Copy-Conflict“. Durch Drücken der Taste Copy oder Copy + Clear wird die gespeicherte Adresse des Slaves an den jeweils angeschlossenen Slave übertragen, der vom gleichen Typ ist. -
Seite 20: Anlage Speichern - Funktion Store
Taste ENTER; ESC: Eingabe ENTER ohne Abspeichern verlassen. Nach jeder Zeichenauswahl springt der Cursor eine Stelle weiter nach rechts. Sie können bereits eingegebene Zeichen rückwärts löschen, indem Sie eine beliebige Softkey-Taste (außer Steuertaste ↵) länger gedrückt halten. GOSSEN METRAWATT GMBH... -
Seite 21: Funktion Monitor - Netzüberwachung
Sie zwischen den Listen mit den Adressbereichen 0 bis 15 und 16 werden. Während der Netzüberwachung wird ein rotierendes Rad einge- bis 31 umschalten. Bedienung der Taste On/Off, siehe oben. blendet, alle Tasten außer Off sind gesperrt. GOSSEN METRAWATT GMBH... -
Seite 22: Technische Kennwerte
Master ≥ 150 mA Sicherheitsabschaltung Bei zu niedriger Versorgungsspannung wird das Gerät abgeschaltet, bzw. es kann nicht einge- schaltet werden. Ladebuchse Der Akkupack kann durch Anschluss des Lade- netzteils Z501D an die Ladebuchse direkt auf- geladen werden GOSSEN METRAWATT GMBH... - Seite 23 275 mm x 140 mm x 65 mm Gewicht ca. 1,2 kg ohne Akkus Datenschnittstelle Infrarot-Schnittstelle (SIR/IrDa) bidirektional, halbduplex Format 9600 Baud, 1 Startbit, 1 Stopbit, 8 Datenbits, kein Parity, kein Handshake Reichweite max. 10 cm empfohlener Abstand: < 4 cm GOSSEN METRAWATT GMBH...
-
Seite 24: Wartung
– die geforderte Dichtheit ist nicht mehr gewährleistet. stecktem Ladenetzteil ausgeschaltet liegen und verfahren Sie dann wie zuvor beschrieben. Akkupack lagern bei –20 … +35 °C 1 Jahr bei –20 … +45 °C 3 Monate bei –20 … +55 °C 1 Monat GOSSEN METRAWATT GMBH... -
Seite 25: Indexverzeichnis
Selbsttest METRAtest 36ASi ........ -
Seite 26: Reparatur- Und Ersatzteil-Service
Reparatur- und Ersatzteil-Service Kompetenter Partner DKD-Kalibrierlabor* und Mietgeräteservice Die GOSSEN METRAWATT GMBH ist zertifiziert nach Bitte wenden Sie sich im Bedarfsfall an: DIN EN ISO 9001:2000. Unser DKD-Kalibrierlabor ist nach DIN EN ISO/IEC 17025 bei der Physi- GOSSEN METRAWATT GMBH kalisch-Technischen Bundesanstalt bzw. - Seite 27 GOSSEN METRAWATT GMBH...
