2.2 Signalgenerator für stromführende Leitungen S330
Der Signalgenerator S330 sendet hochfrequente elektromagnetische Signale, die der Emp-
fänger R300 entlang der zu prüfenden Leitung orten kann. Hierzu muss der Signalgenerator
mit dieser Leitung sowie einer Rückleitung verbunden werden. Der Signalgenerator ist für
Leitungen mit Wechsel- oder Gleichspannung von 9 ... 300 V ausgeführt.
Die Signalleistung dieses Gerätes kann auf eine niedrigere Leistung umgeschaltet werden,
so dass auch Fi-geschützte Stromkreise angeschlossen werden können.

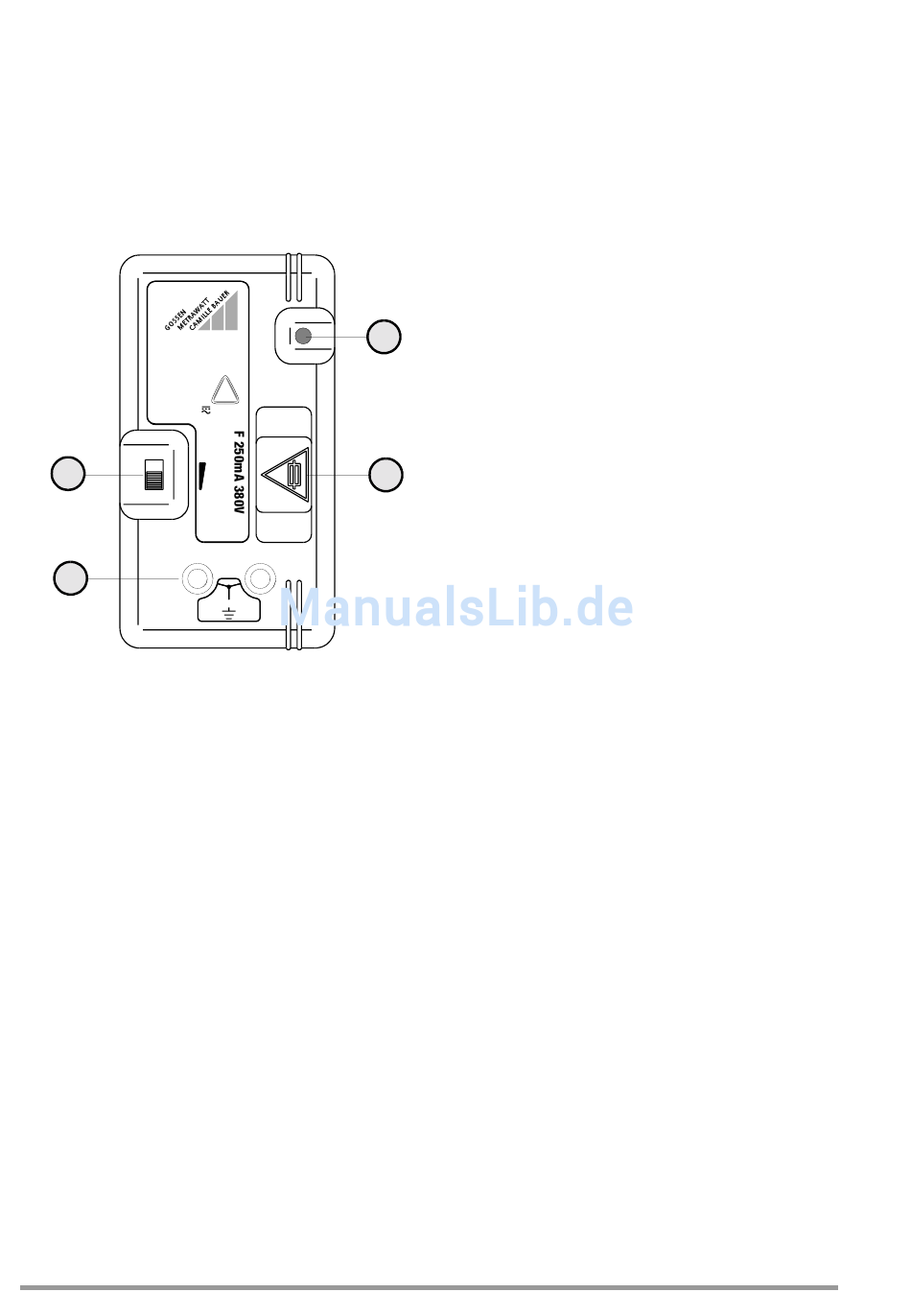

SIGNAL
GENERATOR
S330
9 - 300 V
2
4
6
1
!
max. 300V
1 LED Betriebsbereitschaft
leuchtet sofern die Leitung Strom führt
2 Leistungswahlschalter
- Schalter oben: hohe Leistung
- Schalter unten: niedrige Leistung
3 Sicherungsfach
herausgezogen ist der Signalgenerator vom
angeschlossenen Stromkreis getrennt
4 Buchsen für Messleitungen
3
GOSSEN METRAWATT GMBH
