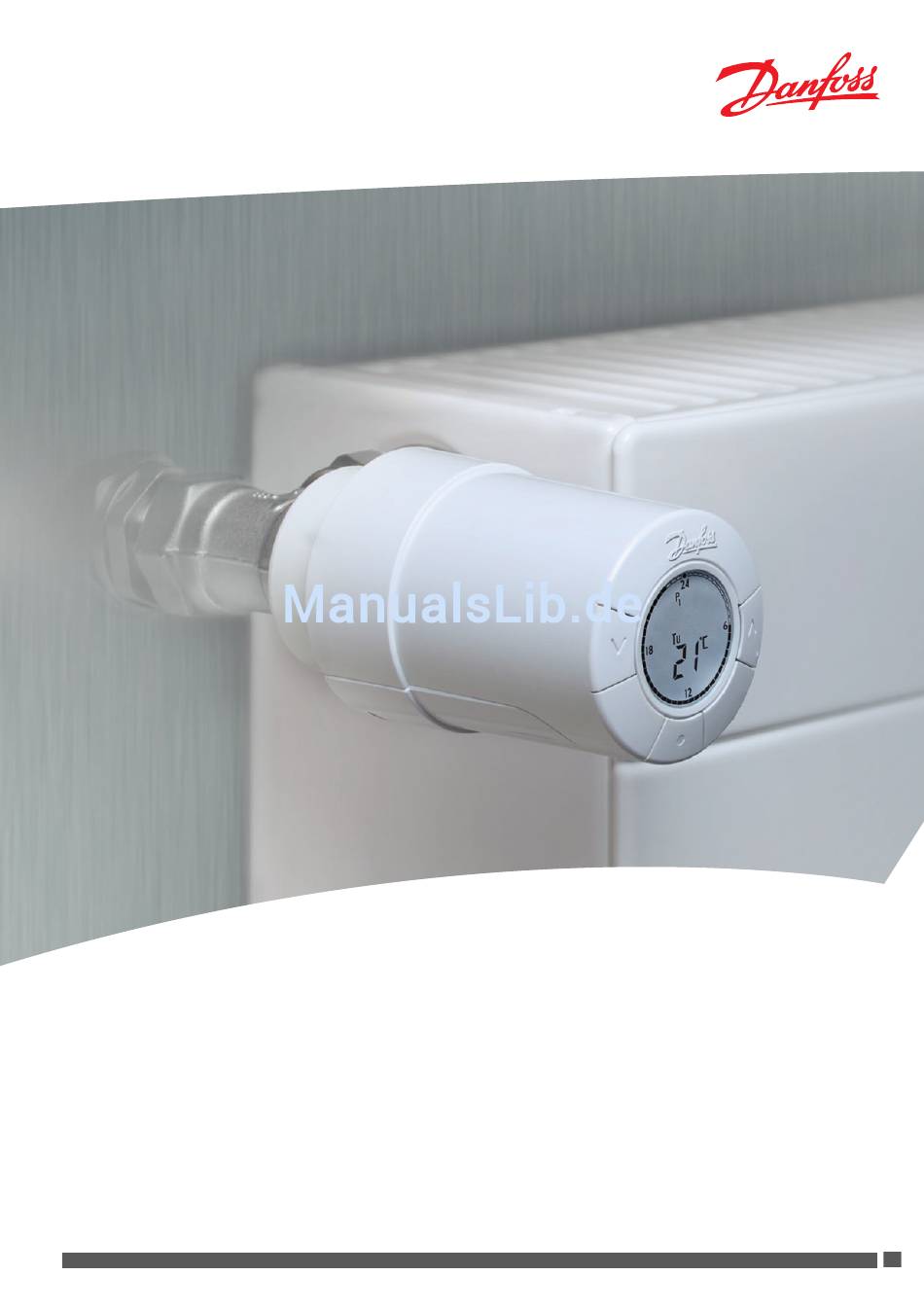

- Seite 1 Installations- und Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat Danfoss Heating Solutions VIIDB203 09/2013...
-
Seite 2: Inhaltsverzeichnis
Werkseinstellungen zurücksetzen ........ - Seite 3 Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat Bedienungsanleitung Display und Menüs Hauptmenü ................12 Programmmenü.
-
Seite 4: Installation
UK, DE, DK, NL, FR, PL, SE, FI Vorausplanung standardmäßig deaktiviert 1.2 Lieferumfang living eco® 014G0050 wird mit einem vormontierten Adapter für Danfoss RA-Ventile, zwei AA-Alka- libatterien, einem 2-mm-Inbusschlüssel und einer Kurzanleitung in den Sprachen Englisch, Deutsch, Dänisch, Niederländisch, Französisch, Polnisch, Schwedisch und Finnisch geliefert. -
Seite 5: Überblick Ventiladapter
Installationsanleitung living eco® Elektronischer Heizkörperthermostat 1.3 Überblick Ventiladapter Adapter für eine Reihe von verschiedenen Ventiltypen sind als Zubehör erhältlich. Adaptertypen Best.-Nr. Adapter Ventil Für Danfoss- 014G0251 RA-Ventile Für M30 x 1,5 014G0252 (K)-Ventile Für Danfoss- RAV-Ventile 014G0250 Für Danfoss- RAVL-Ventile Für Danfoss-... -
Seite 6: Installation Des Passenden Adapters
Installationsanleitung living eco® Elektronischer Heizkörperthermostat 1.4 Installation des passenden Adapters Adapter für RA-Ventile (vormontiert bei Model 014G0050) Setzen Sie den RA-Adapter auf das Ventil, wie in Den Adapter mithilfe des 2-mm-Inbusschlüssels der Abbildung gezeigt. festziehen. Adapter für M30 x 1,5 (K)-Ventile Setzen Sie den K-Adapter auf das Ventil, wie in Den K-Adapter von Hand festziehen (max. -
Seite 7: Einlegen Der Batterien
Nach etwa zwei Wochen blinkt das Symbol von 19.00 bis 21.00 Uhr 14-mal auf. Bevor die Batterien komplett leer sind, stellt sich das living eco®-Ventil auf Frostschutz zum Schutz des Heizsystems vor Beschädigungen. 1.6 Verwendung der Tasten living eco® verfügt über zwei Pfeiltasten zur Navigation auf dem Display und in den Menüs sowie zur Einstellung der Temperatur. -
Seite 8: Erstmalige Einstellung Von Datum Und Uhrzeit
Datum mithilfe von einstellen, zum Bestäti- drücken. 1.8 Installation von living eco® Den living eco®-Thermostat auf den Adapter Aktivieren Sie den Installationsmodus, um den schrauben und handfest anziehen (max. 5 Nm). living eco®-Thermostat korrekt auf dem Ventil Drücken Sie den living eco®-Thermostat leicht... -
Seite 9: Automatische Einstellungen
In der ersten Nacht nach der Inbetriebnahme sperrt living eco® die Wärme vom Heizkörper ab und öffnet sich anschließend wieder, um den genauen Öffnungspunkt des Ventils zu ermitteln. Dies ermöglicht living eco®, die Wärme so effizient wie möglich zu steuern. Bei Bedarf wird dieser Vorgang für die Dauer von bis zu einer Woche jede Nacht wiederholt. -
Seite 10: Living Eco® Auf Werkseinstellungen Zurücksetzen
Werkzeug in die Bohrung zur Verriegelung des Adapterrings. Mit dem Inbusschlüssel im Adapterring drehen Batterieabdeckung wieder aufsetzen. Montieren Sie living eco® auf ein anderes Ventil Sie den Adapter in die angezeigte Richtung. gemäß den beiliegenden Anweisungen. 10 09/2013 VIIDB203... -
Seite 11: Technische Daten
Installationsanleitung living eco® Elektronischer Heizkörperthermostat 2. Technische Daten Thermostattyp Programmierbarer elektronischer Heizkörperthermostat Empfohlener Einsatzzweck in Wohnräumen (Verschmutzungsgrad 2) Stellantrieb Elektromechanisch Anzeige Digitalanzeige in grau mit Hintergrundbeleuchtung Softwareklasse Regelung Spannungsversorgung 2 x 1,5 V AA-Alkalibatterien 3 μW im Standby-Modus Leistungsaufnahme 1,2 W im Betriebsmodus... -
Seite 12: Display Und Menüs
Das eingestellte Programm P 0 , P 1 , P 2 (Urlaubsprogramm) oder (Frostschutz) Wochentag Programmierte Temperatur* * living eco® zeigt die programmierte Temperatur an, nicht die gemessene Raumtemperatur. 3.2 Programmmenü Programmmenü auswählen: Bei ausgeschalte- Die Komfortperiode wird im Display gezeigt. tem Display drücken Sie ;... -
Seite 13: Funktionsmenü
Urlaubsprogramm, mit dem die Temperatur während längerer Abwesenheit abgesenkt wird. Zeit- und Temperatureinstellung sind konfigurierbar. Frostschutzsymbol: Wird angezeigt, wenn living eco® auf den niedrigsten Wert eingestellt ist. Der Thermostat wird für eine konstante Temperatur von 4-10 °C sorgen und auf diese Weise den Frostschutz gewährleisten. -
Seite 14: Erweitertes Menü
Niedriger Batteriestand. Einstellung der Zeitdauer für das Urlaubsprogramm. Automatische Sommer-/Winterzeitumstellung deaktivieren/aktivieren – siehe Kapitel 5.3. living eco® an Heizkörper-/Raumbedingungen anpassen – siehe Kapitel 5.7. Intelligente Steuerung (Vorausplanung) deaktivieren/aktivieren – siehe Kapitel 5.9. Gemäßigte oder schnelle Heizungssteuerung auswählen – siehe Kapitel 5.5. -
Seite 15: Temperatur- Und Programmeinstellungen
Zugluft, die Funktion von living eco® beein- trächtigen können. Hinweis! Bei einem Anstieg der programmierten Temperatur um mehr als 1 °C erhöht living eco® die Wärme des Heizkörpers, um die neue Temperatur schneller zu erreichen. Sie werden bemerken, dass Ventil und Heiz- körper wärmer werden. -
Seite 16: Standardprogrammeinstellungen
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 4.2 Standardprogrammeinstellungen Programm P 0 Programm ohne automatische Temperaturabsenkung. Es hält die Temperatur Tag und Nacht auf einem konstanten Komfortlevel. Die standardmäßig eingestellte Temperatur beträgt 21 °C, kann aber auf jede Stufe zwischen 6 und 28 °C eingestellt werden. -
Seite 17: Absenkphase Einstellen
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 4.3 Absenkphase einstellen Bei ausgeschaltetem Display drücken Sie Mithilfe der Tasten wählen Sie die gewünsch- drücken Sie dann erneut , um das Programm- te Phase: Wählen Sie zwischen Wochenende, alle menü zu öffnen. Werktage oder einem einzelnen Tag. -
Seite 18: Neue Absenkphase Erstellen
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 4.4 Neue Absenkphase erstellen living eco® ermöglicht die Erstellung von drei Absenkphasen für jeden Tag. Bei ausgeschaltetem Display drücken Sie Mithilfe der Tasten wählen Sie die gewünsch- drücken Sie dann erneut , um das Programm- te Phase: Wählen Sie zwischen Wochenende, alle... -
Seite 19: Absenkphase Löschen
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 4.5 Absenkphase löschen Bei ausgeschaltetem Display drücken Sie Mit den Tasten wählen Sie die gewünschte drücken Sie dann erneut , um das Programm- Periode aus und drücken zur Bestätigung der menü zu öffnen. Auswahl. Mithilfe der Tasten wählen Sie das gewünsch-... -
Seite 20: Urlaubsprogramm Erstellen
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 4.6 Urlaubsprogramm erstellen Das Urlaubsprogramm hält die Absenktemperatur konstant über einen von Ihnen definierten Zeitraum. Das Urlaubsprogramm dient zum Energiesparen, wenn Sie verreist sind. Bei ausgeschaltetem Display drücken Sie Der aktuelle Tag blinkt. Mit den Tasten drücken Sie dann erneut... -
Seite 21: Urlaubsprogramm Überschreiben (Vorzeitige Rückkehr)
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 4.7 Urlaubsprogramm überschreiben (vorzeitige Rückkehr) Bei einer frühzeitigen Rückkehr möchten Sie evtl. vom Urlaubsprogramm in Ihr normales Programm wechseln. Bei ausgeschaltetem Display drücken Sie . Im Drücken Sie erneut , um das Programmmenü Display wird Folgendes angezeigt: zu öffnen. -
Seite 22: Urlaubsprogramm Löschen
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 4.9 Urlaubsprogramm löschen Bei ausgeschaltetem Display drücken Sie Mit den Tasten wählen Sie OFF; drücken Sie drücken Sie dann erneut , um das Programm- zur Bestätigung. menü zu öffnen. Mit den Tasten wählen Sie ; drücken Sie zur Bestätigung. -
Seite 23: Zusätzliche Einstellungen
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 5. Zusätzliche Einstellungen 5.1 Uhrzeit einstellen Bei ausgeschaltetem Display drücken Sie Die Stundenanzeige blinkt, stellen Sie die Stun- drücken Sie dann erneut und halten die Taste den mithilfe der Tasten ein und drücken für 3 Sekunden gedrückt. -
Seite 24: Begrenzung Des Temperaturregelbereichs
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 5.2 Begrenzung des Temperaturregelbereichs Bei ausgeschaltetem Display drücken Sie Mit den Tasten wählen Sie die MAX Tempera- drücken Sie dann erneut und halten die Taste tur; drücken Sie zur Bestätigung. für 3 Sekunden gedrückt. Mit den Tasten wählen Sie die MIN Tempera-... -
Seite 25: Kindersicherung
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 5.4 Kindersicherung Schützen Sie Ihre living eco®-Einstellungen durch Aktivierung der Kindersicherung vor unbefugten Eingriffen. Bei ausgeschaltetem Display drücken Sie ; drü- wird im Hauptmenü angezeigt, das heißt, die cken Sie dann erneut und halten die Taste für Kindersicherung ist aktiviert. -
Seite 26: Fenster Offen-Funktion
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 5.6 Fenster offen-Funktion living eco® verfügt des Weiteren über die Funktion „Fenster offen“, durch die das Ventil geschlossen wird, wenn die Raumtemperatur rapide sinkt. So werden Wärmeverluste verringert. Die Wärmezufuhr wird für 30 Minuten abgestellt, bevor living eco®... -
Seite 27: Automatische Ventilsteuerung
Bedienungsanleitung living eco® Elektronischer Heizkörperthermostat 5.8 Antiblockerfunktion Um das Heizkörperventil voll funktionstüchtig zu halten, steuert living eco® das Ventil automatisch und öffnet es jeden Donnerstag um ca. 11 Uhr vollständig und kehrt anschließend wieder zur normalen Einstellung zurück. 5.9 Intelligente Regelung (Vorausplanung) deaktivieren Die intelligente Regelung (Vorausplanung) stellt sicher, dass living eco®... -
Seite 28: Sicherheitshinweise
Den Thermostat nicht zerlegen, denn er enthält keine vom Benutzer zu wartenden Teile. Wenn der Feh- lercode E1, E2 usw. auf dem Display angezeigt wird oder andere Defekte auftreten, den Thermostat dem Händler zurückgeben. 7. Entsorgung Der Thermostat muss als Elektronikschrott entsorgt werden. Installateur VIIDB203 Hergestellt von Danfoss A/S © 09/2013...
