Danfoss Link FT Installationshandbuch
Danfoss Link FT Installationshandbuch

Danfoss Link FT Installationshandbuch

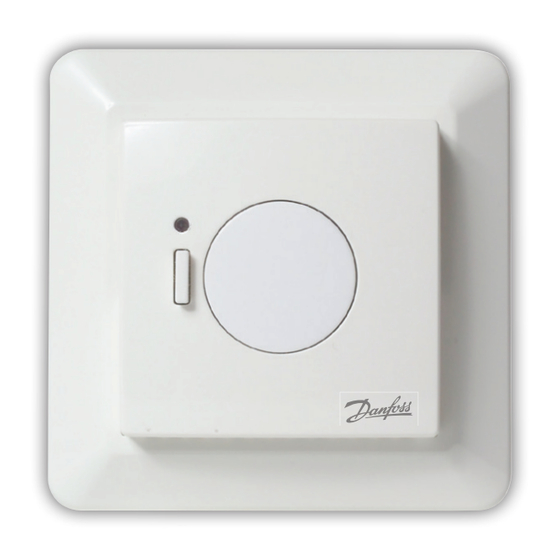

Fußbodenthermostat
Vorschau ausblenden Andere Handbücher für Link FT:

Werbung

Installationshandbuch
Danfoss Link™ FT
Fußbodenthermostat
electricheating.danfoss.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Danfoss Link FT

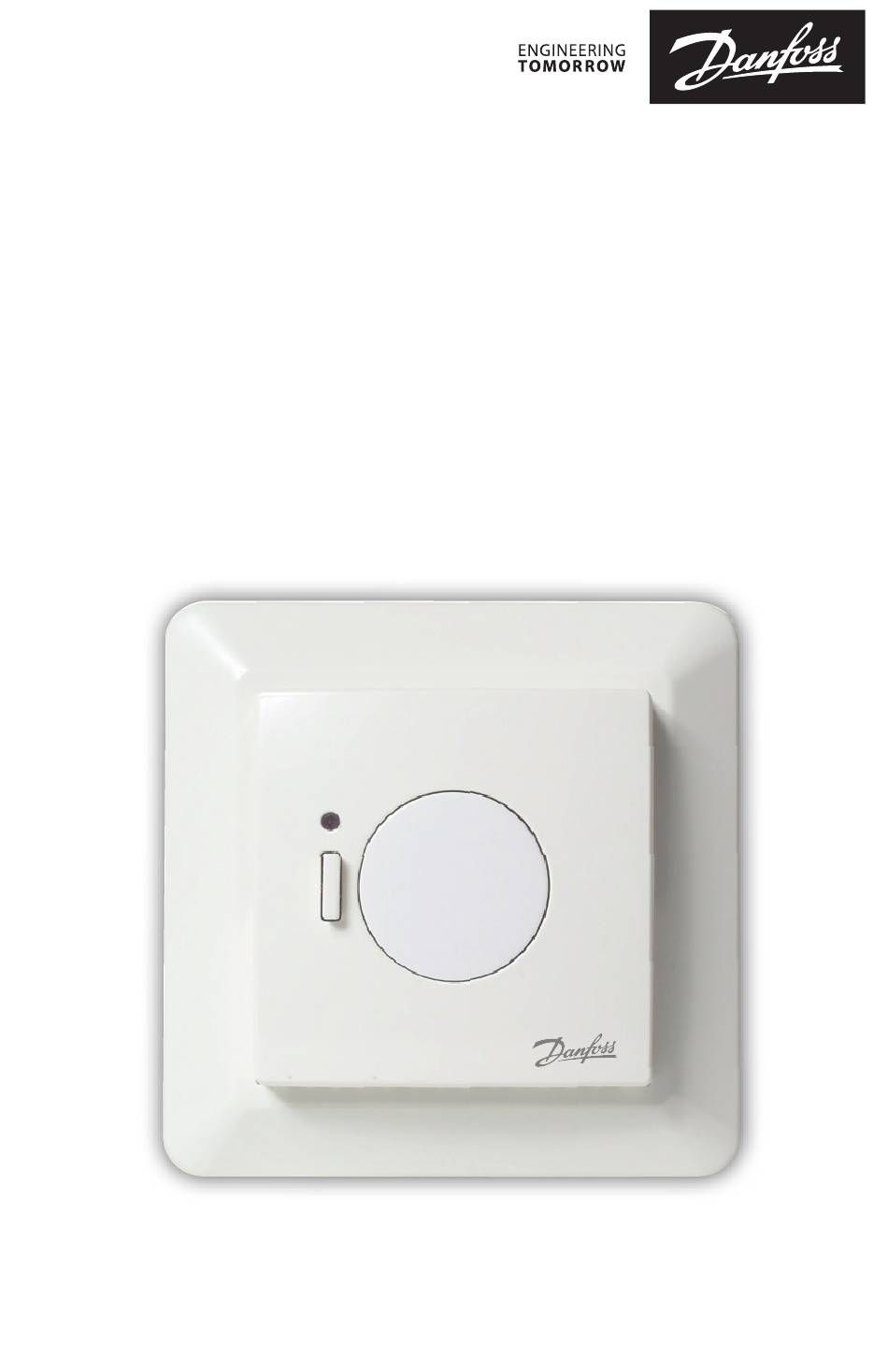

  • Seite 1 Installationshandbuch Danfoss Link™ FT Fußbodenthermostat electricheating.danfoss.com...
  • Seite 2: Inhaltsverzeichnis

    In Verbindung mit einem Fußbodensensor kann der Thermo- stat außerdem die Temperatur im Fußboden messen (FTS). Zweitens haben Sie die Möglichkeit, den Danfoss Link™ FT zum Ein- und Ausschalten anderer Geräte zu nutzen. Dies kann wahlweise manuell oder zeitgesteuert erfolgen.
  • Seite 3: Platzierung

    Danfoss Link FT Installationsbeispiel: Danfoss Link™ CC Danfoss Link™ FT Danfoss Link™ RS Für Installation bzw. Verbind- ungsaufbau 5 EIN/AUS-Schalten Sekunden lang Sicherheitsschalter gedrückt halten Platzierung Installationsanleitung...
  • Seite 4: Betriebsmodi

    Schließen Sie bei reiner Verwendung als EIN/AUS-Schalter keinen Fußbodenfühler an.. 2�2 Fühlerkombinationen Bei der Installation des Danfoss Link™ FT müssen Sie den Typ der Heizung und den der verwendeten Fühler berücksi- chtigen. Es gibt drei Optionen: 1. Komfortheizung: Konstante Temperatur des Bodens in Badezimmern oder anderen Räumen, bei denen...
  • Seite 5 Danfoss Link FT 2. Komplettheizung: Regelung der Raumtemperatur in Wohnzimmern usw. Installieren Sie den Fußboden- fühler und einen Danfoss Link™ RS. Wählen Sie bei der Konfiguration am Danfoss Link™ CC die Option Combined regulation (Kombinierte Regelung). 3. Kein Fußbodenfühler: Wenn kein Fußbodenfühler vorhanden ist und auch nicht installiert werden kann, müssen Sie einen Danfoss Link™...
  • Seite 6: Installation

    Danfoss Link FT Installation 1. Zum Abnehmen der Frontblende mit einem Schrau- bendreher vorsichtig die Freigabelaschen am unteren Rand des Thermostaten hineindrücken. Dann die Frontblende abnehmen. 2. Den Thermostat gemäß Anschlussdiagramm anschließen. LOAD LOAD (Optional) Mains 220-240V Max. Load 50-60 Hz...
  • Seite 7: Konfiguration

    Danfoss Link FT 3�1 Konfiguration Eine schrittweise Anleitung finden Sie in der Danfoss Link™ CC Gebrauchsanleitung. 3�2 Bei Problemen Grüne LED EIN Standby Rote LED EIN Heizung Grüne LED blinkt schnell Einbindung oder Verbind- ungstest Rote LED blinkt kurz Einbindung fehlgeschla- gen.
  • Seite 8: Technische Spezifikationen

    Danfoss Link FT Technische Spezifikationen Betriebsspannung 220-240 V~, 50/60 Hz~ Stromverbrauch im Max. 1 W Standby-Modus Relais: • Ohmsche Last 230 V ~ 15 A / 3.450 W • Induktive Last cos φ = 0,3 max. 1 A Fühlereinheit NTC 15 kOhm bei 25 °C Fühlerwerte:...
  • Seite 9: Radio Equipment Directive

    Abmessungen 85 mm × 85 mm × 21 mm Radio Equipment Directive VEREINFACHTE EU-KONFORMITÄTSERKLÄRUNG Hiermit erklärt Danfoss A/S, dass der Funkanlagentyp Dan- foss Link™ FT der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: heating�danfoss�com...
  • Seite 10: Entsorgungsanweisungen

    Danfoss Link FT Entsorgungsanweisungen Installationsanleitung...
  • Seite 11 This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed. All trade- marks in this material are property of the respective companies. Danfoss and the Danfoss logo-type are trademarks of Danfoss A/S. All rights reserved 088L8136 &...
