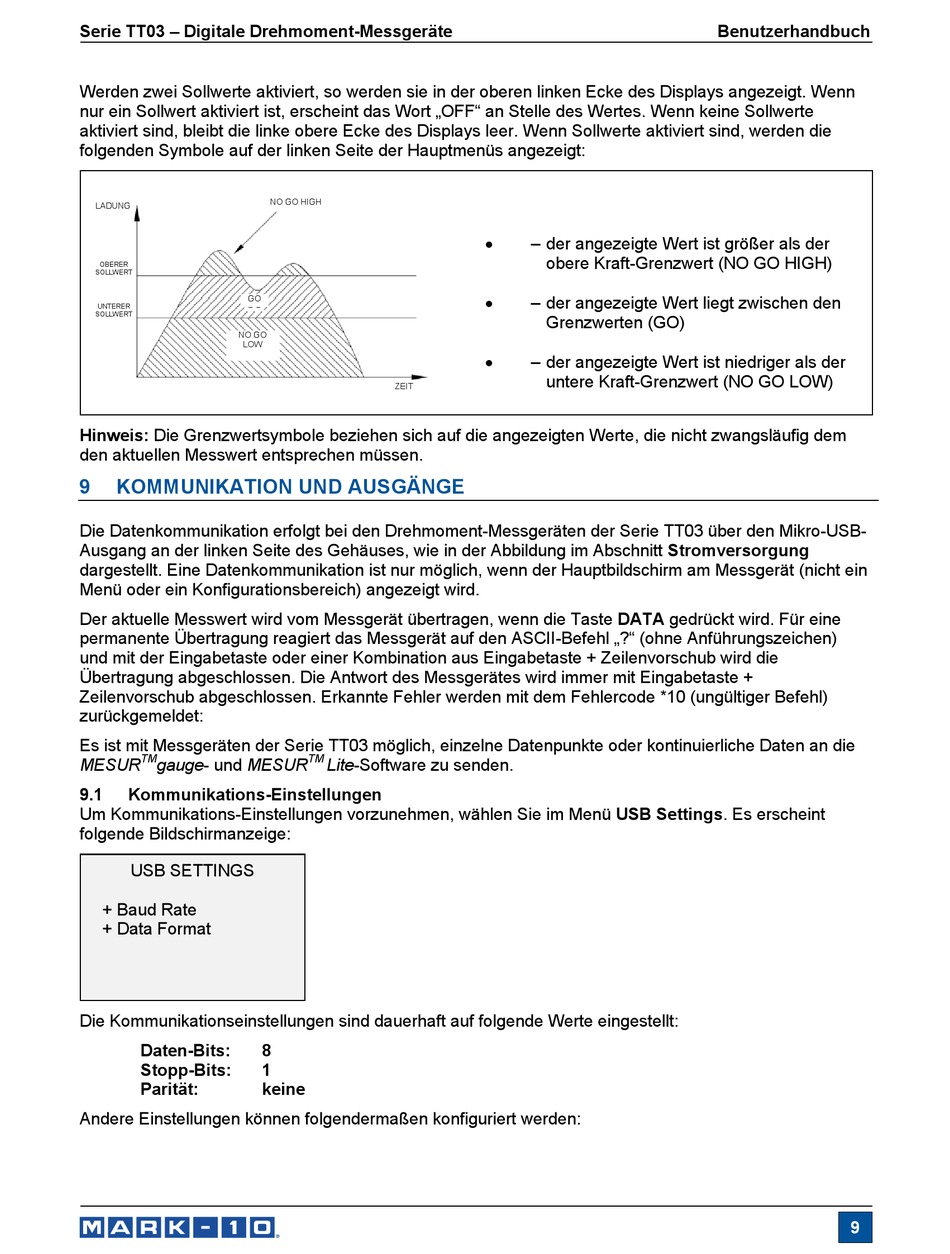

Serie TT03 – Digitale Drehmoment-Messgeräte
Werden zwei Sollwerte aktiviert, so werden sie in der oberen linken Ecke des Displays angezeigt. Wenn
nur ein Sollwert aktiviert ist, erscheint das Wort „OFF" an Stelle des Wertes. Wenn keine Sollwerte
aktiviert sind, bleibt die linke obere Ecke des Displays leer. Wenn Sollwerte aktiviert sind, werden die
folgenden Symbole auf der linken Seite der Hauptmenüs angezeigt:
LADUNG
OBERER
SOLLWERT
GO
UNTERER
SOLLWERT
NO GO
LOW
Hinweis: Die Grenzwertsymbole beziehen sich auf die angezeigten Werte, die nicht zwangsläufig dem
den aktuellen Messwert entsprechen müssen.
9
KOMMUNIKATION UND AUSGÄNGE
Die Datenkommunikation erfolgt bei den Drehmoment-Messgeräten der Serie TT03 über den Mikro-USB-
Ausgang an der linken Seite des Gehäuses, wie in der Abbildung im Abschnitt Stromversorgung
dargestellt. Eine Datenkommunikation ist nur möglich, wenn der Hauptbildschirm am Messgerät (nicht ein
Menü oder ein Konfigurationsbereich) angezeigt wird.
Der aktuelle Messwert wird vom Messgerät übertragen, wenn die Taste DATA gedrückt wird. Für eine
permanente Übertragung reagiert das Messgerät auf den ASCII-Befehl „?" (ohne Anführungszeichen)
und mit der Eingabetaste oder einer Kombination aus Eingabetaste + Zeilenvorschub wird die
Übertragung abgeschlossen. Die Antwort des Messgerätes wird immer mit Eingabetaste +
Zeilenvorschub abgeschlossen. Erkannte Fehler werden mit dem Fehlercode *10 (ungültiger Befehl)
zurückgemeldet:
Es ist mit Messgeräten der Serie TT03 möglich, einzelne Datenpunkte oder kontinuierliche Daten an die
TM
MESUR
gauge- und MESUR
9.1
Kommunikations-Einstellungen
Um Kommunikations-Einstellungen vorzunehmen, wählen Sie im Menü USB Settings. Es erscheint
folgende Bildschirmanzeige:
USB SETTINGS
+ Baud Rate
+ Data Format
Die Kommunikationseinstellungen sind dauerhaft auf folgende Werte eingestellt:
Daten-Bits:
Stopp-Bits:
Parität:
Andere Einstellungen können folgendermaßen konfiguriert werden:
NO GO HIGH
ZEIT
TM
Lite-Software zu senden.
8
1
keine
– der angezeigte Wert ist größer als der
obere Kraft-Grenzwert (NO GO HIGH)
– der angezeigte Wert liegt zwischen den
Grenzwerten (GO)
– der angezeigte Wert ist niedriger als der
untere Kraft-Grenzwert (NO GO LOW)
Benutzerhandbuch
