8
DELTAplus Energieverbrauchszähler
10: Plombierbare Abdeckungen
Alle Anschlussklemmen werden von zwei plombierbaren Abdeckungen geschützt.
Auf der Innenseite der Abdeckungen befi nden sich die entsprechenden Anschlussbilder.
11: Anschlussklemmenleiste
Für den Anschluss der Leiter der zu messenden Spannungen und Ströme.
12: Platz zur Kennzeichnung
Hier kann ein Schild mit Angaben zur Kennzeichnung eingeschoben werden.
13: LCD-Display
7-Segment-LCD-Display für die Anzeige von Daten und Einstellungen.
14: Schnittstelle zur Datenübertragung
Für die Verbindung mit externen Kommunikationsadapter.
15: Plombierösen
Der Zählertyp wird auf dem Geräteetikett angegeben (siehe unten stehende Abbildung).

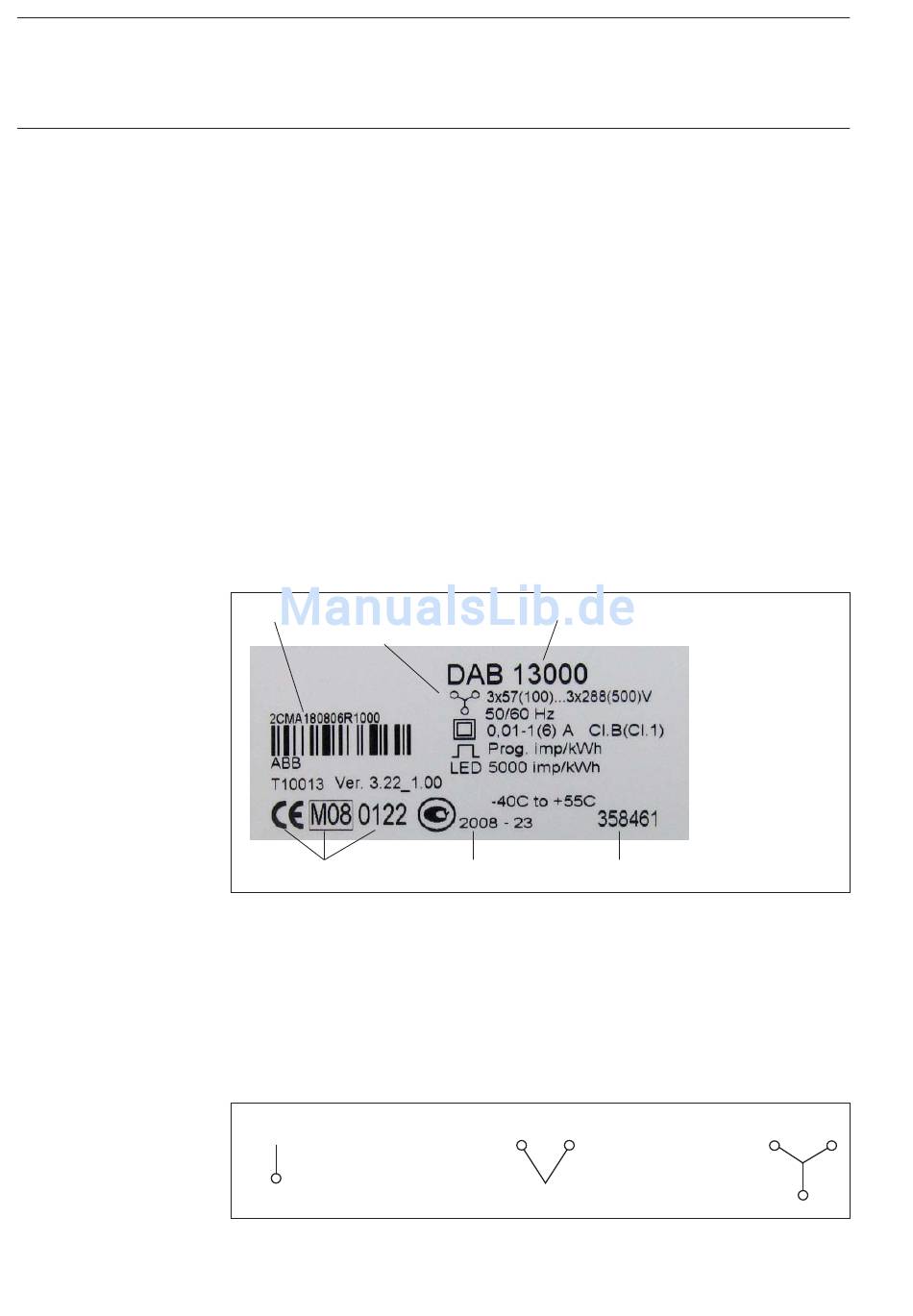

3.2 Geräteetikett
Identnummer
Symbol für Netz- und Belastungsart
MID-Kennzeichnung
Abb. 3-2: Geräteetikett
Der Bereich der Sternnennspannung liegt zwischen 57 und 288 V AC, der der Dreiecksnenn-
spannung zwischen 100 und 500 V AC. Die Typenbezeichnung gibt Auskunft über den Zählertyp.
3.2.1 Symbol für Netz- und Belastungsart
Dieses Symbol zeigt an, mit wie vielen Messelementen ein Zähler ausgerüstet ist. Während der
Messung des Energieverbrauches werden in jedem Messelement eine Spannung und ein Strom
gemessen. Die Addition aller Werte ergibt den Gesamt-Energieverbrauch. Es gibt Zähler mit
einem, zwei oder drei Messelementen:
1 Messwerk
Abb. 3-3: Netz- und Belastungsart, Symbol
Typenbezeichnung
Fertigungsdatum Seriennummer
2 Messwerke
Nennspannung
Nennfrequenz
Nennstrom (Grenzstrom, CL)
Implusausgang (einstellbar)
LED-Frequenz
(Zählerkonstante)
Temperaturbereich
3 Messwerke
