EINRICHTUNGS-ANLEITUNG
Einstellung der Bildwand ................................................................... 2
Bildwandgröße und Projektionsabstand .......................................... 3
Pinbelegung ...................................................................................... 14
RS-232C Technische Daten und Befehlseinstellungen ................... 16
Einstellung des Projektornetzwerk-Umfeldes ............................... 18
Steuerung des Projektors via LAN .................................................. 24
Fehlersuche ...................................................................................... 28
Abmessungen ................................................................................... 31
1. Anschließen des Projektors an einen Computer ................................. 19
2. Einstellung einer IP-Adresse für den Computer .................................. 20
3. Einrichten eines Netzwerkanschlusses für den Projektor ................... 22
Steuerung des Projektors und Bestätigen des Projektorstatus .............. 25
Allgemeine Einstellungen des Netzwerks vornehmen ............................. 26
Protokolls ................................................................................. 27

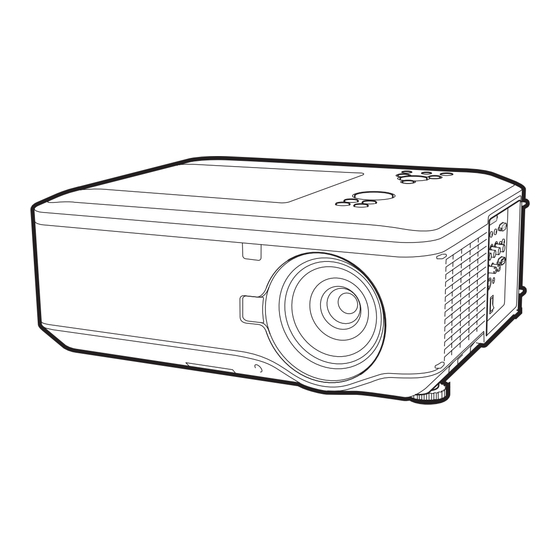

DATENPROJEKTOR
MODELL
XG-PH80W-N
XG-PH80X-N
TM
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Sharp XG-PH80W-N
Inhaltszusammenfassung für Sharp XG-PH80W-N
-
Seite 1: Inhaltsverzeichnis
DATENPROJEKTOR MODELL XG-PH80W-N XG-PH80X-N EINRICHTUNGS-ANLEITUNG Einstellung der Bildwand ..............2 Bildwandgröße und Projektionsabstand .......... 3 Pinbelegung ..................14 RS-232C Technische Daten und Befehlseinstellungen ....16 Einstellung des Projektornetzwerk-Umfeldes ....... 18 1. Anschließen des Projektors an einen Computer ......... 19 2. Einstellung einer IP-Adresse für den Computer ........20 3. -
Seite 2: Einstellung Der Bildwand
Einstellung der Bildwand Um optimale Bildqualität zu erzielen, platzieren Sie den Projektor im rechten Winkel zur Projektionsfl äche auf, mit nivellierten Einstellfüßen. Dadurch wird Trapezkorrektur unnötig, und die beste Bildqualität kann erzielt werden. Hinweis • Das Projektorobjektiv sollte in der Mitte der Bildwand zentriert werden. Falls die horizontale Linie, die die Objektivmitte passiert, nicht senkrecht zur Bildwand verläuft, kann das Bild verzerrt sein und die Betrachtung erschwert werden. -
Seite 3: Bildwandgröße Und Projektionsabstand
Die Projektionsbildschirmgröße variiert gemäß des Abstands der Projektorenobjektives zu der Videowand. Für Spezialanwendungen bietet Sharp auch optional erhältliche Objektive an. Lassen Sie sich einfach von einem autorisierten Sharp-Projektor-Händler in Ihrer Nähe zu den verschiedenen Objektiven beraten. (Bitte beachten Sie bei der Verwendung von Objektiven die Bedienungsanleitung zum Objektiv.) -
Seite 4: Standard-Zoomobjektiv (An-Ph818Ez: Für Xg-Ph80W-N)
Bildwandgröße und Projektionsabstand Standard-Zoomobjektiv (AN-PH818EZ: Für XG-PH80W-N) F1,7-1,9, f = 26-34 mm 16:10 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] Bildes bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe... -
Seite 5: Standard-Zoomobjektiv (An-Ph818Ez: Für Xg-Ph80X-N)
Bildwandgröße und Projektionsabstand Standard-Zoomobjektiv (AN-PH818EZ: Für XG-PH80X-N) F1,7-1,9, f = 26-34 mm 4:3 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] Bildes bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe Minimum [L1] Maximum [L2] Untere [H1]... -
Seite 6: Fixes Weitwinkelobjektiv (An-Ph808Ex: Für Xg-Ph80W-N)
Bildwandgröße und Projektionsabstand Fixes Weitwinkelobjektiv (AN-PH808EX: Für XG-PH80W-N) F2,0, f = 11,4 mm 16:10 Signaleingang (Normal-Modus) Entfernung von der Bildgröße (Bildwandgröße) Projektionsabstand Entfernung von Objektivmitte Unterkante des Bildes bis zu zur Bildmitte [W] Objektivmitte [H] Diag. [ χ ] Breite Höhe... -
Seite 7: Fixes Weitwinkelobjektiv (An-Ph808Ex: Für Xg-Ph80X-N)
Bildwandgröße und Projektionsabstand Fixes Weitwinkelobjektiv (AN-PH808EX: Für XG-PH80X-N) F2,0, f = 11,4 mm 4:3 Signaleingang (Normal-Modus) Entfernung von der Bildgröße (Bildwandgröße) Projektionsabstand Entfernung von Objektivmitte Unterkante des Bildes bis zu zur Bildmitte [W] Objektivmitte [H] Diag. [ χ ] Breite Höhe 200'' (508 cm) 406 cm (160'') 305 cm (120'') 3,1 m (10' 4") -
Seite 8: Weitwinkel-Zoomobjektiv (An-Ph814Ez: Für Xg-Ph80W-N)
Bildwandgröße und Projektionsabstand Weitwinkel-Zoomobjektiv (AN-PH814EZ: Für XG-PH80W-N) F1,81-2,29, f = 19,3-25,8 mm 16:10 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Bildes Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe... -
Seite 9: Weitwinkel-Zoomobjektiv (An-Ph814Ez: Für Xg-Ph80X-N)
Bildwandgröße und Projektionsabstand Weitwinkel-Zoomobjektiv (AN-PH814EZ: Für XG-PH80X-N) F1,81-2,29, f = 19,3-25,8 mm 4:3 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Bildes Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe Minimum [L1] Maximum [L2] Untere [H1]... -
Seite 10: Tele-Zoomobjektiv (An-Ph823Ez: Für Xg-Ph80W-N)
Bildwandgröße und Projektionsabstand Tele-Zoomobjektiv (AN-PH823EZ: Für XG-PH80W-N) F2,1-2,9, f = 32-63 mm 16:10 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Bildes Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe... -
Seite 11: Tele-Zoomobjektiv (An-Ph823Ez: Für Xg-Ph80X-N)
Bildwandgröße und Projektionsabstand Tele-Zoomobjektiv (AN-PH823EZ: Für XG-PH80X-N) F2,1-2,9, f = 32-63 mm 4:3 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Bildes Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe Minimum [L1] Maximum [L2] Untere [H1]... -
Seite 12: Tele-Zoomobjektiv (An-Ph845Ez: Für Xg-Ph80W-N)
Bildwandgröße und Projektionsabstand Tele-Zoomobjektiv (AN-PH845EZ: Für XG-PH80W-N) F2,2-3,1, f = 63,5-117,4 mm 16:10 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Bildes Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe... -
Seite 13: Tele-Zoomobjektiv (An-Ph845Ez: Für Xg-Ph80X-N)
Bildwandgröße und Projektionsabstand Tele-Zoomobjektiv (AN-PH845EZ: Für XG-PH80X-N) F2,2-3,1, f = 63,5-117,4 mm 4:3 Signaleingang (Normal-Modus) Entfernung von der Unterkante des Bildes Entfernung von Bildgröße (Bildwandgröße) Projektionsabstand [L] bis zu Objektivmitte [H] Objektivmitte zur Bildmitte [W] Diag. [ χ ] Breite Höhe Minimum [L1] Maximum [L2] Untere [H1]... -
Seite 14: Pinbelegung
Pinbelegung COMPUTER/COMPONENT-Eingang- und COMPUTER/COMPONENT-Ausgangsanschlüsse: 15-Pin-Mini-D-Sub-Buchse COMPUTER-Eingang/Ausgang COMPONENT-Eingang/Ausgang Pin-Nr. Signal Pin-Nr. Signal Videoeingang (rot) PR (CR) Videoeingang (grün/Sync auf grün) Videoeingang (blau) PB (CB) Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Nicht angeschlossen Erde (rot) Erde (PR) Erde (grün/Sync auf grün) Erde (Y) Erde (blau) Erde (PB) Nicht angeschlossen... - Seite 15 Pinbelegung RS-232C-Kabel empfohlene Verbindung: 9-Pin-D-Sub-Buchse Pin-Nr. Signal Pin-Nr. Signal Hinweis • Je nach verwendetem Steuergerät kann es erforderlich sein, Pin 4 und Pin 6 des Steuergeräts (z.B. Computer) zu verbinden. Projektor Computer Pin-Nr. Pin-Nr. USB-Anschluss: B-Typ USB-Buchse LAN-Anschluss: LAN (RJ-45) Pin-Nr.
-
Seite 16: Rs-232C Technische Daten Und Befehlseinstellungen
RS-232C Technische Daten und Befehlseinstellungen Computer-Steuerung Sie können einen Computer für die Steuerung des Projektors verwenden, indem Sie ein RS-232C serielles Steuerungskabel (Kreuztyp, im Handel erhältlich) an den Projektor anschließen. (Für den Anschluss siehe Seite 24 der Bedienungsanleitung des Projektors.) Kommunikationsbedingungen Legen Sie die seriellen Porteinstellungen des Computers so fest, dass sie denen der Tabelle entsprechen. - Seite 17 L P R E 0 0 0 2 ERR OK oder ERR T N A M _ _ _ 1 XGPH80WN/XGPH80XN Name Modellnamenprüfung M N R D _ _ _ 1 XG-PH80W-N/XG-PH80X-N Modellnamenprüfung S N R D _ _ _ 1 SERIENNR. Seriennr.-Prüfung *2 Projektornamen-Einstellung 1...
-
Seite 18: Einstellung Des Projektornetzwerk-Umfeldes
Einstellung des Projektornetzwerk-Umfeldes In diesem Abschnitt sind die grundlegenden Vorgänge für die Verwendung des Projektors über ein Netzwerk beschrieben. Falls das Netzwerk bereits aufgebaut ist, müssen vielleicht die Netzwerkeinstellungen des Projektors geändert werden. Bitte wenden Sie sich um Hilfe bei diesen Einstellungen an Ihren Netzwerk-Administrator. -
Seite 19: Anschließen Des Projektors An Einen Computer
Einstellung des Projektornetzwerk-Umfeldes 1. Anschließen des Projek- tors an einen Computer Etablieren Sie eine individuelle Verbindung zwischen dem Projektor und dem Computer. Unter Verwendung eines handelsüblichen LAN-Kabels (UTP-Kabel, Kategorie 5, Überkreuz-Typ) können Sie den Projektor über den Computer konfi gurieren. Trennen Sie das LAN-Kabel des Computers von dem bestehenden Ein LAN-Kabel wird an... -
Seite 20: Einstellung Einer Ip-Adresse Für Den Computer
Einstellung des Projektornetzwerk-Umfeldes 2. Einstellung einer IP- Adresse für den Computer Nachfolgend ist beschrieben, wie Sie die ® Einstellungen in Windows Vista ausführen können. Melden Sie sich in dem Netzwerk an, indem Sie das Administratorkonto für den Computer verwenden. Klicken Sie auf „start“ (Start) und danach auf die Schaltfl... - Seite 21 Einstellung des Projektornetzwerk-Umfeldes Klicken Sie auf „Internet Protocol Version 4 (TCP/IPv4)“ (Internet- protokoll Version 4 (TCP/IPv4)), und klicken Sie danach auf die Schaltfl äche „Properties“ (Eigenschaften). Bestätigen oder ändern Sie die IP-Adresse für den Einrichtungs-Computer. 1 Überprüfen und notieren Sie sich die aktuelle „IP address“...
-
Seite 22: Einrichten Eines Netzwerkanschlusses Für Den Projektor
Einstellung des Projektornetzwerk-Umfeldes 3. Einrichten eines Netzwerkan- schlusses für den Projektor Die Einstellungen für solche Einträge wie die IP-Adresse des Projektors und die Teilnetzmaske sind kompatibel mit dem bestehenden Netzwerk. Stellen Sie die Werte des Projektors wie folgt ein. (Für die Einstellung siehe Seite 54 der Bedienungsanleitung des Projektors.) DHCP-Client: Aus IP-Adresse: 192.168.150.002... - Seite 23 Einstellung des Projektornetzwerk-Umfeldes Bestätigen Sie, dass die Werte korrekt eingestellt wurden, und klicken Sie dann auf die Schaltfl äche „Apply“ (Anwenden). • Schließen Sie den Browser. • Dadurch sind die Netzwerkeinstellungen beendet. • Nachdem Sie die Einträge eingestellt haben, warten Sie für etwa 15 Sekunden, bevor Sie wiederum darauf zugreifen.
-
Seite 24: Steuerung Des Projektors Via Lan
Steuerung des Projektors via LAN Geben Sie nach der Verbindung des Projektors mit Ihrem Netzwerk die „IP address“ (IP-Adresse) des Projektors unter „Adresse“ im Internet Explorer (Version 6.0 oder später) ein, verwenden Sie einen Computer im Netzwerk, um den Setup-Bildschirm zu starten, über den der Projektor via Netzwerk gesteuert werden kann. Steuerung des Projektors unter Verwendung des Internet Explorer... -
Seite 25: Steuerung Des Projektors Und Bestätigen Des Projektorstatus
• Picture (Bild) – Bright (Helligk.) – Contrast (Kontrast) – Color (Farbe) – Tint (Tönung) – Sharp (Schärfe) • Input Select (Eingangsquelle) • Volume (Laut) • AV Mute (AV Stmhalt) Sie können folgende Parameter bestätigen: • Status – Lamp life 1 (Lebensdauer Lampe 1) –... -
Seite 26: Allgemeine Einstellungen Des Netzwerks Vornehmen
Steuerung des Projektors via LAN Allgemeine Einstellungen des Netzwerks vornehmen Geben Sie „http://XXX.XXX.XXX.X/lanconf. html“ (für „XXX.XXX.XXX.X“ die IP-Adresse Hinweis laut Seite 22) im Feld „Adresse“ Ihres Internet • Wenn „DHCP-Client“ am Projektor auf „Aus“ Explorers (Version 6.0 oder höher) ein, wenn gestellt wird, ist die IP-Adresse 192.168.150.2. -
Seite 27: Gebrauch Des Projektors Unter Verwendung Des Pjlink
N A M E _ ? Projektorname Herstellernamenabfrage N F 1 _ ? SHARP Produktnamenabfrage N F 2 _ ? XG-PH80W-N/XG-PH80X-N Abfrage von weiteren Informationen N F O _ ? Nicht verwendet Abfrage der Klasseninformation C L S S _ ? PJLink Authentifi... -
Seite 28: Fehlersuche
Fehlersuche Kommunikation kann mit dem Projektor nicht etabliert werden. Bei Anschluss des Projektors unter Verwendung des seriellen Anschlusses \ Überprüfen Sie, dass die RS-232C Buchse des Projektors und des Computers oder des im Fachhandel erhältlichen Steuergerätes richtig angeschlossen sind. \ Achten Sie darauf, das es sich bei dem RS-232C Kabel um ein Crossover-Kabel handelt. \ Stellen Sie sicher, dass die Einstellung des RS-232C Ports für den Projektor mit der Einstellung für den Computer oder dem im Fachhandel erhältlichen Steuergerät übereinstimmt. - Seite 29 Fehlersuche \ Halten Sie die folgenden Schritte ein, wenn Sie die Netzwerk-Einstellungen für den Computer überprüfen. 1. Öffnen Sie einen Befehl-Eingabeaufforderung. 2000: Klicken Sie auf „start“ (Start) ➔ „Programs“ (Programme) ® • Im Falle von Windows ➔ „Accessories“ (Zubehör) ➔ „Command Prompt“ (Befehls-Eingabeaufforderung) in dieser Reihenfolge.
- Seite 30 Fehlersuche \ Überprüfen Sie, ob das „TCP/IP“-Protokoll richtig arbeitet, indem Sie den „PING“-Befehl verwenden. Überprüfen Sie auch, ob die IP-Adresse eingestellt ist. 1. Öffnen Sie einen Befehl-Eingabeaufforderung. 2000: Klicken Sie auf „start“ (Start) ➔ „Programs“ (Programme) ® • Im Falle von Windows ➔...
-
Seite 31: Abmessungen
Abmessungen Einheiten: Zoll (mm) (505) (252,5) (252,5) (135,7) (222,5) (222,5) (125) (125) (106,5) (101,5) (138,5) - Seite 32 Abmessungen Projector- und Objektivabmessungen [Wenn AN-PH818EZ installiert ist] Einheiten: Zoll (mm) (385) (27,7) [Wenn AN-PH808EX installiert ist] (2,8) Einheiten: Zoll (mm) (385) (24,2) [Wenn AN-PH823EZ installiert ist] Einheiten: Zoll (mm) (385) [Wenn AN-PH814EZ installiert ist] Einheiten: Zoll (mm) (385) (2,65) [Wenn AN-PH845EZ installiert ist] Einheiten: Zoll (mm) (1,63)
