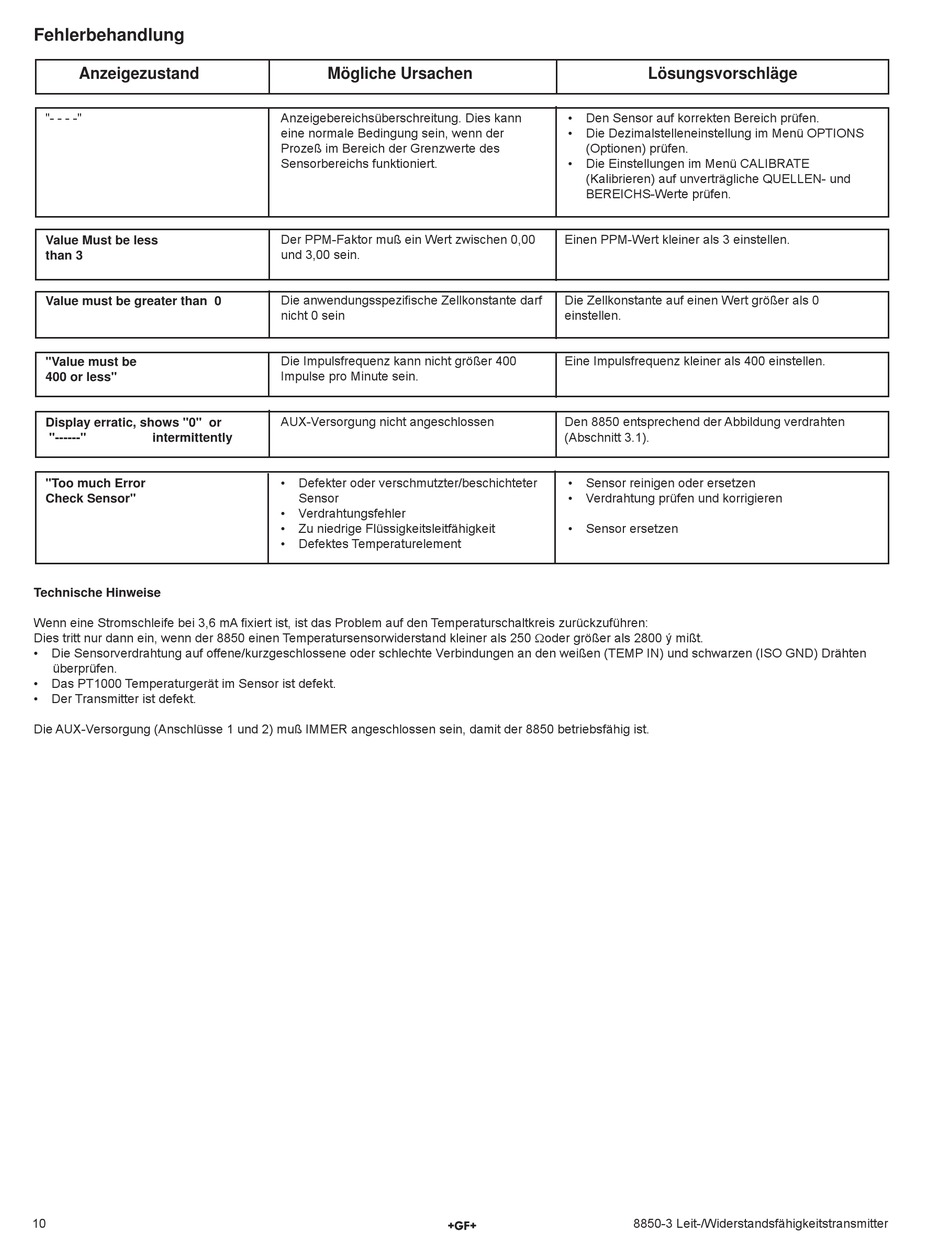

Fehlerbehandlung
Anzeigezustand
"- - - -"
Value Must be less
than 3
Value must be greater than 0
"Value must be
400 or less"
Display erratic, shows "0" or
"------"
intermittently
"Too much Error
Check Sensor"
Technische Hinweise
Wenn eine Stromschleife bei 3,6 mA fi xiert ist, ist das Problem auf den Temperaturschaltkreis zurückzuführen:
Dies tritt nur dann ein, wenn der 8850 einen Temperatursensorwiderstand kleiner als 250 oder größer als 2800 ý mißt.
•
Die Sensorverdrahtung auf offene/kurzgeschlossene oder schlechte Verbindungen an den weißen (TEMP IN) und schwarzen (ISO GND) Drähten
überprüfen.
•
Das PT1000 Temperaturgerät im Sensor ist defekt.
•
Der Transmitter ist defekt.
Die AUX-Versorgung (Anschlüsse 1 und 2) muß IMMER angeschlossen sein, damit der 8850 betriebsfähig ist.
10
Mögliche Ursachen
Anzeigebereichsüberschreitung. Dies kann
eine normale Bedingung sein, wenn der
Prozeß im Bereich der Grenzwerte des
Sensorbereichs funktioniert.
Der PPM-Faktor muß ein Wert zwischen 0,00
und 3,00 sein.
Die anwendungsspezifi sche Zellkonstante darf
nicht 0 sein
Die Impulsfrequenz kann nicht größer 400
Impulse pro Minute sein.
AUX-Versorgung nicht angeschlossen
•
Defekter oder verschmutzter/beschichteter
Sensor
•
Verdrahtungsfehler
•
Zu niedrige Flüssigkeitsleitfähigkeit
•
Defektes Temperaturelement
Lösungsvorschläge
•
Den Sensor auf korrekten Bereich prüfen.
•
Die Dezimalstelleneinstellung im Menü OPTIONS
(Optionen) prüfen.
•
Die Einstellungen im Menü CALIBRATE
(Kalibrieren) auf unverträgliche QUELLEN- und
BEREICHS-Werte prüfen.
Einen PPM-Wert kleiner als 3 einstellen.
Die Zellkonstante auf einen Wert größer als 0
einstellen.
Eine Impulsfrequenz kleiner als 400 einstellen.
Den 8850 entsprechend der Abbildung verdrahten
(Abschnitt 3.1).
•
Sensor reinigen oder ersetzen
•
Verdrahtung prüfen und korrigieren
•
Sensor ersetzen
8850-3 Leit-/Widerstandsfähigkeitstransmitter
