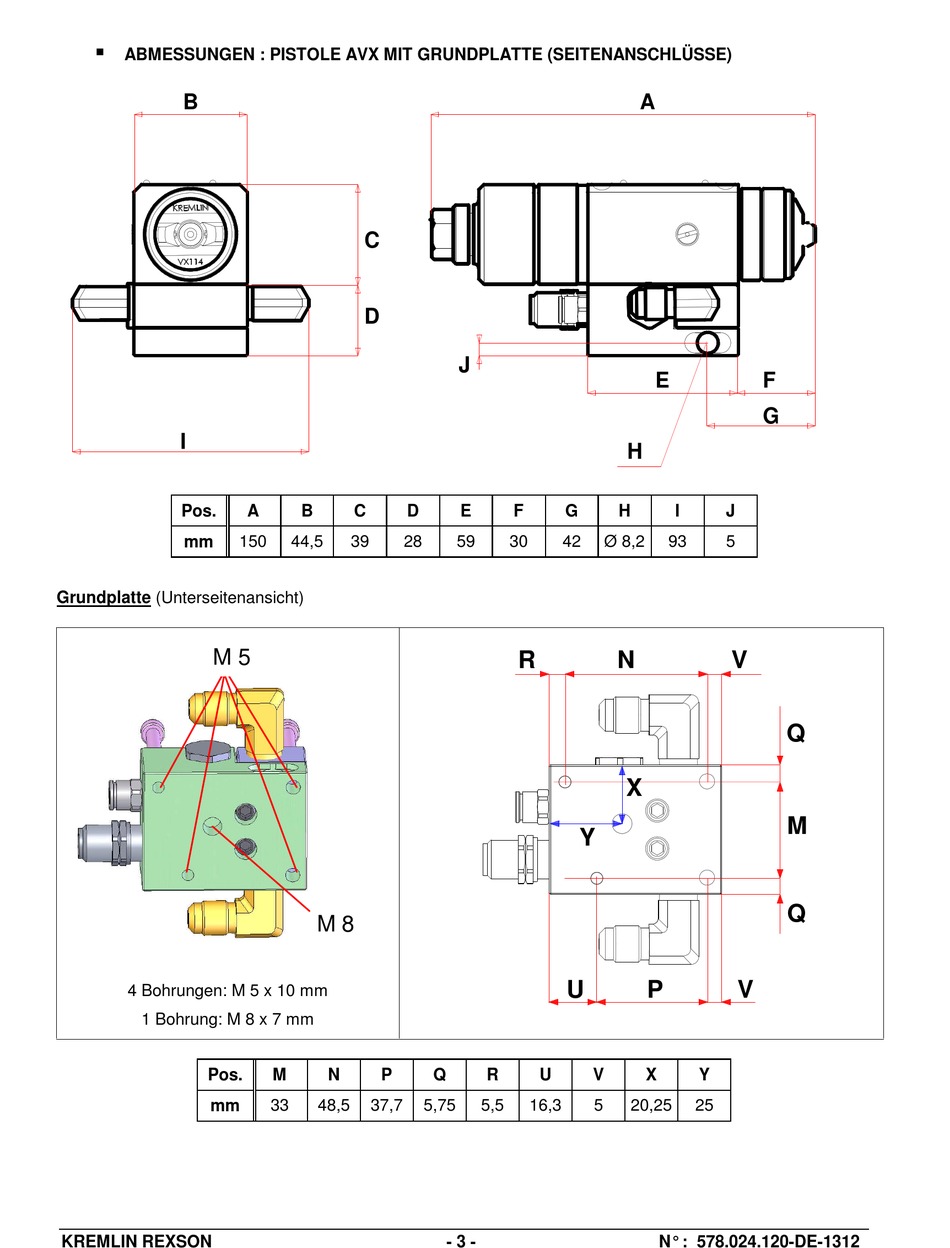

ABMESSUNGEN : PISTOLE AVX MIT GRUNDPLATTE (SEITENANSCHLÜSSE)
B
I
Pos.
mm
Grundplatte (Unterseitenansicht)
M 5
4 Bohrungen: M 5 x 10 mm
1 Bohrung: M 8 x 7 mm
Pos.
mm
KREMLIN REXSON
C
D
A B C D
150 44,5 39 28
M 8
M N P
33 48,5 37,7
J
E F G
59 30 42 Ø 8,2
R
Y
U
Q R U V
5,75 5,5 16,3 5
- 3 -
A
E F
G
H
H I J
93 5
N V
Q
X
M
Q
P V
X Y
20,25 25
