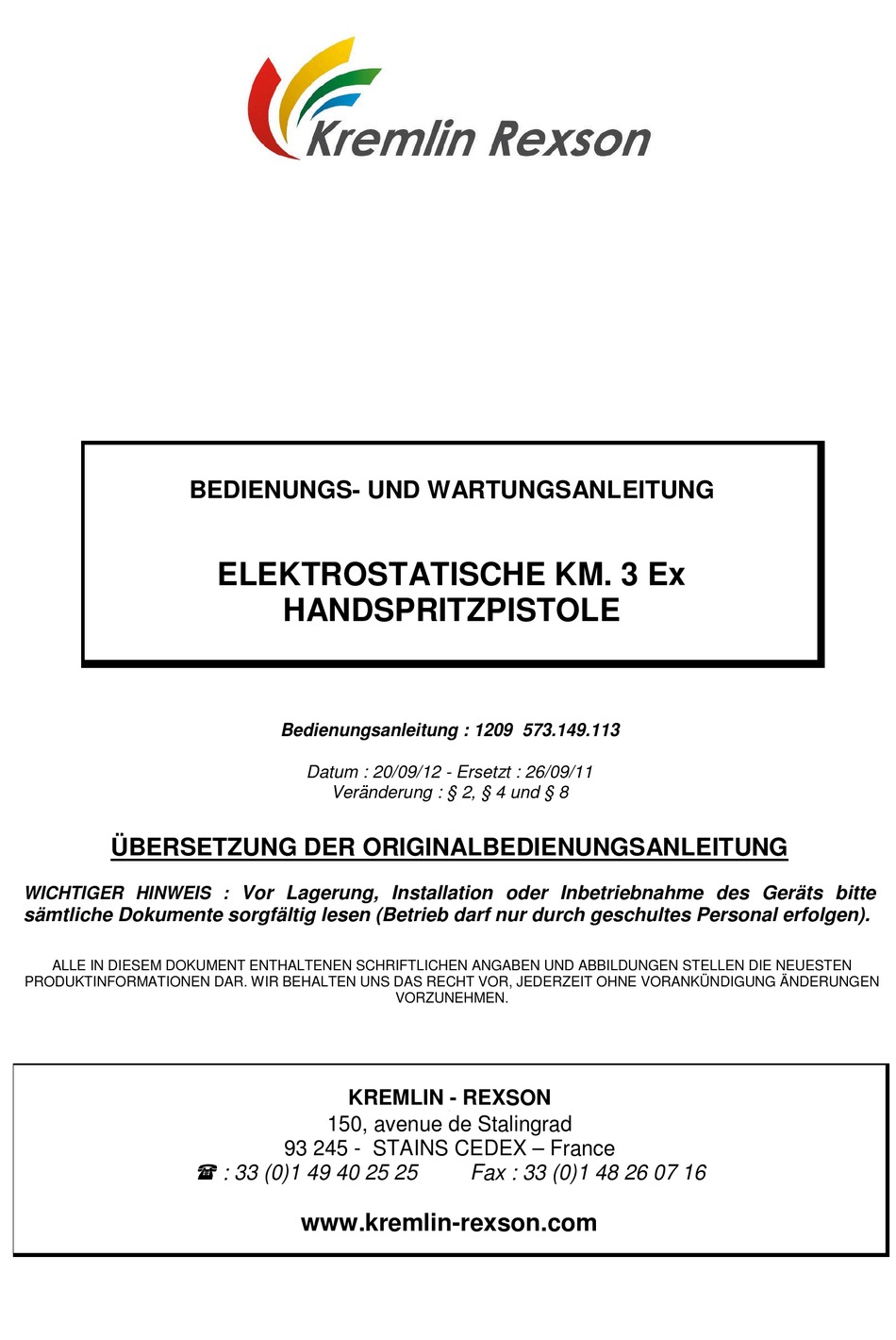

BEDIENUNGS- UND WARTUNGSANLEITUNG

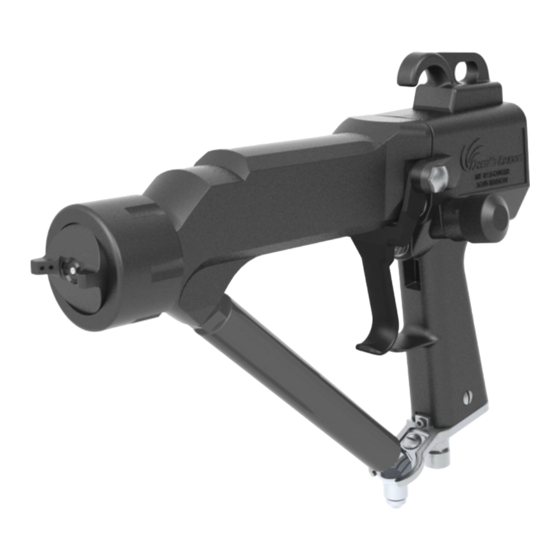

ELEKTROSTATISCHE KM. 3 Ex
HANDSPRITZPISTOLE
Bedienungsanleitung : 1209 573.149.113
Datum : 20/09/12 - Ersetzt : 26/09/11
Veränderung : § 2, § 4 und § 8
ÜBERSETZUNG DER ORIGINALBEDIENUNGSANLEITUNG
Vor Lagerung, Installation oder Inbetriebnahme des Geräts bitte
WICHTIGER HINWEIS :
sämtliche Dokumente sorgfältig lesen (Betrieb darf nur durch geschultes Personal erfolgen).
ALLE IN DIESEM DOKUMENT ENTHALTENEN SCHRIFTLICHEN ANGABEN UND ABBILDUNGEN STELLEN DIE NEUESTEN
PRODUKTINFORMATIONEN DAR. WIR BEHALTEN UNS DAS RECHT VOR, JEDERZEIT OHNE VORANKÜNDIGUNG ÄNDERUNGEN
VORZUNEHMEN.
KREMLIN - REXSON
l
150, avenue de Stalingrad
93 245 - STAINS CEDEX – France
: 33 (0)1 49 40 25 25
Fax : 33 (0)1 48 26 07 16
www.kremlin-rexson.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kremlin-Rexson KM. 3 Ex Serie
Inhaltszusammenfassung für Kremlin-Rexson KM. 3 Ex Serie
- Seite 1 BEDIENUNGS- UND WARTUNGSANLEITUNG ELEKTROSTATISCHE KM. 3 Ex HANDSPRITZPISTOLE Bedienungsanleitung : 1209 573.149.113 Datum : 20/09/12 - Ersetzt : 26/09/11 Veränderung : § 2, § 4 und § 8 ÜBERSETZUNG DER ORIGINALBEDIENUNGSANLEITUNG Vor Lagerung, Installation oder Inbetriebnahme des Geräts bitte WICHTIGER HINWEIS : sämtliche Dokumente sorgfältig lesen (Betrieb darf nur durch geschultes Personal erfolgen).
-
Seite 2: Inhaltsverzeichnis
WEITERE BEDIENUNGSANLEITUNGEN : EG Konformitätserklärung 578.015.130-DE Ersatzteile Komplette Einheit KM. 3 Ex 573.163.050 Pistole KMP 3 Ex 573.164.050 Pistole KMV 3 Ex 573.165.050 Pistole KMC 3 Ex 573.166.050 Pistole KMX 3 Ex 573.167.050 KREMLIN REXSON Seite 1 Bedienungsanleitung : 573.149.113... -
Seite 3: Sicherheitsbestimmungen
9 - Der Boden muß leitfähig genug sein. Ihn nicht mit einem isolierenden Produkt abdecken (Maximaler Widerstand zur Erde : 1 M gemäß EN 50 053-7-2). 10 - Das Sicherheitsschild, das sich im Handkoffer befindet, muß gut sichtbar in der Kabine hängen. KREMLIN REXSON Seite 2 Bedienungsanleitung : 573.149.113... -
Seite 4: Zerstäubung
Strom ausgeschaltet ist. 20 - Der Ausbau der Pistole darf nur durch qualifizierte Arbeitskräfte ausgeführt werden. Wir empfehlen Ihnen, die Pistole an KREMLIN zurückzuschicken, falls der Defekt vor Ort nicht reparierbar ist. KREMLIN REXSON Seite 3 Bedienungsanleitung : 573.149.113... -
Seite 5: Funktionsprinzip
Diese Tropfen werden dann von allen Teilen, die geerdet sind, angezogen. Es ist zu bemerken, dass die Geschwindigkeit des Lackes beim Austritt aus der Pistolendüse dem Farbstrahl eine bevorzugte Richtung gibt, und so das geerdete Teil mit einer gleichmässigen Farbschicht bedeckt. KREMLIN REXSON Seite 4 Bedienungsanleitung : 573.149.113... -
Seite 6: Technische Daten
(¤) - Anmerkung: Für die Wasserlacke, dit nicht brennbar sind, dürfen die Ausrüstungen in eine Isolierblase isoliert werden. Die Anlage wird aus einer Wasserlack-Isolierblase II, einer Steuereinheit STD9 B und einer Pistole KM.3 H2O bestehen. Siehe die Bedienungsanleitungen dieser verschiedenen Elemente KREMLIN REXSON Seite 5 Bedienungsanleitung : 573.149.113... -
Seite 7: Technische Daten Der Spritzpistole
Polyäthylen. Polyacetal Luftverbrauch Mit Luftkappe KX 16 : Mit Luftkappe KXC Mit Luftkappe KP Mit Luftkappe 8 Nm3/h. KMV : 8 Nm3/h. 20 Nm3/h maxi 16 Nm3/h bei 4 bei 4 bar. bar. KREMLIN REXSON Seite 6 Bedienungsanleitung : 573.149.113... -
Seite 8: Erklärung Des Typenschildes
100 bar für die KMX3 Ex und KMC3 Ex 10 bar für die KMP3 Ex und KMV3 Ex) N° Serie /Serial Nb Serien-Nummer vergeben durch KREMLIN REXSON. Die 2 (Eingravierte unter dem Pistolenvorderteil ersten Ziffern geben das Herstellungsjahr an. in der Nähe der Handgriff) -
Seite 9: Installation
Elektrostatische Pistole KM 3 Ex. Dieser Aufbau ist nur eine der zahlreichen Möglichkeiten zur Versorgung von elektrostatischen Spritzpistolen. Andere Systeme (Membranpumpe, Zirkulation, Heißspritzanlage, leitfähige Lacke) können eingesetzt werden. Für Fragen, wenden Sie sich an KREMLIN. KREMLIN REXSON Seite 8 Bedienungsanleitung : 573.149.113... -
Seite 10: Luftversorgung
Steuereinheit (H) und einem bekannten Erdanschluß besteht. Die elektrische Verbindung zwischen dem leitfähigen Griff der Pistole und diesem gleichen bekannten Erdanschluß nachprüfen. Die Nichtkontinuität der Masse kann einen Elektroschock hervorrufen, sowie Funken, die ein Feuer verursachen können. KREMLIN REXSON Seite 9 Bedienungsanleitung : 573.149.113... -
Seite 11: Inbetriebnahme
Nachprüfen, ob der Schalter der Pistole auf Position „I“ ist. Den Abzugshebel ziehen : Das gelbe und rote Licht der Steuereinheit leuchtet auf. Das grüne Licht TEST der Steuereinheit erlischt. Die Zerstäubungsparameter regeln : Materialfördermenge : KREMLIN REXSON Seite 10 Bedienungsanleitung : 573.149.113... -
Seite 12: Spritzstrahlregelung Der K3 Pistolen
Die Spülungs- und Reinigungsarbeiten der elektrostatischen Anlage müssen immer in einem entüfteten Raum stattfinden. Die Hochspannung muss immer abgekoppelt sein. Alle Behälter müssen aus Metall und geerdet sein. Verdünnung höchstmöglichem Flammpunkt benutzen, besten höher Umgebungstemperatur. KREMLIN REXSON Seite 11 Bedienungsanleitung : 573.149.113... -
Seite 13: Reinigen Der Pumpe
Mit Hilfe eines Pinsels und Verdünnung den Zerstäuberkopf reinigen (nie den Zerstäuberkopf in Verdünnung eintauchen. Ausblasen. Wieder auf die Pistole montieren. Für Pistolen KMX 3 Ex, KMC 3 Ex, nie eine Luftkappe aufmontieren, deren Elektrode gebrochen ist oder deren leitfähiger Kontaktring fehlt. KREMLIN REXSON Seite 12 Bedienungsanleitung : 573.149.113... -
Seite 14: Fehlersuche Und Elektrische Kontrollen
3 Ex – KMV 3 Ex). Den Luftdruck erhöhen. Spritzstrahl im Zentrum zu Zu große Düse (KMX 3 Ex). Eine kleinere Düse montieren. dick. Zu hohe Materialviskosität. Verdünnen. Teilweise verstopfte Luftlöcher. Die Luftkappe reinigen. KREMLIN REXSON Seite 13 Bedienungsanleitung : 573.149.113... - Seite 15 Griff berührt. Die Verbindung zur Masse der Anlage nachprüfen. Der Lackierer empfindet Teil ist nicht geerdet. Die Haken reinigen. kleine elektrische Die Verbindung zur der Masse der Ladungen beim Berühren Anlage nachprüfen. des Teiles. KREMLIN REXSON Seite 14 Bedienungsanleitung : 573.149.113...
-
Seite 16: Elektrische Kontrollen
Wichtig : Die Schraube (V) so weit eindrehen bis das Ende bündig mit dem Ende der Verbindungsstange (E) ist. (Siehe Schema nebenan). Mit der Anschlagmutter (EB) blockieren. Die Anschlagschraube der Nadel (B) wieder einschrauben. KREMLIN REXSON Seite 15 Bedienungsanleitung : 573.149.113... -
Seite 17: Auswechseln Des Sitzes
Den Abzug ausbauen.. Das Ventil mit dem mitgelieferten 6-Kantschlüssel ausschrauben. Die Dichtungen des neuen Ventils einfetten. Das neue Ventil bis zum Anschlag drehen, nur leicht anziehen. Den Abzug wieder einmontieren. Wieder unter Druck setzen. KREMLIN REXSON Seite 16 Bedienungsanleitung : 573.149.113... -
Seite 18: Auswechseln Des Hakens
Pistole rutschen. Dazu niemals Werkzeug benutzen. Die Generator/Oszillatoreinheit vorsichtig handhaben. 5 - Die 6 Schrauben (98) herausdrehen, um den Generator (25) vom Oszillator (81) zu trennen. 6 - Das defekte Teil ersetzen. KREMLIN REXSON Seite 17 Bedienungsanleitung : 573.149.113... -
Seite 19: Die Montagehinweise Beachten - Gleichmässiges Festziehen Ist Wichtig
10 - Die Schrauben (80) festziehen. 11 - Den Nadelanschlag (1) aufschrauben. DIE MONTAGEHINWEISE BEACHTEN - GLEICHMÄSSIGES FESTZIEHEN IST WICHTIG Bei fehlerhaftem Zusammenbau könnte Farbe oder Verdünnung in die Pistole eintreten und die Elektronik zerstören. KREMLIN REXSON Seite 18 Bedienungsanleitung : 573.149.113... -
Seite 20: Austauch Des Elektrokabels
Pistole ziehen. Einbau Die Kabel werden mit einem Führungsdraht (aus Messing) geliefert. Siehe Zeichnung Nr. 4 Zeichnung Nr. 4 1 - Montieren Sie die Fixierplatte (86) an den Nippel (Zeichnung Nr.5). Zeichnung Nr. 5 KREMLIN REXSON Seite 19 Bedienungsanleitung : 573.149.113... - Seite 21 6 - Die Madenschraube (84) wieder festziehen. 7 - Die Schraube (82) nachziehen. 8 - Den Führungsdraht von den Kabelschuhen (97) abnehmen. 9 - Restlicher Einbau wie 2 bis 11 des Generatoreinbaues. Zeichnung Nr. 7a Zeichnung Nr. 7b KREMLIN REXSON Seite 20 Bedienungsanleitung : 573.149.113...
