Vor der Inbetriebnahme der Hei-
zung diese Anleitung bitte sorgfältig
durchlesen.
Diese Anleitung ist zugelassen für die
Heizung Alde Compact 3010 beim
Einbau in Wohnwagen, Wohnmobile
und Gebäude gemäß CE-Nr. EMC e5
02 0138, 845 BP-0003.
Installation und Reparaturen dürfen nur
von hierfür qualifiziertem Fachpersonal
ausgeführt werden. Hierbei sind die
jeweiligen nationalen Bestimmungen
einzuhalten.

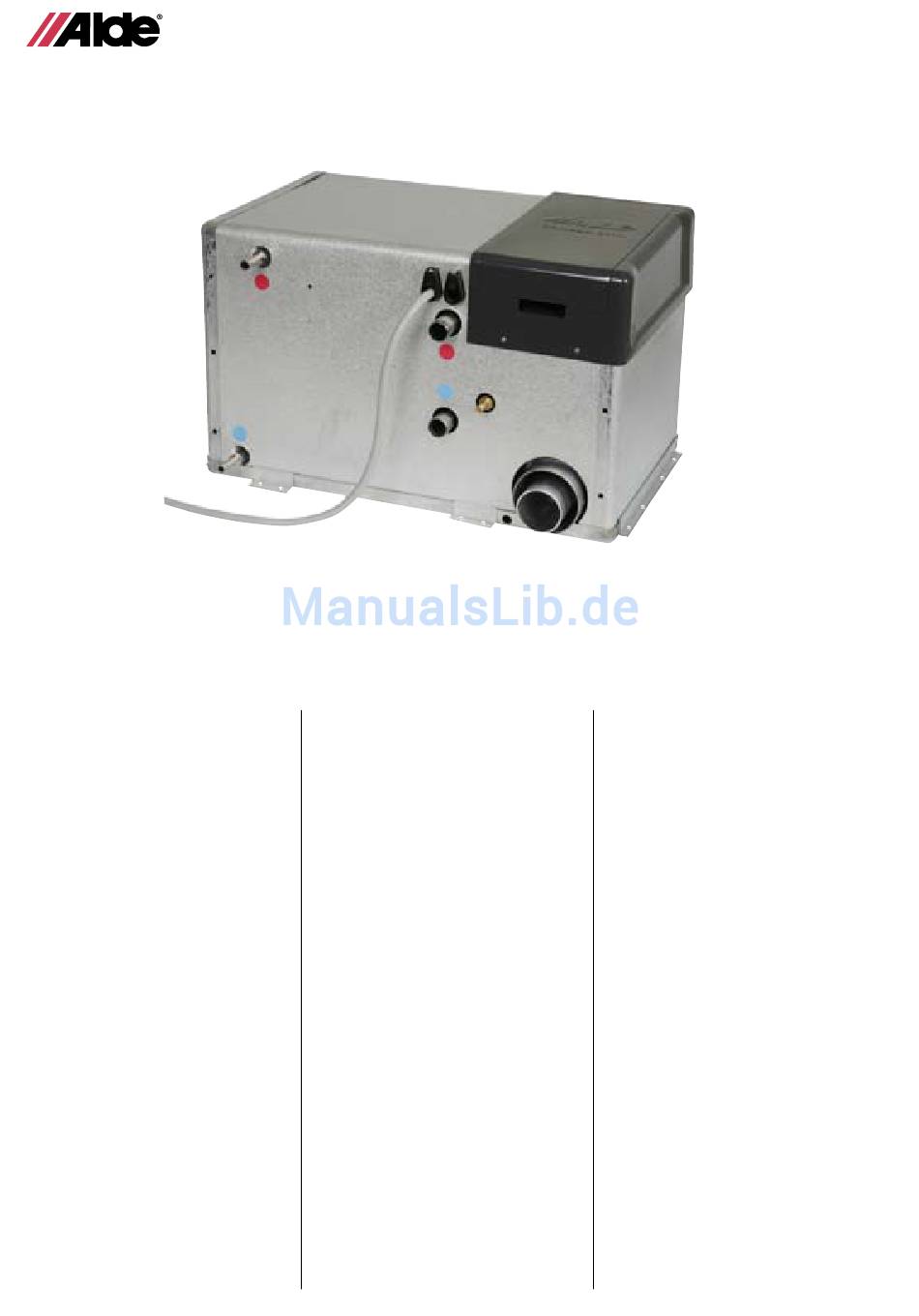

KONSTRUKTION DER HEI-
ZUNG
Die Heizung besteht aus drei
exzentrisch montierten Rohren
(Wärmetauscher, Wassermantel für
das Heizsystem und ganz außen Was­
sermantel für Warmwasser). Die beiden
äußeren Rohre mit End-stücken und
Anschlüssen sind in Edelstahl ausge­
führt, während der Wärmetauscher aus
Aluminium
gefertigt ist.
Der Wärmetauscher ist in zwei halb-
kreisförmige Segmente unterteilt. In der
oberen Hälfte, dem Verbrennungsraum,
sitzt der Brenner und durch die untere
Hälfte werden die Rauchgase hindurch
hinausgeführt.
Das Brennergehäuse ist auf der Stirn­
wand des Wärmetauschers montiert.
16
DE
Es besteht aus Brennergebläse, Bren­
ner, Magnetventil und Zuluft- bzw.
Abgasanschluss.
Im Wassermantel für das Heizsystem
sind zwei Elektroheizpatronen montiert.
Die max. Heizleistung beträgt je nach
Heizungsmodell 2 oder 3 kW.
FUNKTIONS-BESCHREIBUNG
Flüssiggasbetrieb
Wenn an der Bedieneinheit Flüs­
sig-gasbetrieb gewählt wird, läuft das
Brennergebläse an. Bei aus-reichender
Drehzahl gibt das Gebläse ein Signal
an die Steuerung, dass die Heizung
gestartet werden kann. Die Steuerung
schickt Zünd-funken an die Zündkerze,
gleichzeitig wird das Magnetventil für
die Gasversorgung geöffnet.
Der Brenner wird gezündet und ein
Sensor sendet ein Signal zurück zur
Steuerung, dass die Zündung des Bren­
ners erfolgt ist und dass der Zünd-funke
erlischt. Der Brenner ist nun in Betrieb,
bis der Heizungsthermostat oder der
Raumthermostat den eingestellten
Temperaturwert
erreicht hat.
Sollte der Brenner aus irgendeinem
Grund erlöschen, wird dies vom Sensor
erfasst, und die Heizung versucht neu
zu starten (nach ca. 10 Sekunden).
Elektroheizpatronenbetrieb
Wenn an der Bedieneinheit Elektroheiz­
betrieb mit einer beliebigen Heizstufe
gewählt wird, ziehen die 12 Volt-Relais
in der Steuerung an, so dass die Hei­
zungen mit 230 Volt gespeist werden.
Die Elektro-heizpatronen werden in
gleicher Weise wie die Gasheizung
gesteuert.
WICHTIGE INFORMATIONEN
• Die Beheizung mit Flüssiggas und
den Elektroheizpatronen kann
gleichzeitig erfolgen.
• Die Erwärmung des Heizsystems
kann erfolgen, ohne dass der War­
mwasserbereiter mit Frischwasser
gefüllt ist.
• Bei Nichtbenutzung des Fahrzeugs
immer den Hauptschalter der Hei­
zung ausschalten.
• Bei Frostgefahr immer das Fris­
chwasser aus dem Warmwasser-
bereiter ablassen.
• Beim Betanken des Fahrzeugs, beim
Aufenthalt in Garagen oder ähnli-
chem darf die Flüssiggasheizung
nicht in Betrieb sein.
• Ohne Glykolfüllung darf die Heizung
nicht gestartet werden
