Anschlüsse

Betriebsdauer der Lampe:

Wenn die gesamte Betriebsdauer der Lampe 970 Stunden überschritten hat, erscheint
die folgende Anzeige für 1 Minute und wird alle 30 Minuten wiederholt. Mit EXIT kann die
Anzeige schon vorher gelöscht werden.
Hat die Betriebsdauer 1000 Stunden überschritten, erscheint der folgende Hinweis mit der
exakten Betriebsdauer:
Lamp run time is 1000 hours. Operating the lamp longer than 1000 hours may damage
the projector. Please replace the lamp.
Wird die Meldung mit OK (ENTER) gelöscht, erscheint sie wieder alle 30 Minuten.
Bei einer Betriebsdauer der Lampe bis zu max. 1000 Stunden oder 500 Stunden (imBoost-
Modus) ist ein sicherer Betrieb gewährleistet. Betreiben Sie die Lampe nicht länger und
lassen Sie sie durch die gleiche Type von einem autorisierten BARCO-Techniker
ersetzen.
Warnung : Bei einer Betriebsdauer von mehr als 1000 Stunden besteht
die Gefahr einer Explosion der Lampe.

Umschalten auf Standby

Wenn Sie während des Betriebs auf Standby schalten wollen,
drücken Sie die Taste STANDBY.
Eingangs-Anschlüsse
Drei Eingänge des Projektors sind fest vorgegeben; die zwei anderen
(Steckplätze 3 und 4) können mit den folgenden Modulen bestückt
werden:
Video-, S-Video-Eingang
RGBS/RGsB-Analog-Eingang
RGB3S/RG3sB-Eingang
Component Video-Eingang
Mit Ausnahme bei Einsatz eines RCVDS05 oder VS05 spielt die
Reihenfolge der Module keine Rolle. Es können auch mehrere
gleiche Module verwendet werden.
Hinweis: Beim Betrieb eines RCVDS05 oder VS05 muss die
Eingangskonfiguration wie folgt aussehen:
Slot 1: unbenutzt
Slot 2: RGB- und Component Video-Eingang
Slot 3: Eingangsmodul Video
Slot 4: unbenutzt
Beim Betrieb eines RCVDS05 empfehlen wir im RCVDS ein
Ausgangsmodul mit 5 Leitungen zu verwenden. Diese werden an Slot
2 des Projektors angeschlossen.
Das Umschalten des Projektors in den 5-Leitungs-Modus (5-cable
mode) finden Sie im Kapitel "Installation" beschrieben.

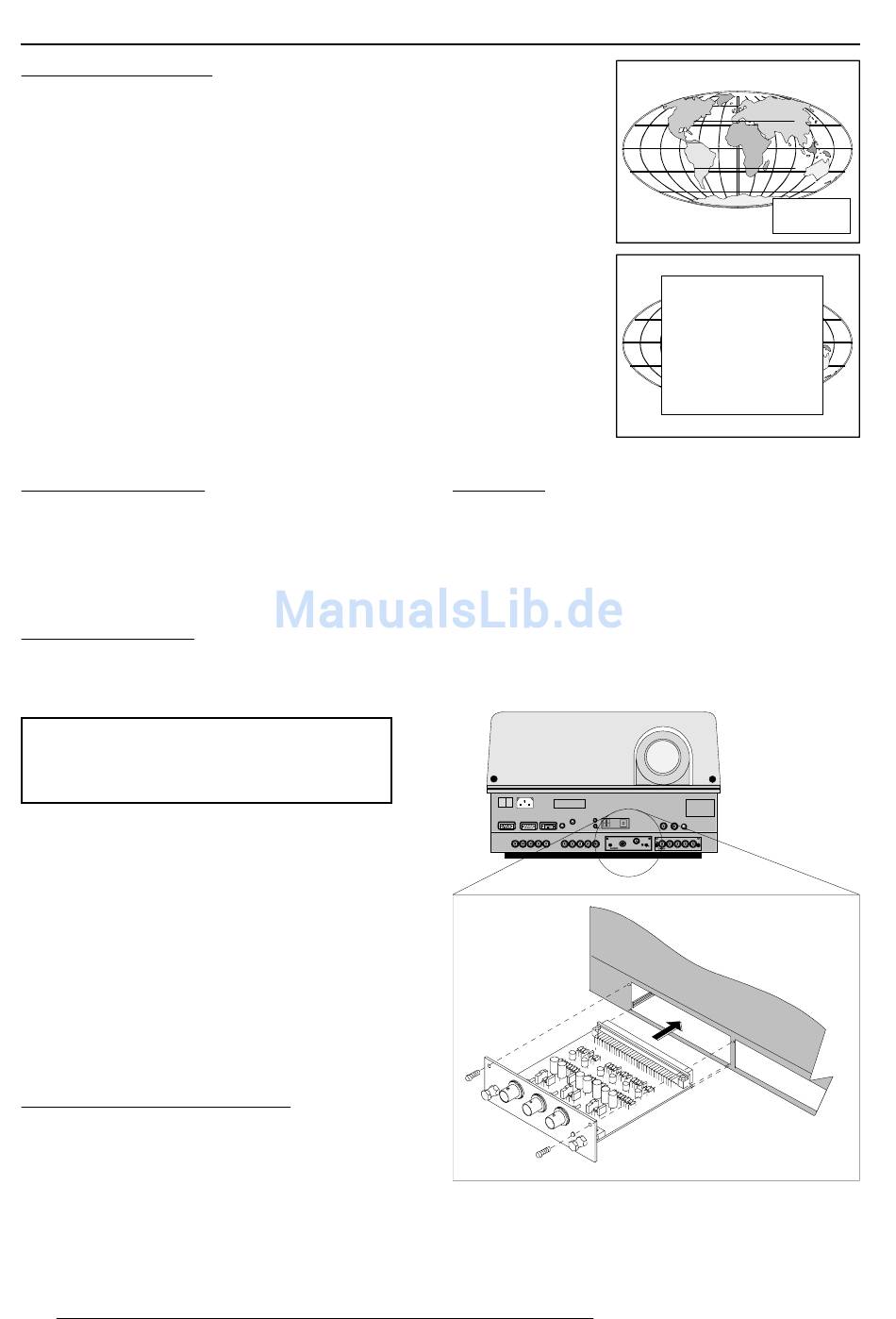

Einsetzen von Eingangsmodulen:
- Schalten Sie den Projektor komplett ab und ziehen Sie das Netzkabel.
- Drehen Sie die beiden Schrauben aus der Blindplatte des
gewünschten Eingangs und entfernen Sie die Blindplatte.
- Setzen Sie das Modul korrekt in die Führungsschienen und
schieben es in den freien Steckplatz.
- Drücken Sie an den beiden Griffen des Eingangsmoduls bis der
Stecker korrekt in der Buchsenleiste sitzt.
- Sichern Sie das Modul mit den beiden Schrauben.
- Schließen Sie den Projektor wieder an das Netz an und schalten
Sie ihn ein.
5-2
Best.-Nr.: R9827900
Best.-Nr.: R9827910
Best.-Nr.: R9827920
Best.-Nr.: R9827930

Ausschalten

Zum Ausschalten:
- drücken Sie die STANDBY-Taste und lassen das Gerät abkühlen
bis die Ventilatoren stehen (mindestens 15 Min). Dann erst
- schalten Sie das Gerät mit dem Netzschalter aus.
WARNUNG: Wenn Sie das Gerät auf Standby geschaltet haben,
schalten Sie es nicht innerhalb der ersten 3 Minuten wieder in
den Betriebsmodus, um eine Beschädigung der Lampe zu
vermeiden.
T h i s d ev i c e co m p l i e s w i t h P a rt 1 5 o f t h e F C C ru l e s . Op e ra t i o n
0 I ÃÃ!"ÃW
i s s u b j e c t t o f o l l o wi n g t wo c o n d i t i o n s :
ÃÃ(Ã Ã ÃÃÃ#Ã6 (1 ) T h i s d e vi c e m a y n o t c a u se h a rm f u l i n t e r f e re n ce
(2 ) T h i s d e vi c e m u st a c c e pt a n y i n t e rf e re n ce re c e i ve d
Ã% Ã ÃÃÃ$ÃC “ i n cl u d i n g i nt e rf e re n c e t h a t m a y c a u s e u nd e s i re d o pe r a t i o n
PR O J EC T O R M O D E :
GR EE N - O PE R AT ION DIA GNOSTICS
CODE IR-RECEIVER
C O M M UNICA TIO N PO RT R E D - ST A N D B Y IR-ACKNOWLEDGED
RS 232 O UT R S 232 IN R EM O TE
(8 00-P E RIP HE RA LS)
IR-RECEIVED
H
R G B V R G B H / C V
69,' (2
Das neue Modul kann mit den Zifferntasten der eingebauten Tastatur
oder der Fernbedienung angewählt werden.
5976052D BARCOREALITY 9300 140999
Lamp run time
980 h
WARNING
Lamp run time is 1000 hours
Operating the lamp longer
than 1000 hours may damage
the projector.
Please replace the lamp
<ENTER> to continue
XLR
SDI IN SDI O UT
R G B H / C V
9, ' (2
O n
9,'(2,13 87
