Bedienungsanleitung

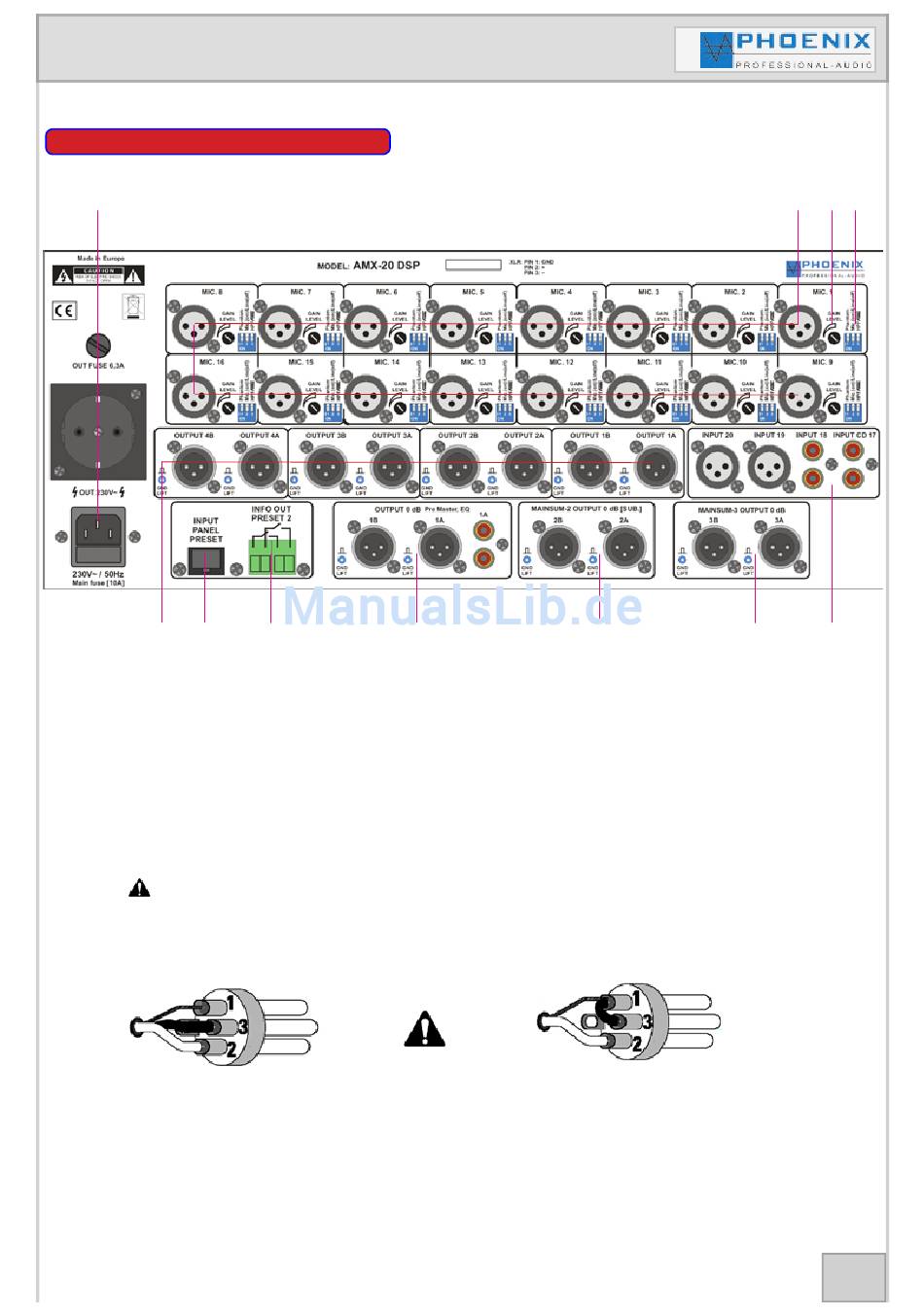

ANSCHLÜSSE DER RÜCKSEITE
1
5
6
1. NETZEINGANG 230VAC mit 230V LINK
Kaltgerätebuchse zum Anschluss an die 230VAC Netzversorgung mit Glassicherung und 230VAC LINK.
2. AUDIO-EINGÄNGE 1 bis 16
Auf der Geräterückseite befinden sich 16 x XLR-Audioeingangsbuchsen (Nr. 1). Die Eingänge sind symmetrisch +2,
-3, 1 Abschirmung (siehe Zeichnung) ausgelegt. Bei jedem Eingang kann die Eingangsempfindlichkeit (GAIN) auf der
Rückseite eingestellt werden. Die Eingangslautstärke wird auf der Gerätevorderseite mit separatem Schieberegler und
2-Punkt EQ eingestellt.
ACHTUNG
Alle Mikrofoneingänge haben eine zuschaltbare Phantomspeisung (Phantom) +24VDC. Sollten unsymmetrische,
dynamische Mikrofone an die Audio-Eingänge angeschlossen werden, muss ein Koppelkondensator eingefügt, bzw.
die Phantomspeisung abgeschaltet werden.
1 GND
2 +IN
3 -IN
Symmetrische Eingänge: Isolieren Sie die Drahtleiter
um 6 mm ab und verbinden Sie sie wie gezeigt mit den
Klemmen. Ziehen Sie die Schrauben fest an.
Copyright 2012, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Das Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
7
8
9
1 GND und Drahtbrücke zur 3
2 +IN
Asymmetrische Eingänge: Isolieren Sie die Drahtleiter um 6
mm ab und verbinden Sie sie wie gezeigt mit den Klemmen.
Der mittlere Stift muss wie gezeigt mit dem Abschirmstift
verbunden werden. Ziehen Sie die Schrauben fest an.
2
3
4
10
11
5.
