Inhaltszusammenfassung für Phoenix RMX-6
- Seite 1 BEDIENUNGSANLEITUNG RMX-6 6 Kanal Mischvorverstärker...
-
Seite 2: Allgemeines
- sichtbare Schäden am Gerät oder am Netzanschluß vorhanden sind. - nach einem Sturz, wenn der Verdacht auf einen Defekt besteht, oder Funktionsstörungen auftreten. - Geben Sie das Gerät in jedem Fall zur Reparatur nur in eine Phoenix Fachwerkstatt ab. ALLGEMEINES Der RMX-6 ist ein 6 Kanal -Mischverstärker für professionelle... -
Seite 3: Ansicht Der Vorderseite

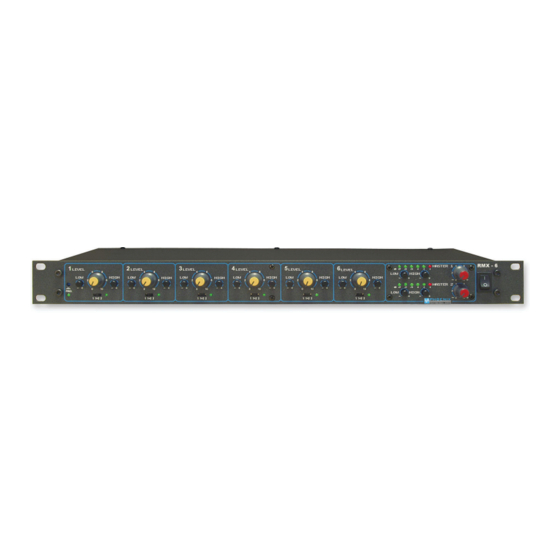

BEDIENUNGSANLEITUNG ANSICHT VORDERSEITE Zeichnung zeigt Modell RMX-6 BEDIENELEMENTE UND ANSCHLÜSSE VORDERSEITE / RÜCKSEITE Höhen- und Tiefen Regelung für die MIC. und LINE 1-6 Eingänge. Vorrangschalter für den Eingang 1 ist der Schlter gedrückt leichtet eine orange LED auf ,werden bei anliegenden Eingangssignal die Kanäle 2-6 Stummgeschaltet . - Seite 4 15-Ground Lift 16-Ausgänge 1 und 2 über XLR Anschlüsse sym. zur Verbindung mit den Endverstärker. 17-Phoenix Stecker DC - Power für eine Notversorgungsspannung von 24V DC. 18-Kaltgerätebuchse zum Anschluß von 230 AC / 50 Hz. Stecker und Kabelbelegung Technische Änderungen, Druckfehler, Irrtum vorbehalten...
- Seite 5 BEDIENUNGSANLEITUNG TECHNISCHE DATEN R M X - 6 Mic XLR Eingang 0,5-100mv/1kohm sym Line Cinch Eingang 100mv-1V/10 kohm unsym Output 1 / Output 2 0,775V (0dB) 18 kohm sym. Rec out 0,775V (0dB) 10 kohm unsym Frequenzgang: 40 Hz bis 22.000 Hz Klirrfaktor <0,05% Signal/Rauschabstand...
- Seite 6 BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG NOTIZ: Stecker und Kabelbelegung Technische Änderungen, Druckfehler, Irrtum vorbehalten...
