Bedienungsanleitung
GERÄTE- HARDWARE KONFIGURATION (KONFERNZ / PRIORITÄT STELLUNG) DIP-6
Beschreibung DIP-6 Programmer für Kanäle 1-16
WICHTIG:
Alle DIP-Schalter (PROGRAMMER) befinden sich im Inneren des Verstärkers. Für die Hardware-Konfiguration bitte die
kleine Abdeckung öffnen, sie befindet sich im oberen Teil des Verstärker-Deckels.
WICHTIG:
Sollte der Mixer als eine „KONFERENZ-ANLAGE" mit Vorrangs-Stufen benutzt werden, so muß der für die „Konferenz"
benutzte Eingang, DIP-1A/B Schalter (X) auf Position OFF stehen.
WICHTIG:
Sollten Sie die Vorrangs-Funktionen des Mixers nutzen wollen (Konferenz-Anlage), so muß die LAST MIK.-Funktion
DIP-4 A/B Schalter Nr. 4 A/B in die Position ON geschaltet werden.
WICHTIG:
Bei Auslieferung des Verstärkers sind alle DIP-6 A/B Schalter in der Position OFF (Logic PCB-A und Logic PCB-B).

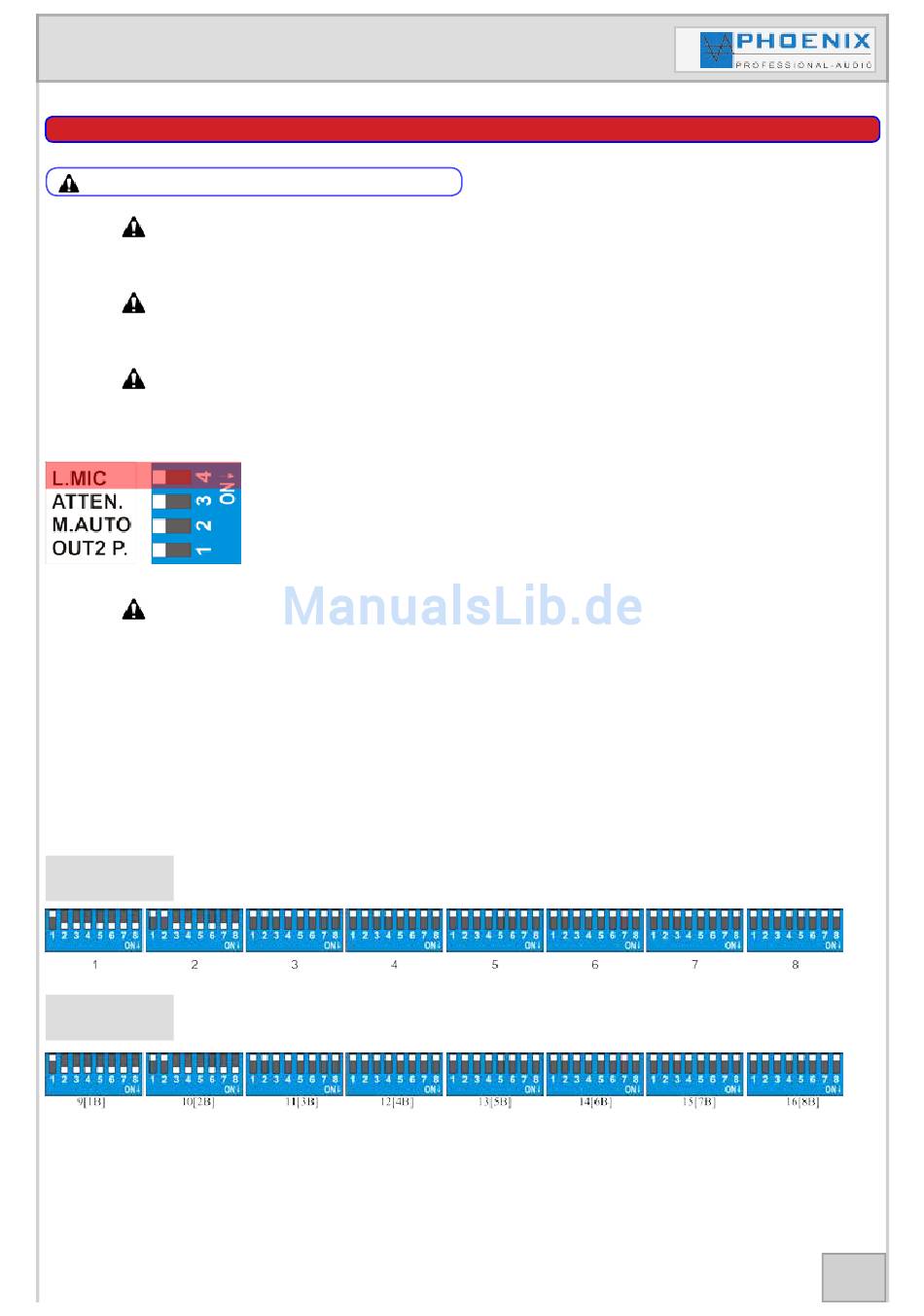

Die in der unteren Zeichnung (LOGIC PCB A bzw. LOGIC PCB B abgebildete Vorrang in der Einstellung LOGIC PCB A)
wirkt sich auf die Mikrofon-Eingänge 1 und 2 aus, das heißt Mikrofon 1 verfügt über Vorrang für die Mikrofone Nr. 2 bis
8. Mikrofon 2 hat eine Vorrangs-Funktion über die Mikrofone Nr. 3 bis 8.
In dieser Konfiguration sind Vorrangs-Funktionen des 1. Vorsitzenden und des 2. Vorsitzenden gegenüber den Mikrofonen
3 bis 8, bzw. des 1. Vorsitzenden über den 2. Vorsitzenden und die Mikrofon-Eingänge 3 bis 8 wirksam.
In der Section LOGIC PCB B kann chronologische Einstellung der DIP-Schalter für Eingänge 9 und 10 vorgenommen
werden.
LOGIC PCB
A
LOGIC PCB
B
Copyright 2012, Phoenix Professional Audio GmbH, www.phoenix-pa.com
Das Phoenix-Logo ist beim DE-Patent- und Markenamt angemeldet (TM)
Alle Marken sind Eigentum ihrer jeweiligen Inhaber.
Programmer für 1-8 LOGIC PCB A Kanäle und Programmer für 9-16 LOGIC PCB B
