BEDIENUNGSANLEITUNG
ANSICHT
DER
VORDERSEITE

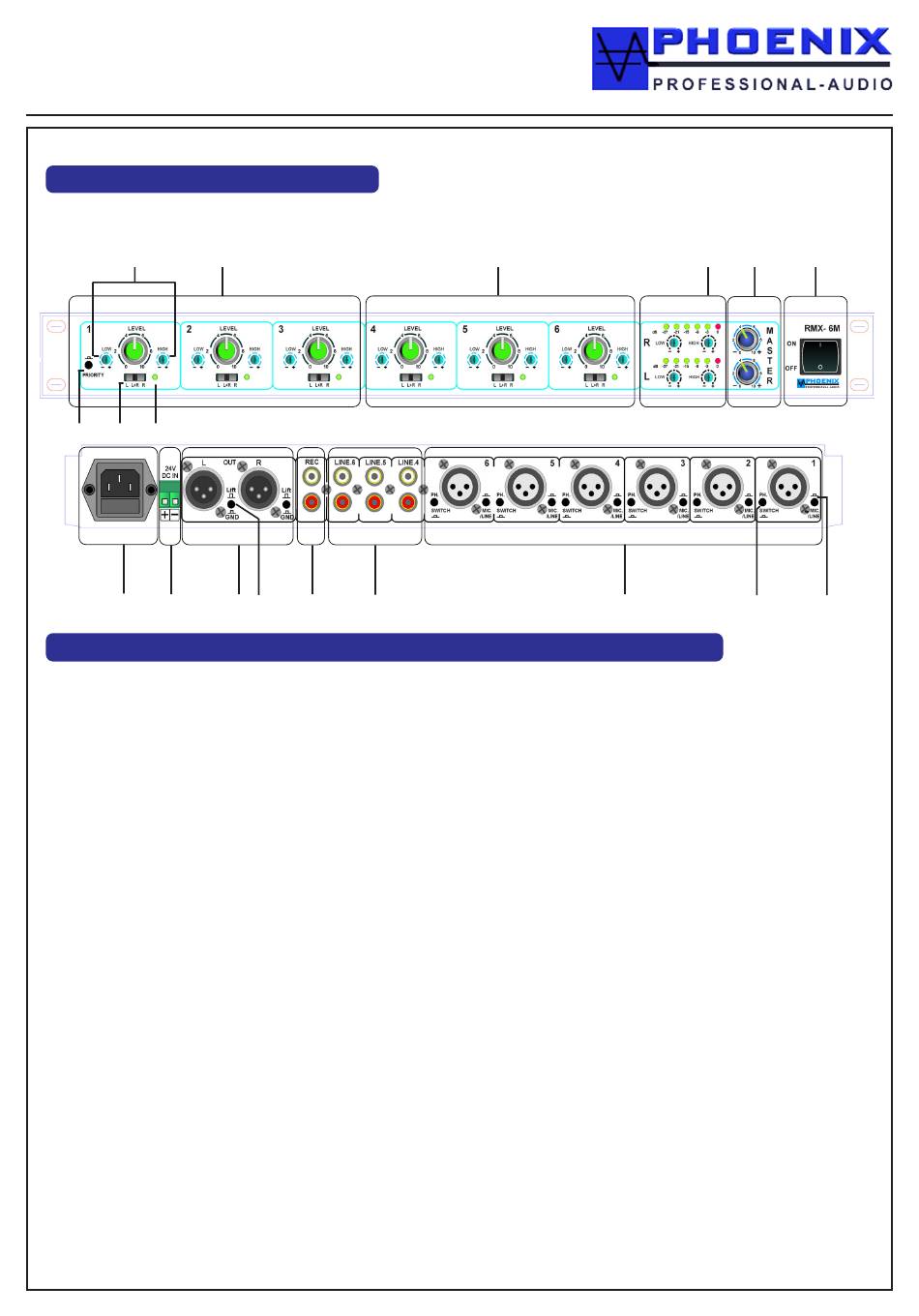

Zeichnung zeigt Modell RMX-6
1
2
3
4
18
17
BEDIENELEMENTE UND ANSCHLÜSSE VORDERSEITE / RÜCKSEITE
1-
Höhen- und Tiefen Regelung für die MIC. und LINE 1-6 Eingänge.
2-
Vorrangschalter für den Eingang 1 ist der Schlter gedrückt leichtet eine orange
LED auf ,werden bei anliegenden Eingangssignal die Kanäle 2-6 Stummgeschaltet .
3-
Schiebeschalter ,jeweils für Eingänge 1-6 zum Schalten des Eingangs auf den
Ausgang 1 1+2 oder 2
4-
Höhen und Tiefen Regelung für die Ausgangkanäle 1/2 und Pegelanzeige für Ausgang 1
und Ausgang 2 bei Übersteuerung leuchtet jeweils die rote LED
für die Eingänge 1-6 ;leuchtet bei anliegenden Eingangssignal unabhängig vom
zugehörigen Regler .
5-
Pegelregler
für die MiC 1/2/3 Eingänge.
6-
Pegelregler für die Mic oder Line 4/5/6 Eingänge
7-
Höhen und Tiefen Regelung für die Ausgangkanäle 1/2 und Pegelanzeige für Ausgang 1
und Ausgang 2 bei Übersteuerung leuchtet jeweils die rote LED
jeweils füe die Eingänge 1-6 ;leuchtet bei anliegenden Eingangssignal unabhängig
vom zugehörigen Regler .
8-
Master Pegelregler jeweils für die Ausgänge 1 und 2.
Eingänge.
9-
Netz Ein-/Ausschalter mit Betriebsanzeige
10-
Eingangswahlschalter jeweils für die Eingänge 1-6 Mic / Line
Bei den Kanälen 4-6 wir gleichzeitig zwischen der entsprchenden XLR -MIC und
Cinch LINE Eingangsbuchse 4-6 umgeschaltet.
11-
Schalter zum Aktivieren der Phantom Spannung 20V.
12-XLR-Eingänge der Kanäle 1-6 für symmetrische Mikrofone oder für
Audiogeräte mit Linausgang
13-
Cinch Eingänge der Kanäle 4-6 für Audiogeräte.
14
-Rec-Out 0,775V(0dB)
Technische Änderungen, Druckfehler, Irrtum vorbehalten
5
16
15
14
13
6
Pegelregler
3
7
8
12
11
Signalanzeig ,jeweils
Signalanzeige
für die MiC 1/2/3
9
1 0
,
