6.6.0

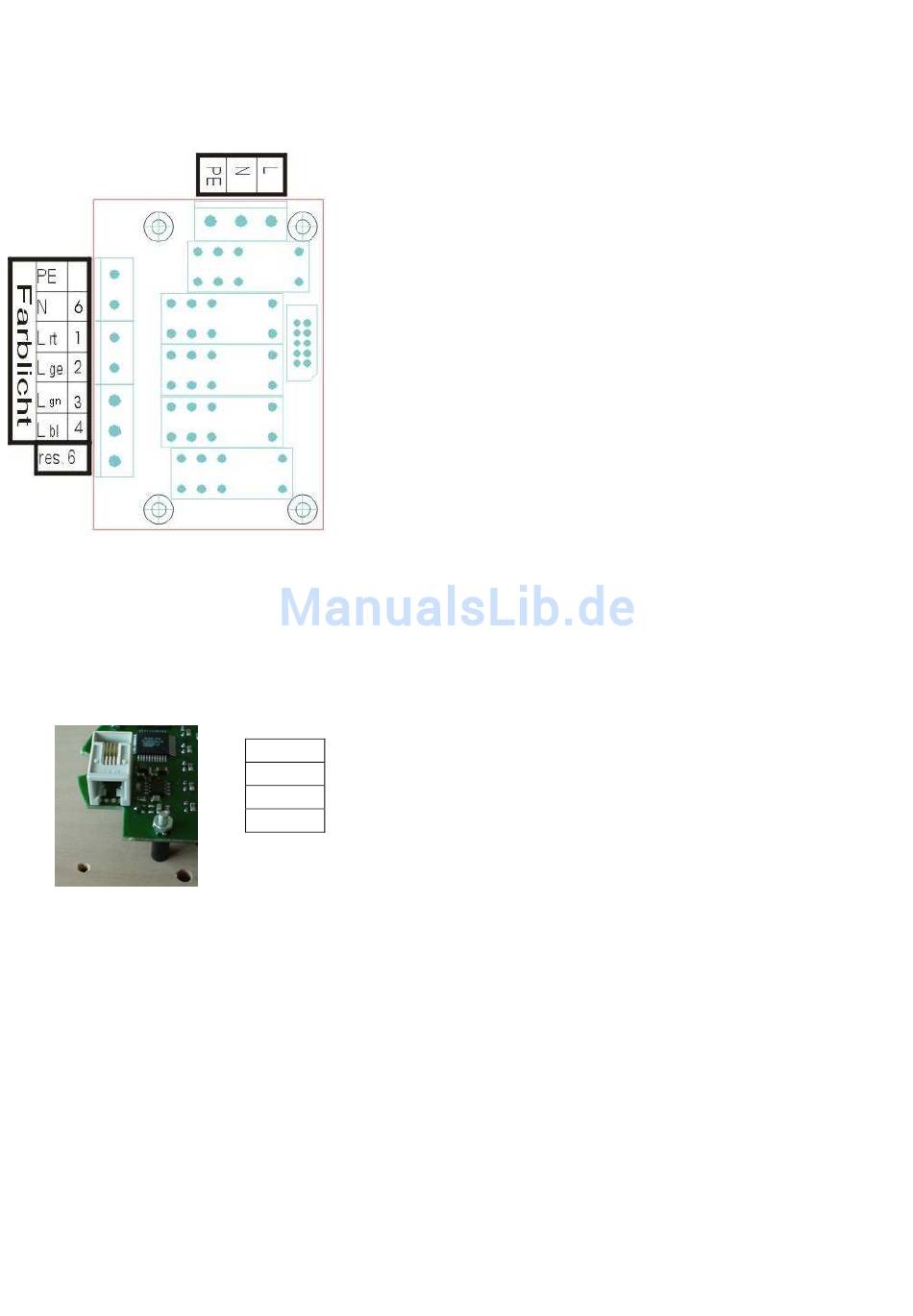

BELEGUNG FARBMODUL (ASFA)
6.7.0
STECKERBELEGUNG BEDIENTEIL
Modular Jack 4/4 (Versorgung und Kommunikation) einstecken bis er hörbar einrastet.
WE DO IT FIRST.
BEDIENUNGSANLEITUNG
6.6.1 VERSORGUNG
Die oberen Klemmen dienen zur internen Speisung der
optionalen Farberweiterung. Die Versorgung erfolgt üblicher-
weise vom Feuchtemodul direkt darüber. Ansonsten von der
Klemme des Basismoduls (siehe 6.4.10).
6.6.2 LAMPENKLEMMEN
Die seitlichen Klemmen dienen zum Anschluss der
Farblampen. Die Leitungen werden von dort zu den Lampen
verlegt. Es sollte ein 6-poliges Kabel verlegt werden. Bei
individuellen Lampenkabeln muss der Neutralleiteranschluss
extern gesammelt werden. Die Farbzuordnung erfolgt in
Übereinstimmung mit dem Plan des Lampenmoduls. Der
Anschluss „res. 6" ist nicht verwendbar.
+5 V=
CAN+
CAN-
Masse
