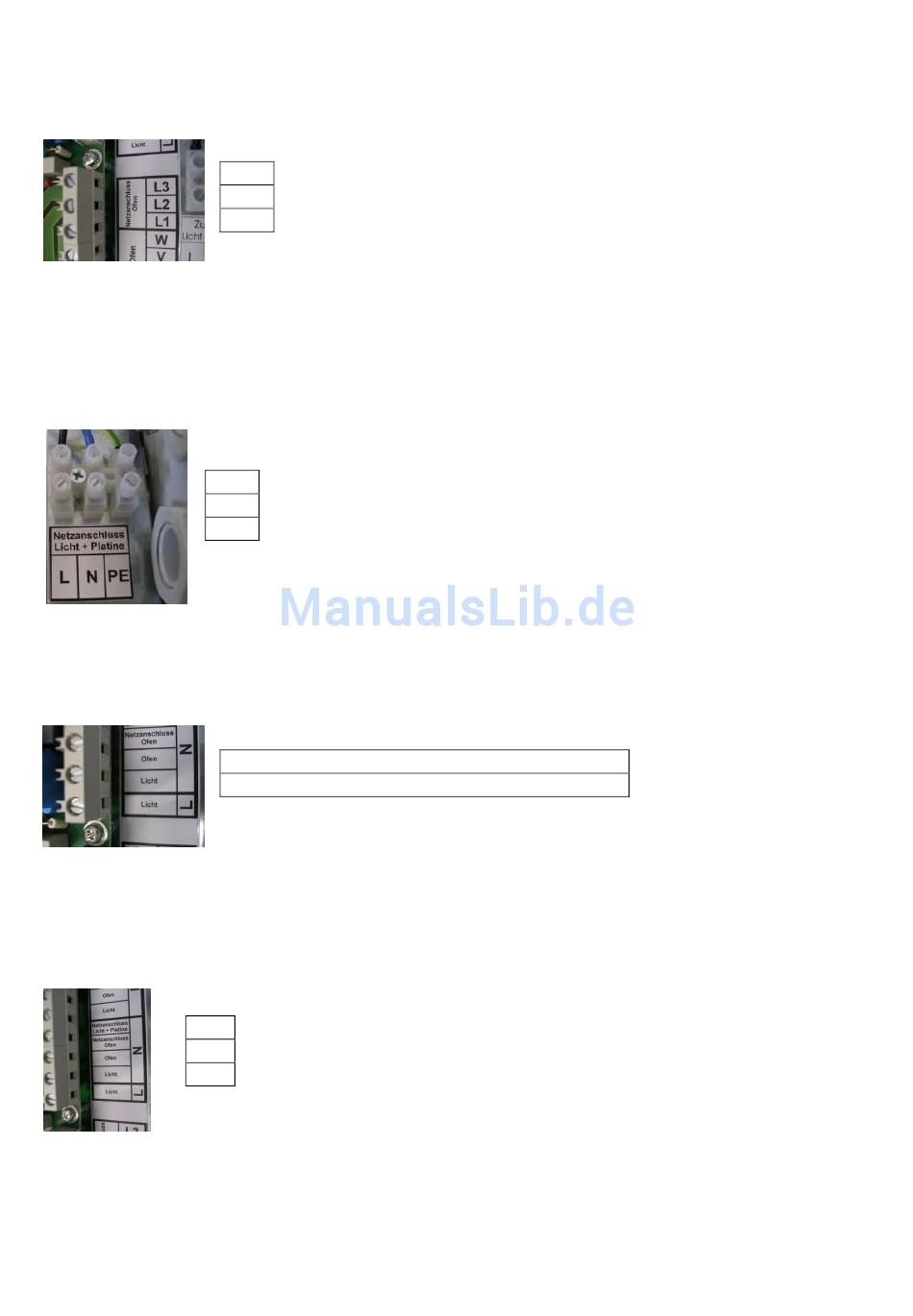

6.4.5 NETZANSCHLUSS FÜR OFEN
Diese Anschlüsse sind für den 5-poligen Netzanschluss. Die Zuleitung wird vom Hausnetz
sinnvoller Weise über einen allpoligen Hauptschalter zugeführt. Der Schutzleiter und der
Neutralleiter gehören auf die Sammelklemmen 6.4.7 und 6.4.8 kontaktiert. Das Kabel durch die
vorgesehene Anbauverschraubung führen.
6.4.6 NETZANSCHLUSS FÜR LICHT UND ELEKTRONIK
Diese Anschlüsse sind für den 3-poligen Netzanschluss. (Zuleitung für Licht und Elektronik).
Führen Sie das Kabel durch die vorgesehene Anbauverschraubung.
6.4.7

LICHTANSCHLUSS

Diese Anschlüsse sind nur für Glühlampen 230 V~ (< 100 W) zu verwenden. Einen vorhandenen
Schutzleiter ggf. auf die Sammelklemmen 6.4.8 kontaktieren. Das Kabel durch die vorgesehene
Anbauverschraubung führen (ggf. gemeinsam mit zusätzlichen Netzschalter).
6.4.8

NULLLEITER SAMMELANSCHLUSS (N)

Diese Anschlüsse sind auf der Leiterplatte miteinander verbunden (Sammelklemme).
