5.5.0
MONTAGE DES BANKFÜHLERS (NUR MIT FEUCHTEERWEITERUNG)
5.6.0
MONTAGE DER BELEUCHTUNG
Bei der Installation der Beleuchtung muss darauf geachtet werden, dass diese möglichst weit
vom Saunaofen entfernt montiert wird (vorzugsweise in der gegenüberliegenden Ecke), das
Saunalicht der Schutzart „spritzwassergeschützt" entspricht und für eine Umgebungstemperatur
von 140° C geeignet ist. Das Saunalicht kann danach am Leistungsteil angeschlossen werden.
5.7.0
MONTAGE DES BEDIENTEILS
Abb. 10
5.8.0
ENDMONTAGE ALLER MODULE UND KABEL
Sind alle Leitungen verlegt, so werden sie durch die entsprechenden Durchführungen in das
Leistungsteil eingeführt. Anschließend werden alle Leitungen laut Anschlussplan angeschlossen.
Bevor die Module an der Sauna befestigt werden, müssen die Kabel und das „wave.com4"
Basismodul verlegt sein.
WE DO IT FIRST.
BEDIENUNGSANLEITUNG

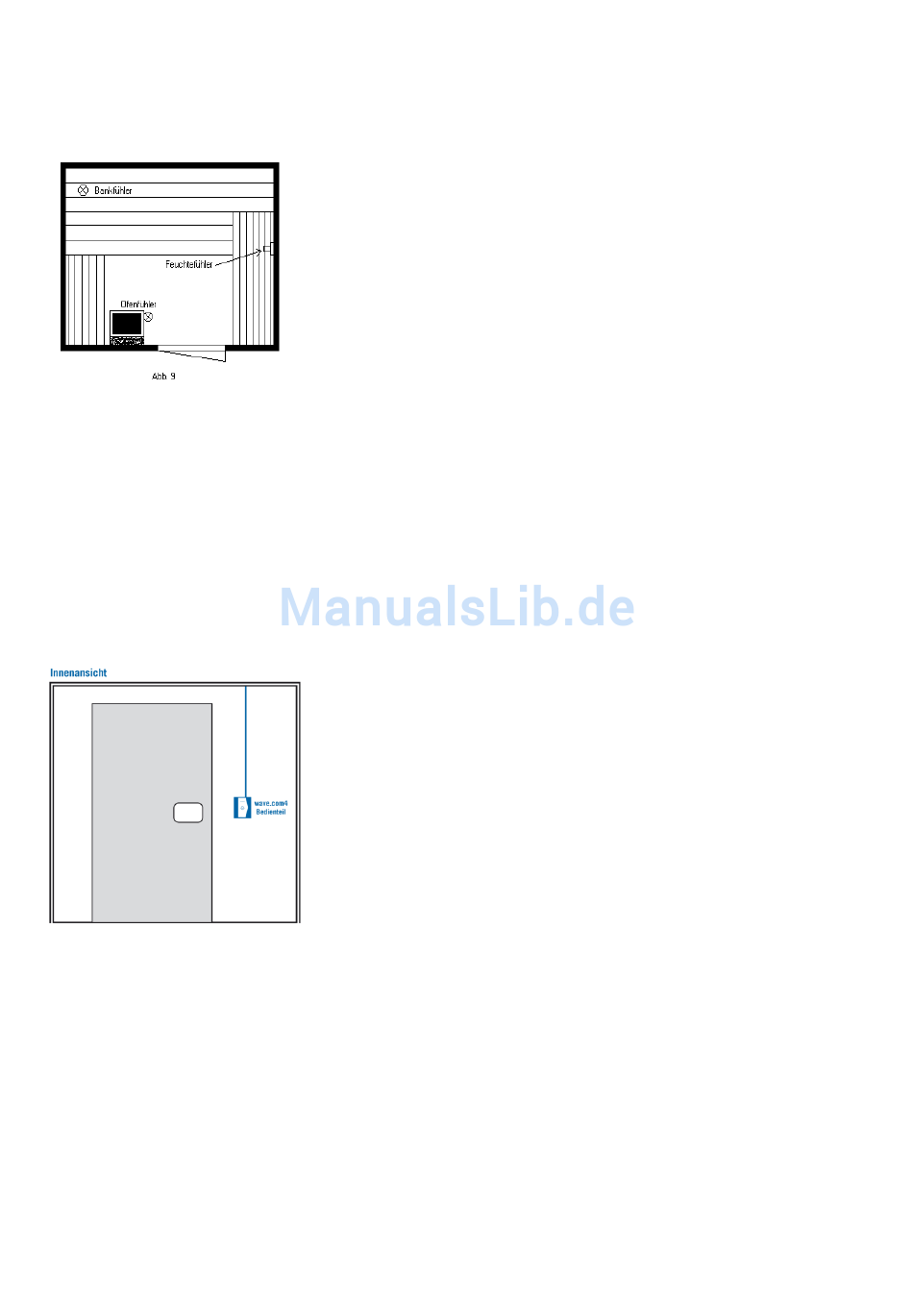

Der Bankfühler (2-polig) wird über der hinteren Liegebank an
der Decke befestigt (Abb. 9). Dazu wird ein Profilbrett mittig mit
8 mm durchbohrt (Abb. 7) und die Fühlerleitungen verlegt werden.
Für die Montage des Bedienteils wird ein handelsüblicher
Dosenbohrer Ø 70 mm benötigt. Die Innenanzeige wird auf der
Kabineninnenwand im Kabelkanal angebracht. Die
Innenanzeige darf nicht genau innerhalb der Außenanzeige
befestigt werden. Mit dem Dosenbohrer wird um ca. 10 bis 20 cm
darunter die Ausnehmung für die Innenanzeige ausgebohrt (siehe
Abb.), wobei die innere Kabinenwand nur bis zum
Isoliermaterial durchbohrt werden darf. Das Kabel der
Innenanzeige wird zwischen der äußeren und der inneren
Holzverkleidung zum Basismodul geführt. Nun wird die
Innenanzeige in das gebohrte Loch eingeführt und anschließend
mit den beigefügten Schrauben durch Drehen im Uhrzeigersinn
festgeschraubt.
Seite 21/33
