ELEKTR. ANSCHLUSS
WICHTIG!
Bis zum Abschluss aller Arbeiten allpolig
abschalten und vor Wiedereinschalten
absichern!
Das Anschließen des Leistungsteils muss
normgerecht und durch einen
konzessionierten Fachmann (Elektriker)
erfolgen. Die verwendeten Kabel müssen den
Vorschriften entsprechen.
6.1.0
ÜBERSICHT ANSCHLÜSSE
Anschluss
Leistung in kW
7,5
9
1
12
2
18
6.2.0

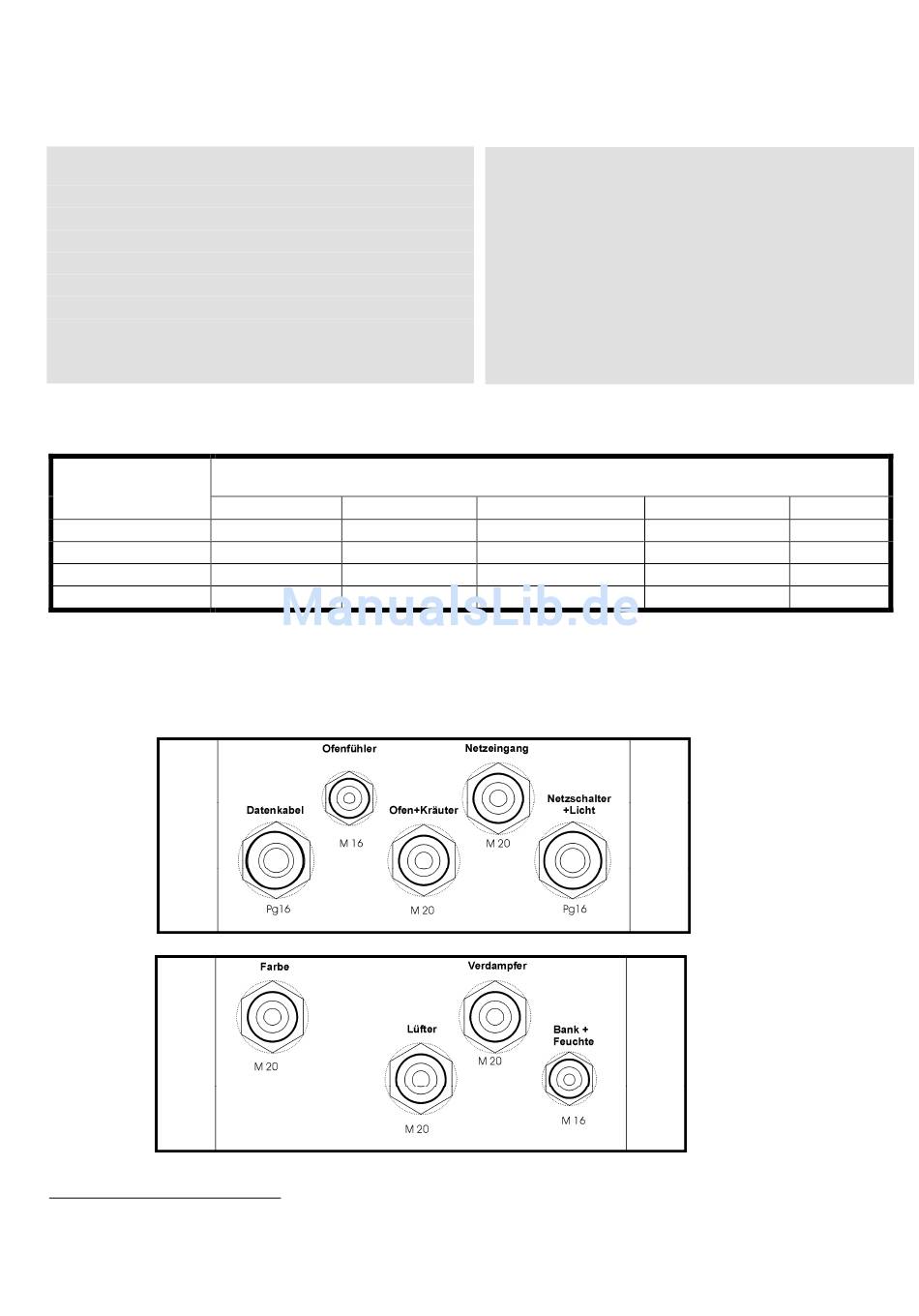

ÜBERSICHT ANBAUVERSCHRAUBUNGEN
Anbauverschraubung „Datenkabel": Dichtung entnehmen und die Kabel sorgfältig einfädeln
(max. 3 Stück). Danach wieder einlegen und verschrauben.
Rechts:
Links:
1
Nur mit Sonderverdrahtung erlaubt!
WE DO IT FIRST.
2
Nur mit Leistungserweiterung!
BEDIENUNGSANLEITUNG
Mindestquerschnitt in mm² (Kupfer)
Zuleitung
Ofenleitung Netzabsicherung
5 x 2,5
5 x 1,5
5 x 2,5
5 x 1,5
5 x 2,5
5 x 1,5
5 x 4,0
5 x 4,0
WICHTIG!
Laut Norm EN60335 müssen Licht und
Ofen über eine getrennte Stromzuleitung
versorgt werden.
Da die Saunasteuerung über den
Lichtanschluss versorgt wird, muss die
Lichtzuleitung unbedingt angeschlossen
werden!
3 x 16 A
3 x 16 A
2 x 16 A, 1 x 20 A
3 x 32 A
Seite 22/33
Verdampfer
Lüfter
3 x 1,5
3 x 1,5
3 x 1,5
3 x 1,5
3 x 1,5
3 x 1,5
3 x 1,5
3 x 1,5
