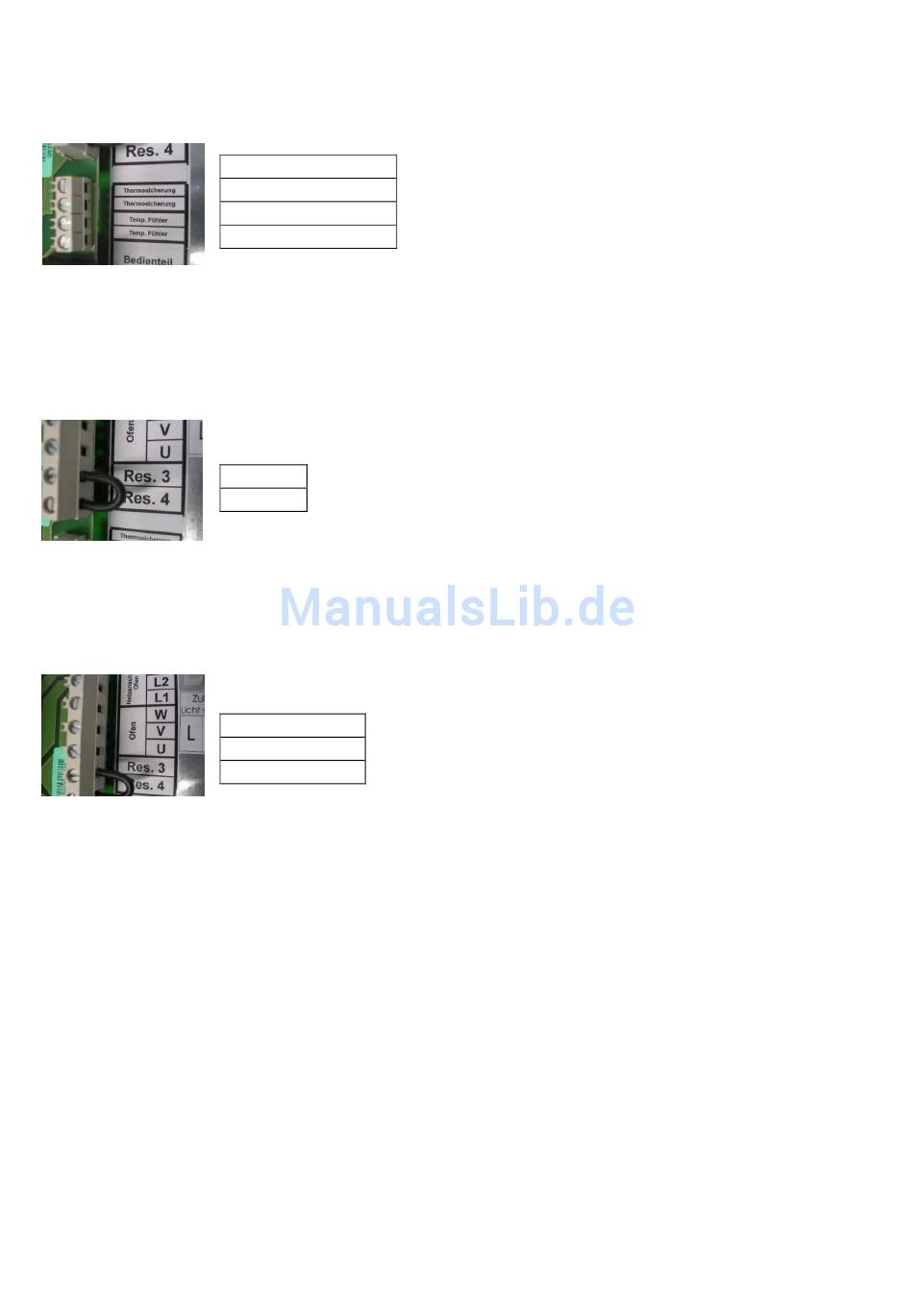

6.4.2
TEMPERATURFÜHLER UND THERMOSICHERUNG
Die Kabel durch die Anbauverschraubung ins Gehäuse einführen und anklemmen. Die
Kabelbeschriftung beachten und keinesfalls verdrehen! Falsch angeschlossene Kabel können
dauerhafte Schäden verursachen.
6.4.3
RES. 3 / RES. 4
An dieser Stelle wird die Netzphase L1 durchgeschliffen. Zu diesem Zweck muss ein Bügel
zwischen den Klemmen gesetzt sein.
6.4.4
OFENANSCHLUSS
Diese Anschlüsse sind für das 5-polige Ofenkabel. Der Schutzleiter und der Neutralleiter gehören
auf die Sammelklemmen 6.4.7 und 6.4.8 kontaktiert. Das Kabel durch die vorgesehene
Anbauverschraubung führen.
WE DO IT FIRST.
BEDIENUNGSANLEITUNG
Thermosicherung
Thermosicherung
Temp. Fühler
Temp. Fühler
Res. 3
Res. 4
L3 geschalten
L2 geschalten
L1 geschalten
