MONTAGE DES OFENFÜHLERS
5.4.0
MONTAGE DES FEUCHTEFÜHLERS (NUR MIT FEUCHTE-
ERWEITERUNG)
WE DO IT FIRST.
BEDIENUNGSANLEITUNG
Der Ofenfühler (4-polig) besteht aus einem Temperaturfühler und
einer Thermosicherung. Das Holz-Fühlergehäuse wird an der
Kabinendecke über dem Saunaofen montiert. Die Abmessungen

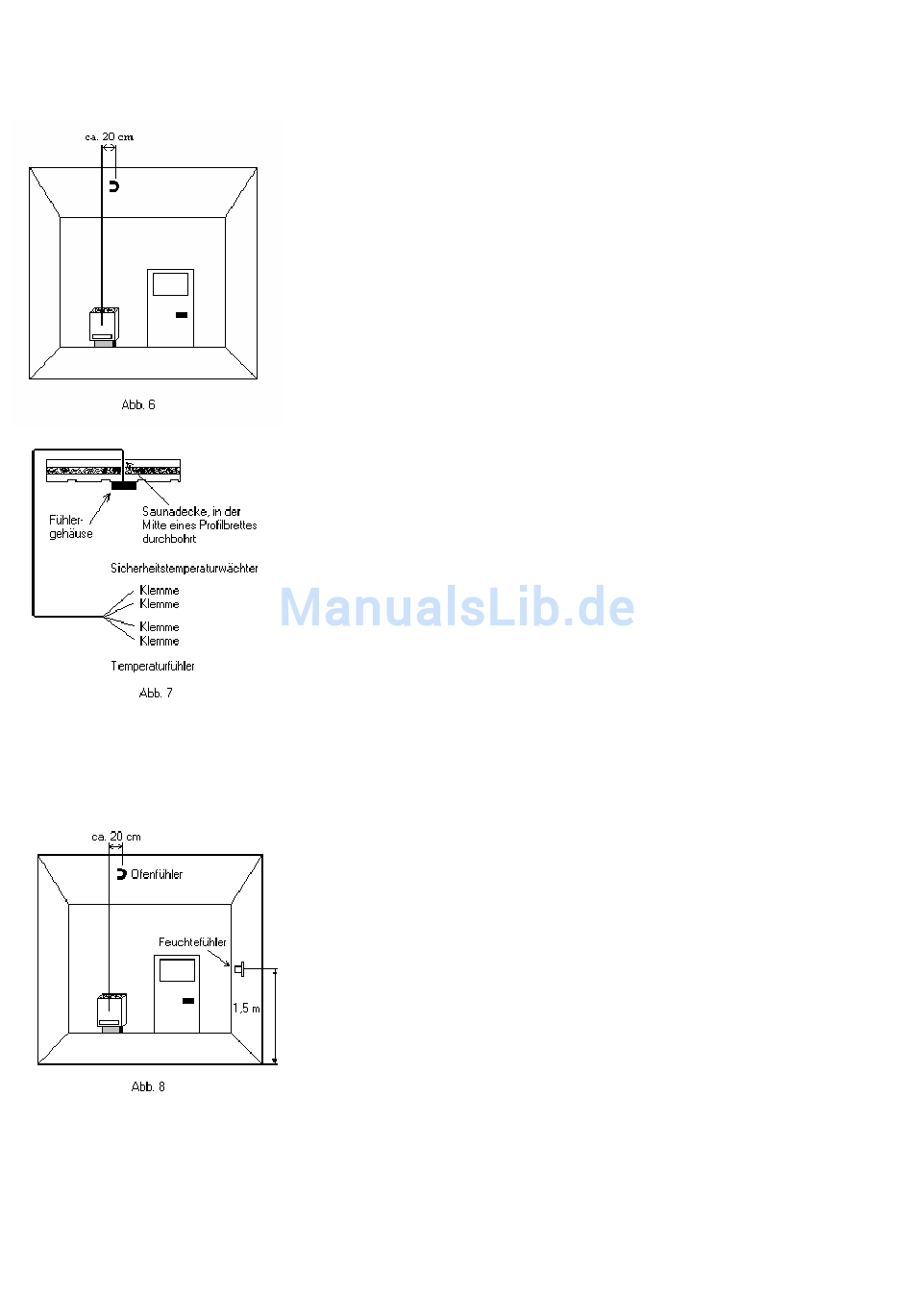

entnehmen Sie den Abbildungen 5 und 6, wobei zu beachten ist,
dass bei Saunakabinen bis 2 x 2 m der Abstand zur Kabinenwand
19 cm, bei größeren Kabinen 35 cm betragen muss, es sei denn, in
der Kabinenbeschreibung wird ausdrücklich eine andere Position
vorgeschrieben.
Die Kabinendecke wird (Abb. 7) in der Mitte des Profilbrettes mit
8 mm durchbohrt und die Fühlerleitungen werden verlegt. Der
Temperaturfühler und der Sicherheitstemperaturbegrenzer sind an
den Anschlussdrähten gekennzeichnet.
Der Feuchtefühler (3-polig) wird mittig an der vom Ofen weiter
entfernten Seitenwand, in einer Höhe von ca. 1,5 m montiert
(Abb. 8 und 9). Das Anschlusskabel wird auch hier durch die
Kabinenwand geführt.
