Die Steuerung darf nur unter genauer Einhaltung dieser Anleitungen angeschlossen werden!
Verwenden sie ausnahmslos die mitgelieferten Originalkabel und Originalteile. Nur bei diesen
Kabeln sind die Normen (Leitungsquerschnitt, Isolierung, Temperaturklasse, usw.) sicher
eingehalten.
Kontrollieren sie alle Kabel vor und nach deren Verlegung auf Beschädigungen! Auch leicht
beschädigte Kabel (z. B. Quetschstellen, usw.) sind gefährlich! Sofort durch Servicepersonal
austauschen lassen! Wir verweigern jede Verantwortung auf alle Schäden und Folgeschäden
durch beschädigte Teile.
ACHTUNG!
Die Steuerung ist erst nach Abschluss aller elektrischen
und mechanischen Montagearbeiten (Beleuchtung,
usw.) für den Normalbetrieb bereit!
5.0.0
MONTAGE DER KOMPONENTEN
ACHTUNG!
Die Montage aller Komponenten darf ausschließlich mit
einem Schraubenzieher und keinesfalls mittels
Akkuschrauber erfolgen.

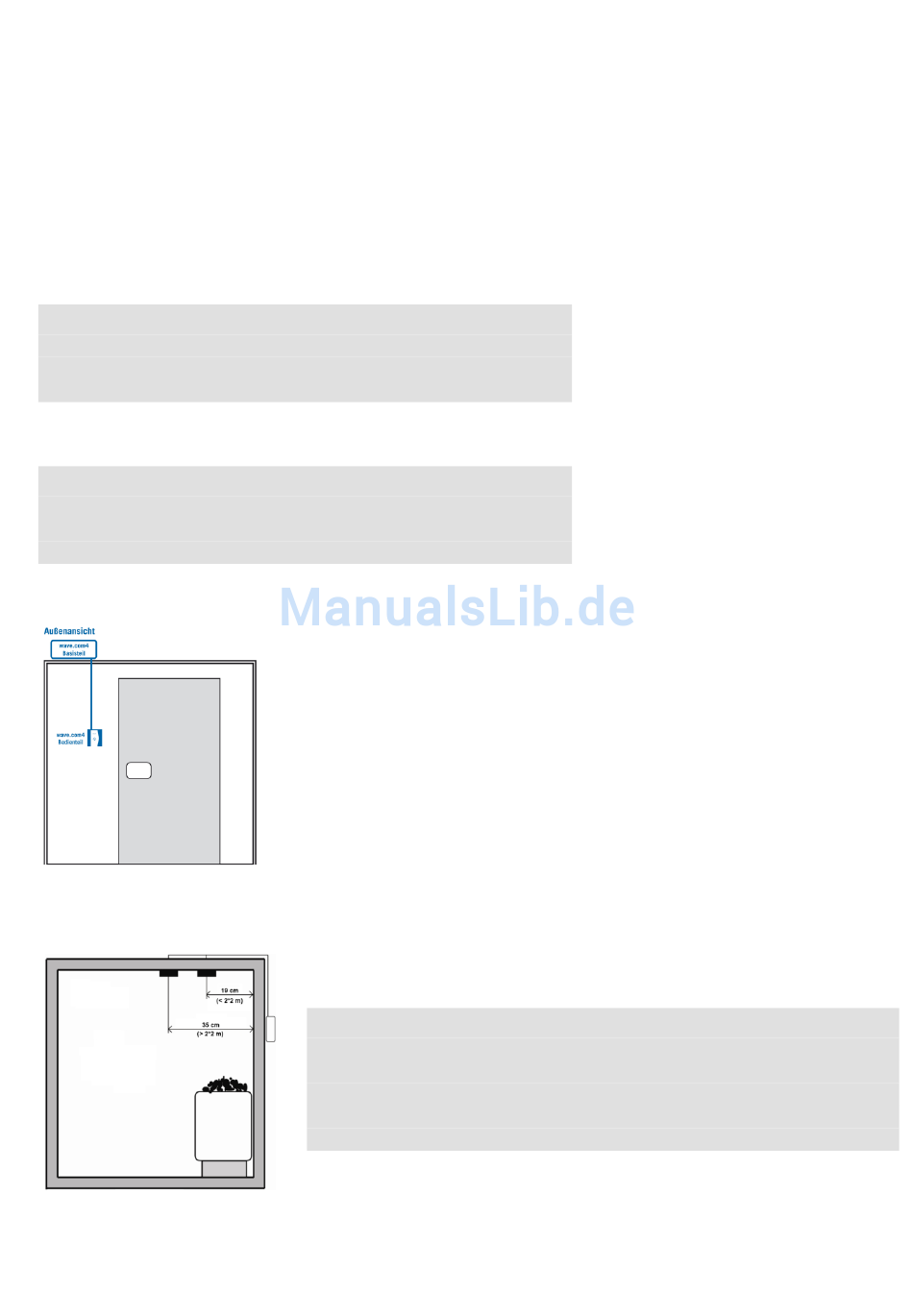

5.1.0
MONTAGE DES LEISTUNGSTEILS
Wave.com4
Basismodul
Abb. 4
5.2.0
VERLEGEN DER FÜHLERLEITUNGEN
Abb. 5
WE DO IT FIRST.
BEDIENUNGSANLEITUNG
Das Leistungsteil wird vorzugsweise dort am Kabinendach montiert,
wo die Kabel zusammenlaufen. Öffnen Sie das Gehäuse. Der Deckel
lässt sich abnehmen. An den Ecken sind Bohrungen vorgesehen,
durch die Sie das Gehäuse festschrauben können. Der elektrische
Anschluss hat normgerecht zu erfolgen. Der Anschlussplan ist im
Kapitel 6 beschrieben.
WICHTIG!
Die Fühlermontage ist besonders genau vorzunehmen und
entscheidet über gutes Saunaklima.
Die Fühlerleitungen dürfen nicht zusammen mit Netzleitungen
verlegt oder durch eine gemeinsame Durchführung geführt
werden, da dies zu einer Störung der Elektronik führen kann!
Seite 19/33
