13W3 B

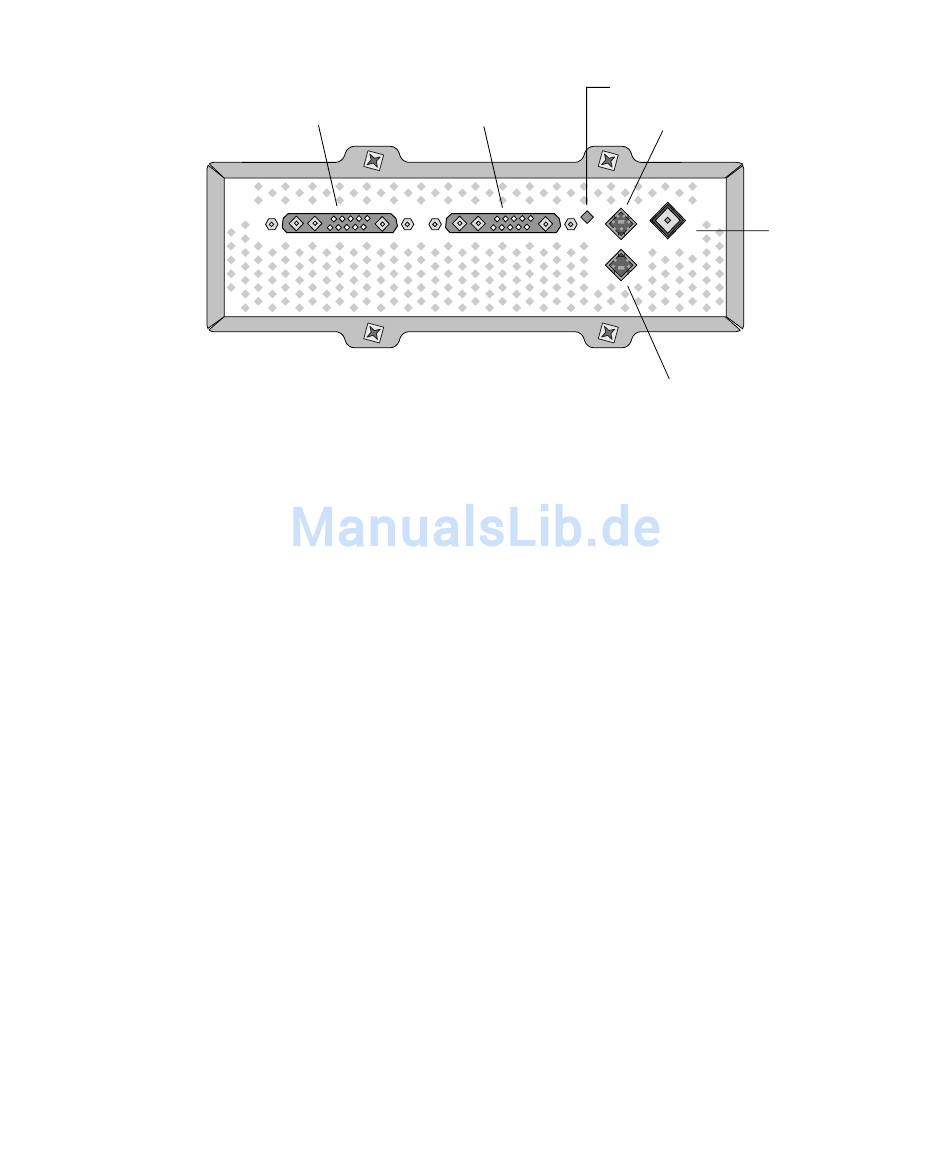

13W3- und Genlock-Anschlüsse des Sun XVR-4000-Grafikbeschleunigers
ABBILDUNG 8-1
2. Schließen Sie das Ende des 13W3-Steckverbinders des Genlock-Kabels an den
13W3-Monitorsteckverbinder des Sun XVR-4000-Grafikbeschleunigers an, für den
Genlocking ausgeführt werden soll (
3. Schließen Sie einen BNC-T-Steckverbinder an den Rückwand-Genlock/BNC-
Stecker des Slave-Sun XVR-4000-Grafikbeschleunigers (
Wiederholen Sie diesen Vorgang für jedes zusätzliche Slave-Gerät, für das Genlock
ausgeführt werden soll.
4. Verbinden Sie das korrekte Ende des Genlock-Kabel-BNC-Steckers mit einem
Ende des BNC-T-Steckers (
Das zusammengesetzte (oder horizontale) Synchronisierungszeichen wird
normalerweise für Genlock verwendet und ist in den meisten Fällen der BNC-
Stecker am schwarzen Kabel. Wenn das Synchronisierungszeichen des Master-
Videoformats die Option sync on green verwendet, verwenden Sie den BNC-
Stecker am grünen Kabel. (Das Genlock-13W3-BNC-Kabel verfügt außerdem über
rote, grüne, blaue oder weiße BNC-Kabel.) Siehe
5. Verbinden Sie bei mehreren Slave-Geräten ein BNC-BNC-Kabel mit dem freien
Ende des BNC-T-Steckverbinders an einem Grafikbeschleuniger und schließen
Sie es an den BNC-T-Steckverbinder des nächsten Slave-Geräts an.
6. Verbinden Sie den 75-Ohm-Abschluss mit dem freien BNC-T-Stecker des letzten
Slave-Geräts.
13W3 A
ABBILDUNG 8-2
).
ABBILDUNG 8-2
Kapitel 8 Genlocking von Sun XVR-4000- Grafikbeschleunigern
Genlock LED-Anzeige
Stereo/Framelock (DIN7)
Genlock-Eingang
(BNC)
S-Video (DIN4)
).
ABBILDUNG 8-2
auf Seite 79.
TABELLE 8-1
) an.
73
