5. Zusammenbau

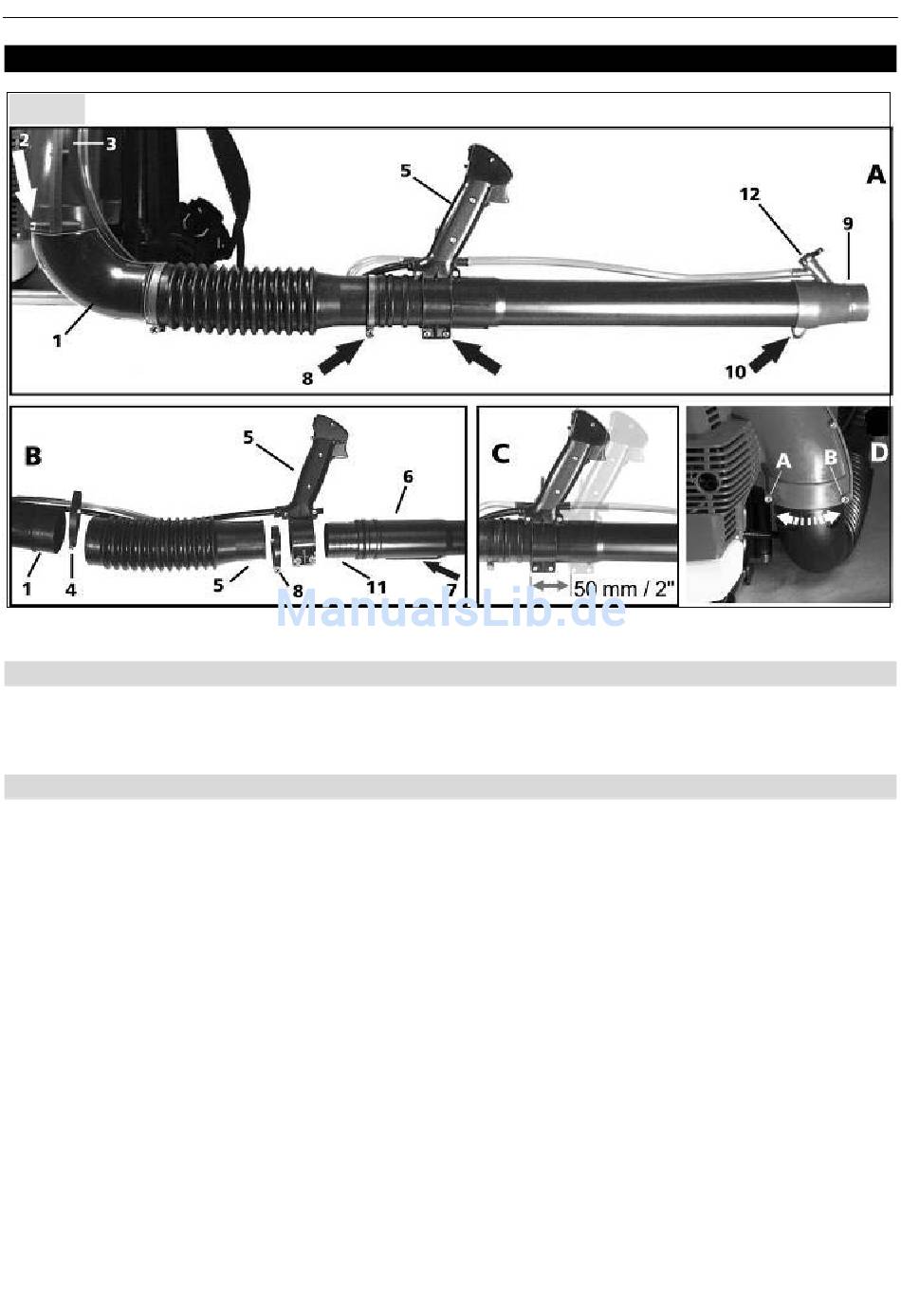

Fig. 4
Vor der ersten Inbetriebnahme muss das Gerät komplettiert werden:
5.1 Sprüheinrichtung montieren
Der Gebläsekrümmer (1) wird in Sprührichtung nach vorne mit den beiden Schrauben (Fig. 4D; A+B) im
Gebläsegehäuse fixiert. Auf leichte Drehbeweglichkeit achten. Faltenschlauch auf Gebläsekrümmer stecken und mit
Schelle (4) befestigen.
5.2 Handgriff, Sprührohr und Sprühdüse montieren
Handgriff (5) (am besten von vorne nach hinten) auf das Sprührohr (6) stecken und auf der gewünschten Position (Fig.
4C) festschrauben. Über eine Führungsrippe (7) am Sprührohr wird die senkrechte Stellung fixiert.
Sprührohr mit der eingepressten Dreh-Muffe (11) bis zum Anschlag in den Faltenschlauch (5) stecken, einrasten und
mit Schelle (8) befestigen.
Hinweis: Über den Handgriff lässt sich das Sprührohr im Faltenschlauch schwenken/drehen. Darauf achten, dass
keine Schlauch- bzw. Kabelverbindungen gelöst oder geknickt werden.
Sprühdüse (9) auf das Sprührohr (senkrecht zum Handgriff) setzen und befestigen (10).
Flüssigkeitsschlauch (2-teilig auf die Nippel am Handgriff und an der Sprühdüse fest aufpressen. Am Faltenschlauch
fixieren. Abstellhahn schließen (Senkrecht-Stellung), Brühe einfüllen und alles auf Dichtheit prüfen.
