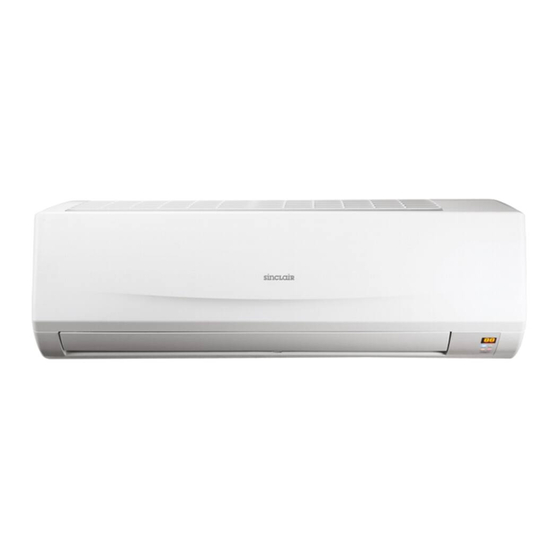

- Seite 1 BEDIENUNGSANLEITUNG ELEMENT 2 SERIES outdoor ASH-09AIE2, ASH-12AIE2 ASH-18AIE2, ASH-24AIE2...
- Seite 2 Übersetzung des Original-Benutzerhandbuches A. Informationen zur Entsorgung für private Benutzer 1. In der Europäischen Union Vorsicht: Dieses Gerät nicht mit normalem Hausmüll entsorgen! Nach einer neuen EU-Richtlinie, die die richtige Vorgehens- weise für Rücknahme, Handhabung und Wiederverwendung Vorsicht: gebrauchter elektrischer und elektronischer Geräte festlegt, An Ihrem Produkt ist dieses müssen alte elektrische und elektronische Geräte gesondert Symbol angebracht.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE ......................2 GERÄTEBESCHREIBUNG ......................5 Außeneinheit ..........................5 INSTALLATION ........................... 6 Aufstellungsschema – Abmessungen ..................6 Installationswerkzeuge ......................7 Auswahl des Installationsortes ....................7 Elektrische Installation ......................8 Außeneinheit installieren ......................9 ... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG Betrieb und Instandhaltung • Diese Anlage darf auch durch Kinder ab 8 Jahren oder Personen mit geminderten physischen, sensorischen oder mentalen Fähigkeiten oder mit ungenügenden Erfahrungen oder Kenntnissen benutzt werden, wenn sie beaufsichtigt werden, oder wenn sie in der gefahrlosen Verwendung der Anlage unterwiesen wurden und sich der möglichen Risiken bewusst sind. - Seite 5 • Treten Sie nicht auf das Gehäuse der Außeneinheit, und legen Sie keine schweren Gegenstände darauf. Sonst kann es zu Beschädigungen der Anlage oder Verletzungen von Personen kommen. WARNUNG Installation • Die Installation muss von entsprechend qualifiziertem Personal durchgeführt werden. Sonst kann es zu Verletzungen von Personen oder Beschädigung der Anlage kommen.
- Seite 6 • Alle elektrischen Leitungen an der Innen- und Außeneinheit müssen durch qualifizierte Personen angeschlossen werden. • Ist die Länge des Netzanschlusskabels nicht ausreichend, kaufen Sie ein neues, ausreichend langes Kabel. Es ist nicht zulässig, mehrere Kabel zu verbinden, um sie zu verlängern. •...
-
Seite 7: Gerätebeschreibung
GERÄTEBESCHREIBUNG Außeneinheit Luftzufuhr Handgriff Luftauslass Hinweis: • Das tatsächliche Produkt kann von der Abbildung oben abweichen. Das tatsächliche Produkt ist maßgeblich. -
Seite 8: Installation
INSTALLATION Aufstellungsschema – Abmessungen Abstand zu Hindernissen Abstand zu mind. 50 cm Hindernissen mind. 30 cm Ablaufrohr Wandabstand mind. 30 cm Abstand zu Hindernissen mind. 50 cm Abstand zu Hindernissen mind. 200 cm... -
Seite 9: Installationswerkzeuge
Installationswerkzeuge 1. Wasserwaage 8. Rohrschneider 2. Schraubendreher 9. Leckdetektor 3. Schlagbohrmaschine 10. Vakuumpumpe 4. Bohrer 11. Manometer 5. Rohraufweitungsvorrichtung 12. Universal-Messgerät 6. Drehmomentschlüssel 13. Inbusschlüssel 7. normaler Schlüssel 14. Roll-Metermaß Hinweis: • Lassen Sie die Installation vom örtlichen Händler durchführen. •... -
Seite 10: Elektrische Installation
Elektrische Installation Sicherheitshinweise 1. Bei der Installation des Gerätes sind elektrotechnische Sicherheitsnormen und Vorschriften zu befolgen. 2. Der verwendete Stromkreis und der Sicherungsschalter müssen ausreichend dimensioniert sein. 3. Überprüfen Sie, ob die Stromversorgung den Anforderungen der Klimaanlage entspricht. Eine instabile Versorgungsspannung oder ein fehlerhafter Anschluss können zu Störungen führen. -
Seite 11: Außeneinheit Installieren
Außeneinheit installieren Schritt 1: Sockel der Außeneinheit befestigen. (Geeigneten Sockel je nach Aufstellungsort wählen.) 1. Wählen Sie einen Aufstellungsort gemäß der Baukonstruktion des Gebäudes aus. 2. Befestigen Sie den Sockel für die Außeneinheit mit Schrauben am ausgewählten Ort. Hinweis: • Bei der Installation der Außeneinheit befolgen Sie die jeweiligen Sicherheitsmaßnahmen. - Seite 12 Schritt 4: Verbindungsrohre an die Außeneinheit anschließen. 1. Entfernen Sie die Ventilkappe und setzen Sie das aufgeweitete Rohrende in den Rohr Ventilanschluss ein. flüssigseitig Ventil Rohr flüssig- gasseitig seitig Ventil gasseitig 2. Ziehen Sie die Überwurfmutter von Hand Anschluss Überwurf- mutter 3.
- Seite 13 Schritt 6: Rohre ausrichten. 1. Die Rohre sollten entlang den Wänden geführt, zweckmäßig gebogen und eventuell verdeckt werden. Der Biegeradius eines Rohrs muss mindestens 10 cm betragen. 2. Steht die Außeneinheit höher als die Bohrung in der Wand, müssen die Rohre Wand vor der Durchführung in den Raum U- förmig gebogen werden, so dass kein...
-
Seite 14: Luft Mit Vakuumpumpe Abpumpen
Luft mit Vakuumpumpe abpumpen 1. Nehmen Sie die Kappen an den flüssig- und gasseitigen Ventilen und die Kappe am Anschluss zum Ventil flüssigseitig Nachfüllen des Kältemittels ab. Manometer 2. Schließen Sie einen Pump- Ventil gasseitig schlauch vom Manometer- Anschluss zum Anschlussstück am Anschluss Ventilkappe Nachfüllen des... -
Seite 15: Überprüfung Nach Der Installation
Überprüfung nach der Installation Überprüfen Sie nach der Beendigung der Installation, ob die folgenden Anforderungen erfüllt sind. zu überprüfende Punkte mögliche Störung Ist die Anlage gut befestigt? Das Gerät kann fallen, vibrieren oder Geräusch ausgeben. Haben Sie die Rohrleitung auf Dichtigkeit Gefahr von unzureichender Kühl-/Heiz- überprüft? leistung bei einem Kältemittelleck. -
Seite 16: Anhang
ANHANG Konfiguration der Verbindungsrohre 1. Standardlänge des Verbindungsrohres: 5 m, 7,5 m, 8 m 2. Die Mindestlänge des Verbindungsrohres beträgt 3 m. 3. Maximale Länge und Höhendifferenz des Verbindungsrohres: max. Länge Höhen- max. Länge Höhen- Kühlleistung Verbindungs- differenz Kühlleistung Verbindungs- differenz rohr max. -
Seite 17: Aufweiten Von Rohrenden
Aufweiten von Rohrenden Hinweis: Rohr Ein Fehler beim Aufweiten der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch. ungerade Grat abgeschrägt 1. Rohre ablängen. • Messen Sie den Abstand zwischen der Innen- und Außeneinheit. -
Seite 18: Informationen Zum Kältemittel
Stromversorgung, und rufen Sie bitte den örtlichen Händler oder den autorisierten Kundendienst. Notrufnummer: 112 HERSTELLER Hersteller: SINCLAIR CORPORATION Ltd., 1-4 Argyll St., London W1F 7LD, UK, www.sinclair-eu.com Die Anlage wurde in China hergestellt (Made in China). VERTRETER, TECHNISCHE UNTERSTÜTZUNG NEPA spol. s r.o.
