Ausbau einer Stromversorgungseinheit

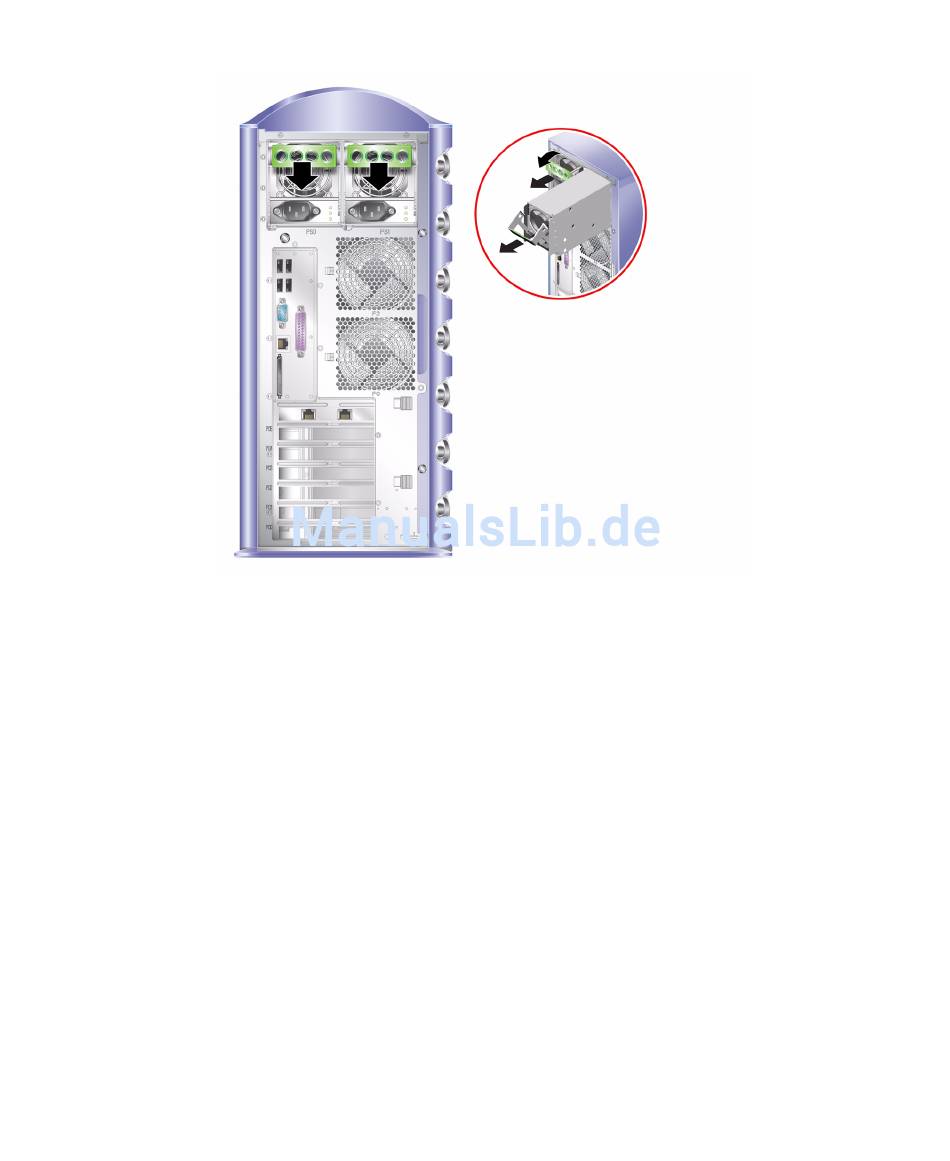

ABBILDUNG 2-4
4. Ziehen Sie die Stromversorgungseinheit an dem grünen Griff aus dem Server
heraus.
Siehe
ABBILDUNG 2-4
5. Legen Sie das Modul auf eine antistatische Unterlage.
6. Setzen Sie die Ersatz-Stromversorgungseinheit in den korrekten Einbauschacht ein.
7. Lassen Sie den Griff in der unteren Position und schieben Sie die Strom-
versorgungseinheit bis zum Anschlag in das Servergehäuse ein.
Achten Sie darauf, dass der Griff in der unteren Position bleibt, bis die Strom-
versorgungseinheit bis zum Anschlag eingeschoben wurde, da andernfalls die
Verbindung zur Stromverteilungskarte im Server nicht hergestellt werden kann.
.
Kapitel 2 Aus- und Einbau von Bauteilen 27
