Montage des AMT

Abdeckungen entfernen

Wenn die Abdeckungen des AMT abgenommen sind, ist der
Zugang zu Kabeln und internen Komponenten problemlos
möglich.
Tipp: Legen Sie bei den folgenden Verfahrensabläufen die
Abdeckungen und deren Befestigungselemente in Gruppen
beiseite, und zwar in der Reihenfolge, in der Sie sie entfernt
haben. Dies erleichtert später die erneute Zusammensetzung.
So entfernen Sie die Abdeckungen:
1.
2. Heben Sie die Abdeckung an und schieben Sie sie
3. Entfernen Sie mithilfe eines ⁵₃₂ mm-Inbusschlüssels die
Klopfen Sie mit einem Gummihammer oder dem
Handballen in nach oben gerichtetem Winkel gegen die
Seite der oberen Säulenabdeckung, um die Verriegelung
zu lösen.

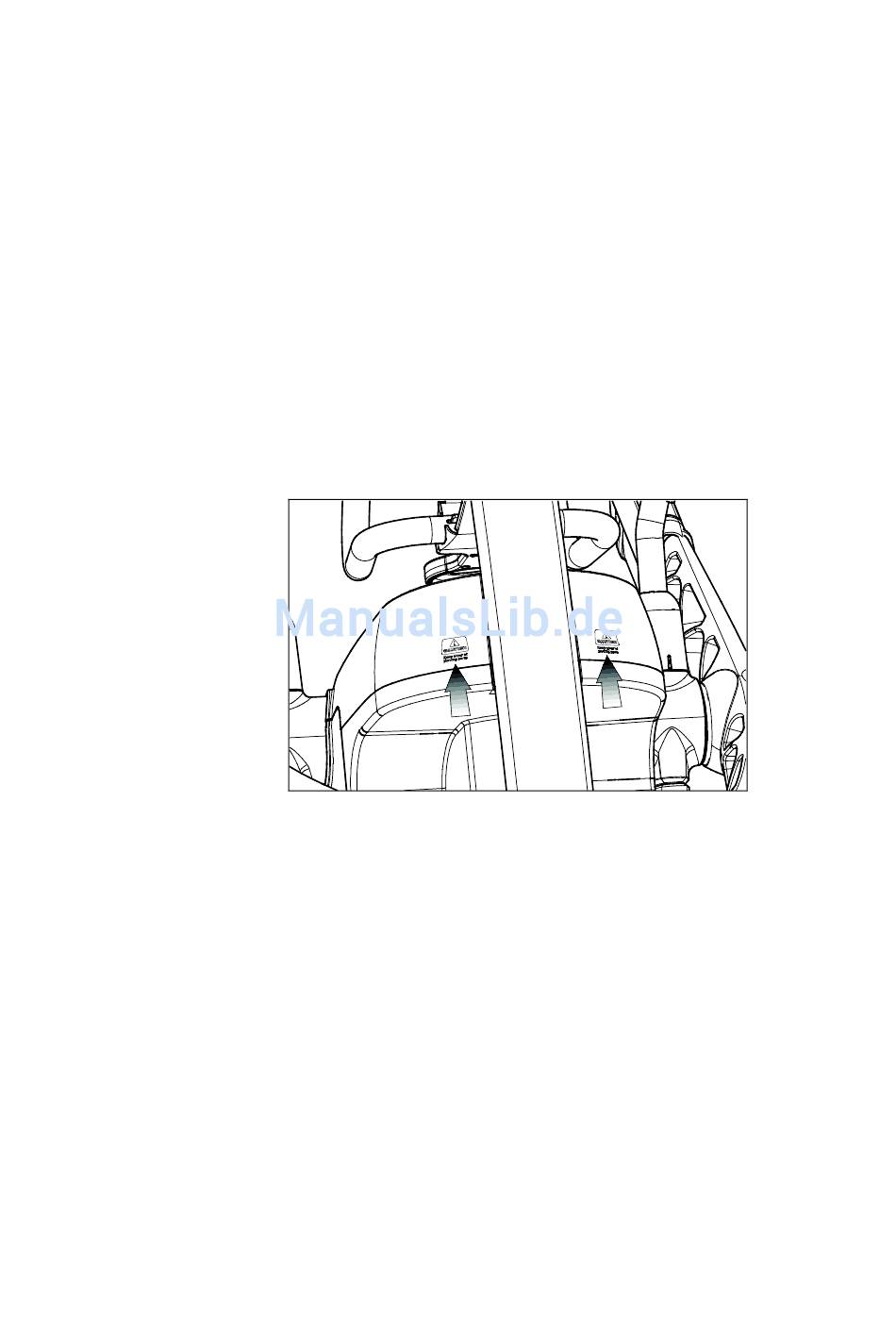

Abbildung 6: Stelle zum Druckausüben bei Entfernen der
oberen Abdeckung
anschließend in Richtung Geräterückseite und heraus.
25,4 mm (1 Zoll)-Halbrundschrauben am unteren Teil der
vorderen Abdeckung und lösen Sie anschließend die
Abdeckung.
23
