Anschließen Des Fernsehkabels - Precor P80-Console Betriebs Und Installationsanleitung

34
Anschließen des Fernsehkabels
Der Fernsehempfänger der Konsole ist in die hintere
Abdeckung der Konsole montiert. Der Empfänger enthält
einen kurzen Kabeladapter, mit dem Sie das Fernsehkabel an
der Außenseite der hinteren Abdeckung anschließen können.
So schließen Sie das Fernsehkabel an:
1.
2. Führen Sie das Kabel gegen den Uhrzeigersinn um die
3. Befestigen Sie den Anschluss am Kabel an dem Anschluss
4. Verwenden Sie Kabelbinder aus Kunststoff, um die
Die folgende Abbildung zeigt, wie das Kabel nach der
Verlegung positioniert werden muss.

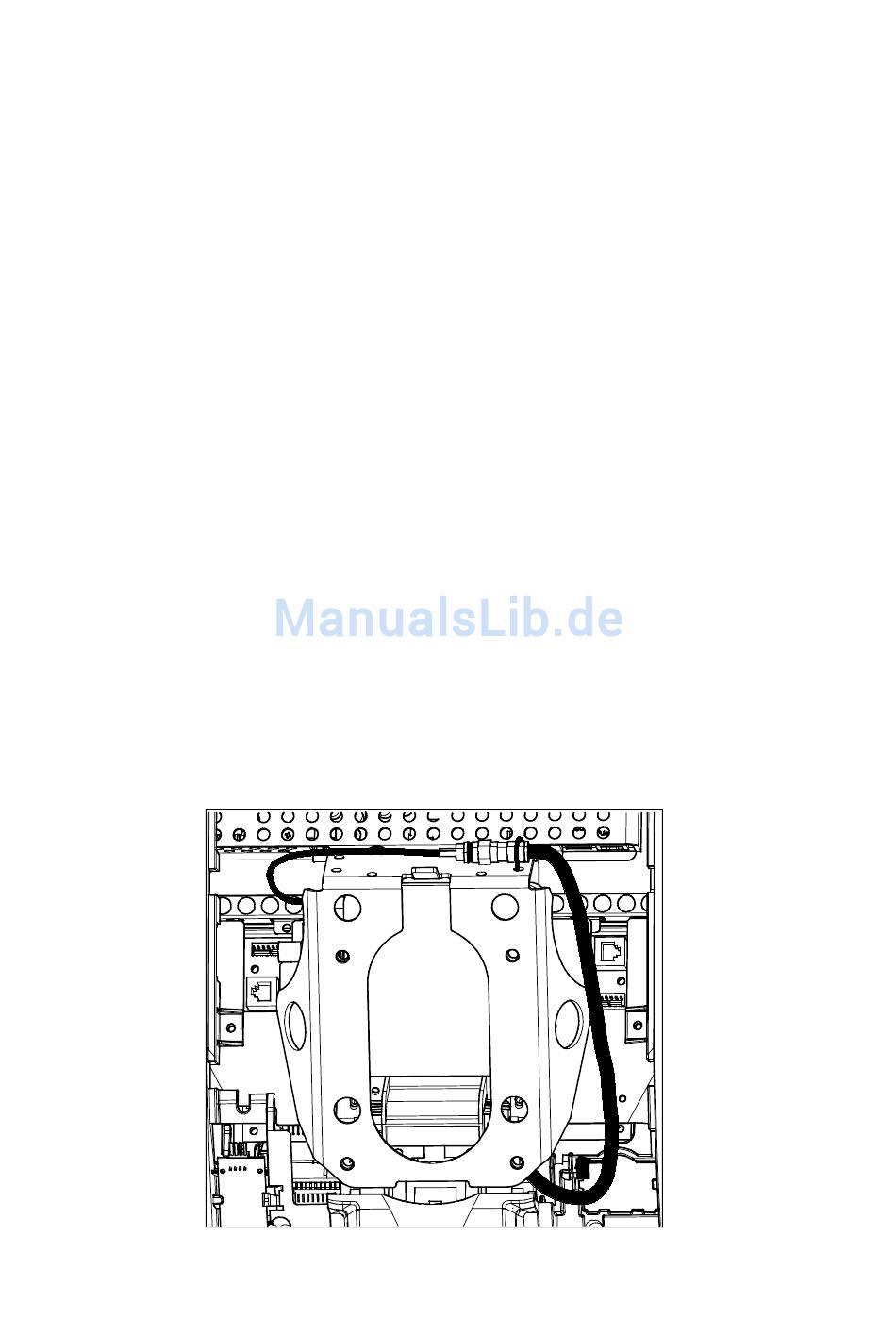

Abbildung 12: Anschließen des Fernsehkabels
Montage und Instandhaltung des Adaptive Motion Trainers: AMT 885 / 835
Ziehen Sie das Kabel durch die untere rechte Ecke der
hinteren Abdeckung heraus.
Außenseite der hinteren Abdeckung.
am Empfängerkabel und ziehen Sie die beiden Anschlüsse
mithilfe zweier ⁷₁₆ mm-Gabelschlüssel gut fest.
Positionieren Sie beide Anschlüsse über der oberen
rechten Ecke der hinteren Abdeckung.
Anschlüsse sicher an der Oberseite der hinteren
Abdeckung zu befestigen. Führen Sie den Kabelbilder
durch die zwei kleinen Löcher neben der oberen rechten
Ecke der hinteren Abdeckung, wickeln Sie sie
anschließend um die Anschlüsse und ziehen Sie sie sicher
fest. Schneiden Sie das überstehende Ende des
Kabelbinders ab und entfernen Sie es.
