Die Konsole installieren
Anschließen von Kabeln (P30)
Ziehen Sie nach dem Einsetzen der Konsole die einzelnen
Kabel aus dem Ende des Kabelsatzes auseinander und
schließen diese an die entsprechenden Steckverbinder in der
Konsole an. Zum Identifizieren von Kabel und Steckverbinder
siehe Abbildung und Tabelle unten.

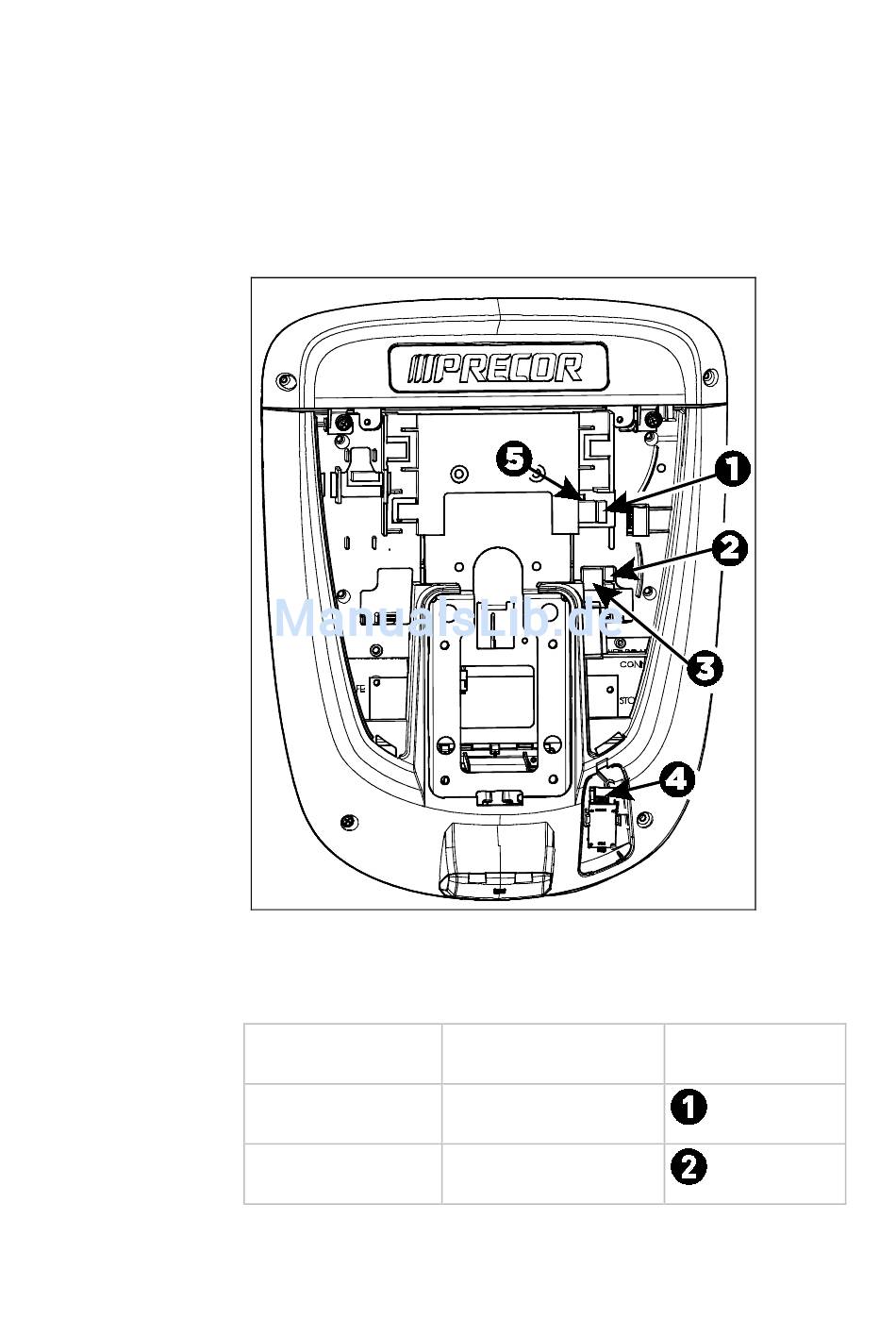

Abbildung 17: Kabelanschlüsse, P30-Konsole
Tabelle 2. Interne Kabelanschlüsse bei P30
Kabel
Fitnessschlüssel
(nur Laufband)
Auto Stop-Sensor
(nur Laufbänder)
Steckverbindungstyp
6-polige Kontaktleiste,
codiert
4-polige Kontaktleiste,
codiert
39
Lage des
Steckverbinders
