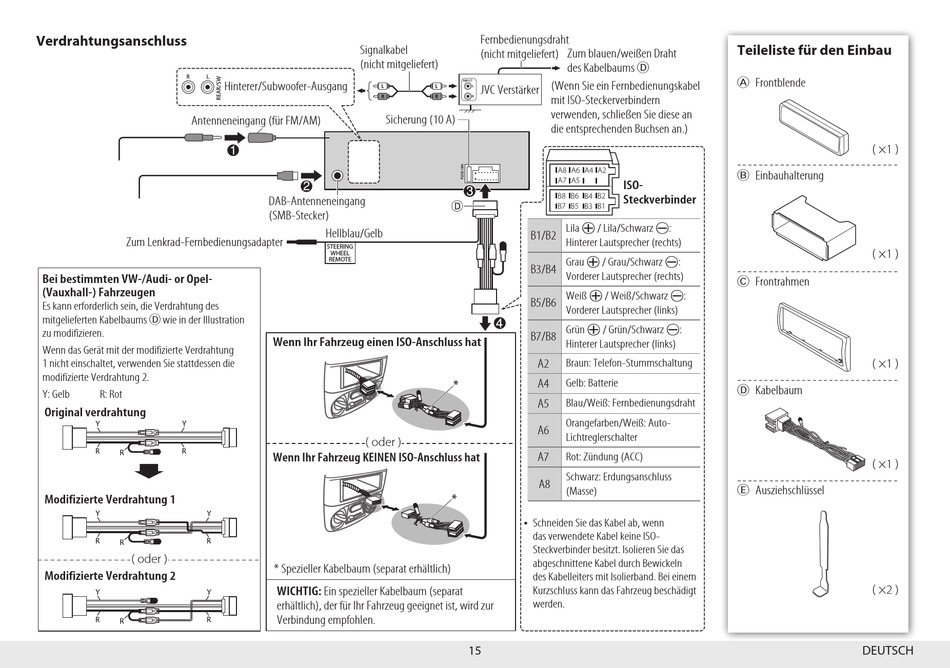

Verdrahtungsanschluss
Antenneneingang (für FM/AM)
Zum Lenkrad-Fernbedienungsadapter
Bei bestimmten VW-/Audi- or Opel-
(Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des
mitgelieferten Kabelbaums D wie in der Illustration
zu modifizieren.
Wenn das Gerät mit der modifizierte Verdrahtung
1 nicht einschaltet, verwenden Sie stattdessen die
modifizierte Verdrahtung 2.
Y: Gelb R: Rot
Original verdrahtung
Modifizierte Verdrahtung 1
( oder )
Modifizierte Verdrahtung 2
Signalkabel
(nicht mitgeliefert)
Hinterer/Subwoofer-Ausgang
Sicherung (10 A)
DAB-Antenneneingang
(SMB-Stecker)
Hellblau/Gelb
STEERING
WHEEL
REMOTE
Wenn Ihr Fahrzeug einen ISO-Anschluss hat
( oder )
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
* Spezieller Kabelbaum (separat erhältlich)
WICHTIG: Ein spezieller Kabelbaum (separat
erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur
Verbindung empfohlen.
Fernbedienungsdraht
Zum blauen/weißen Draht
(nicht mitgeliefert)
des Kabelbaums D
(Wenn Sie ein Fernbedienungskabel
JVC Verstärker
mit ISO-Steckerverbindern
verwenden, schließen Sie diese an
die entsprechenden Buchsen an.)
ISO-
Steckverbinder
Lila ª / Lila/Schwarz ·:
B1/B2
Hinterer Lautsprecher (rechts)
Grau ª / Grau/Schwarz ·:
B3/B4
Vorderer Lautsprecher (rechts)
Weiß ª / Weiß/Schwarz ·:
B5/B6
Vorderer Lautsprecher (links)
Grün ª / Grün/Schwarz ·:
B7/B8
Hinterer Lautsprecher (links)
A2 Braun: Telefon-Stummschaltung
A4 Gelb: Batterie
A5 Blau/Weiß: Fernbedienungsdraht
Orangefarben/Weiß: Auto-
A6
Lichtreglerschalter
A7 Rot: Zündung (ACC)
Schwarz: Erdungsanschluss
A8
(Masse)
•
Schneiden Sie das Kabel ab, wenn
das verwendete Kabel keine ISO-
Steckverbinder besitzt. Isolieren Sie das
abgeschnittene Kabel durch Bewickeln
des Kabelleiters mit Isolierband. Bei einem
Kurzschluss kann das Fahrzeug beschädigt
werden.
15
Teileliste für den Einbau
A Frontblende
( ×1 )
B Einbauhalterung
( ×1 )
C Frontrahmen
( ×1 )
D Kabelbaum
( ×1 )
E Ausziehschlüssel
( ×2 )
DEUTSCH
