2.4 Zusammenfassung der Leuchtenfunktionen

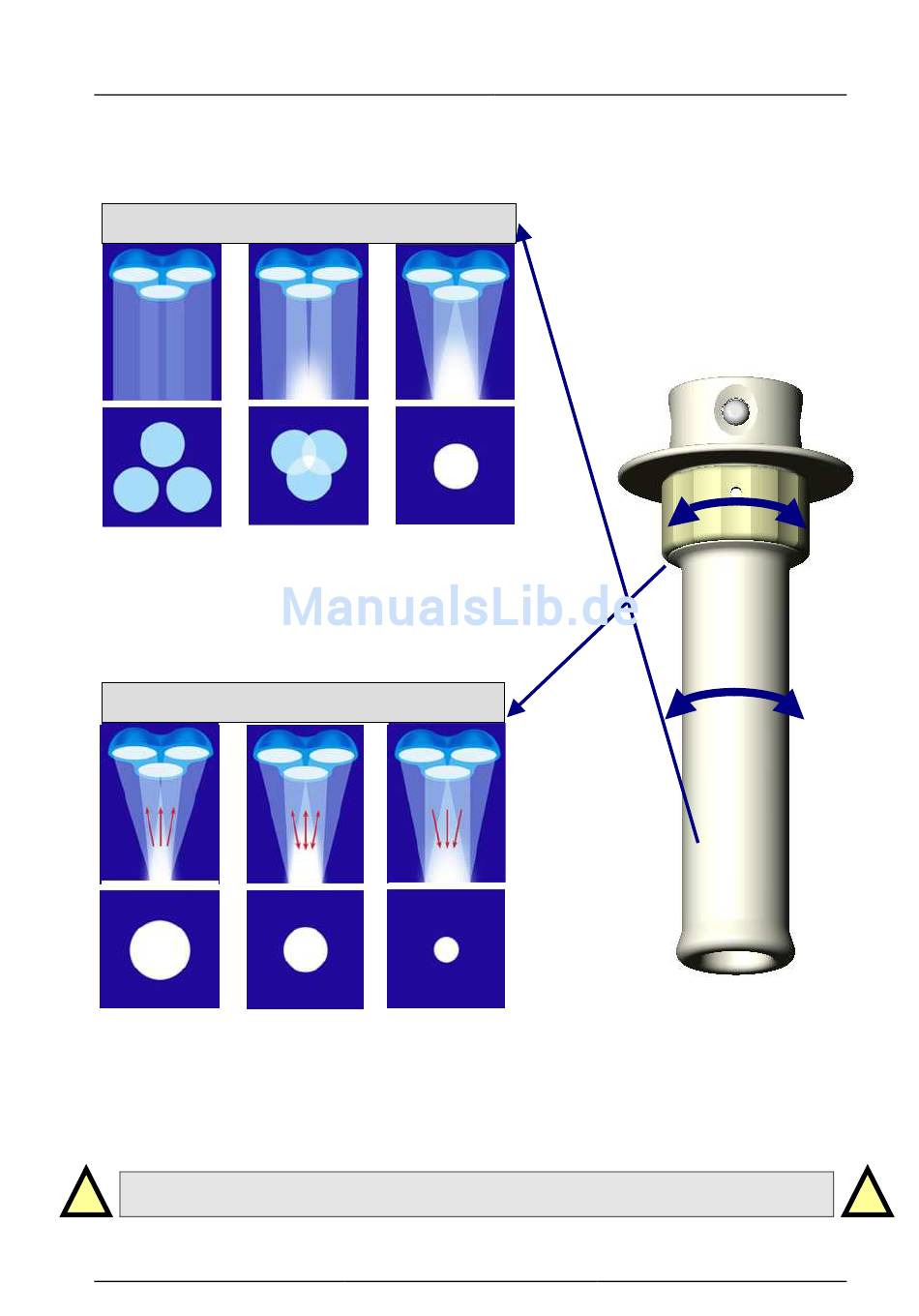

Leuchtfelderzusammenführung und Fokussierung
LEUCHTFELDERZUSAMMENFÜHRUNG
Bei der Leuchtfelderzusammenführung werden die
von den einzelnen Reflektoren projizierten Leuchtfel-
der auf ein Leuchtfeld zusammengeführt. Die Leucht-
felder überlappen sich.
Dies geschieht durch Drehung des sterilisierbaren
Handgriffes (1).
FOKUSSIERUNG
Bei der Fokussierung verschieben sich die Glühlam-
pe in den einzelnen Reflektoren. Über die Fokussie-
rung wird eine exakte Anpassung des Leuchtfeldes an
die Größe des Wundfeldes erreicht.
Die Fokussierung erfolgt über eine Drehung des
Stellringes (2) am sterilisierbaren Handgriff.
Immer zuerst die Leuchtfelder zusammenführen durch Drehung des Handgriffes (1),
!
dann je nach Bedarf fokussieren durch Drehung des Stellringes (2).
59200001 Ausgabe 12
Dr. Mach
Leuchten + Technik
Handgriff (1)
06.02.2010 / Bak Seite 7/26
Stellring (2)
!
