4.3.3 Austausch der Streulinse

Die Streulinsen sind aus einem hochwertigen Kunst-
stoff hergestellt. Sollten die Streulinsen ihre opti-
schen Eigenschaften verlieren, vermindert dies die
zur Verfügung stehende Lichtintensität. Es ist unter
Umständen notwendig, die Streulinsen auszutau-
schen.
Zum Austausch der Streulinsen wie folgt vorgehen:
Die neue Streulinse nur auf einer weichen kratz-
freien Unterlage ablegen, um die Oberfläche zu
schonen.
•
• Das Oberteil abnehmen (siehe Punkt 4.2).
ACHTUNG: Unmittelbar nach dem Betrieb der
Leuchte können Gehäuseteile heiß sein.
1

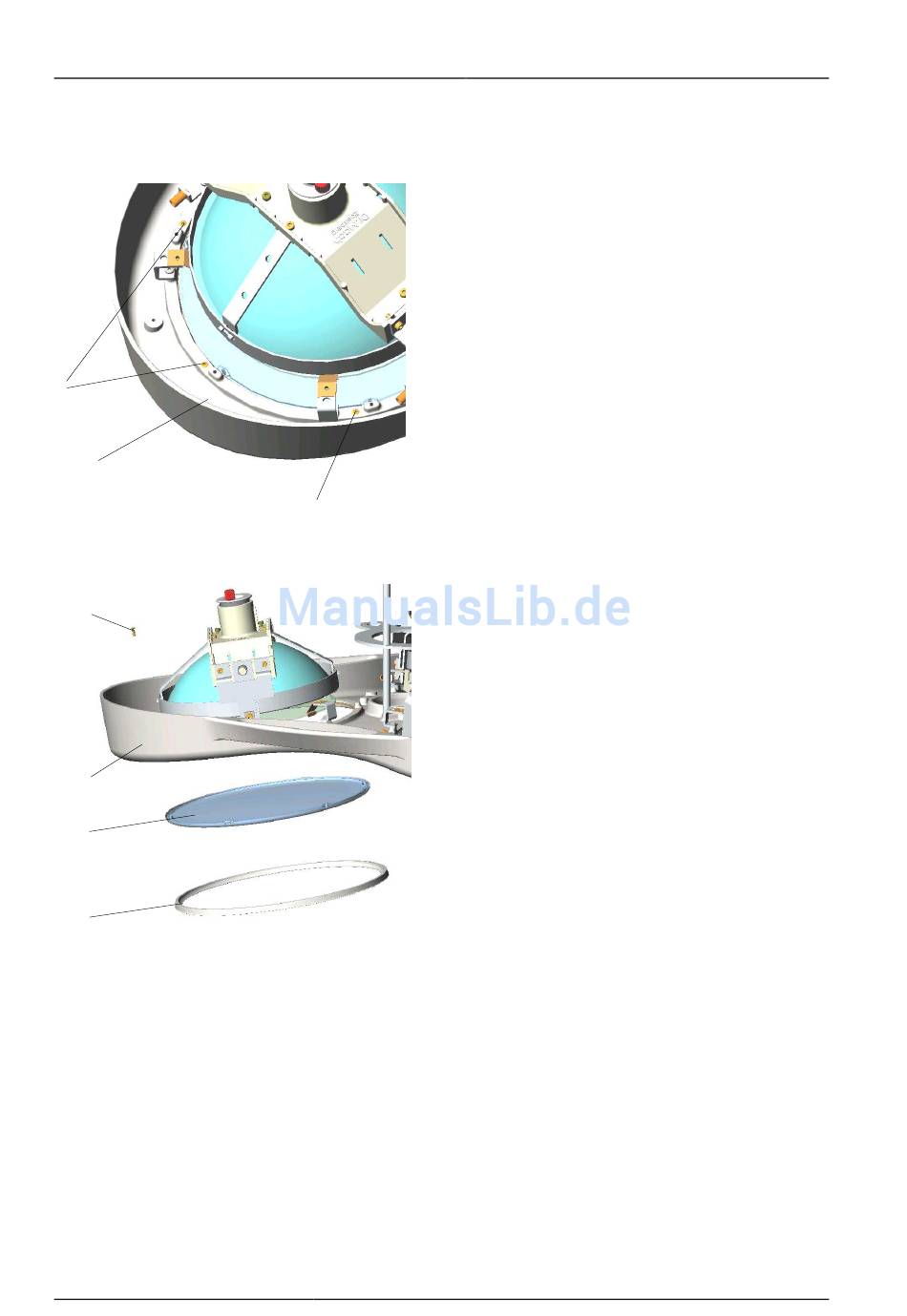

• Die sechs Schrauben 1 am Gehäuseunterteil 2
mit einem Kreuzschlitzschraubendreher lösen.
ACHTUNG: Die Streulinse 3 und den Haltering
4 dabei festhalten, diese könnten nach dem
Lösen der Schrauben nach unten herausfal-
len.
• Die Streulinse 3 und den Haltering 4 nach unten
abnehmen.
• Die neue Streulinse einsetzen.
• Die Streulinse und den Haltering am Gehäuse-
Unterteil befestigen.
ACHTUNG: Die Schrauben 1 im Haltering 4
nicht überdrehen, da dieser aus Kunststoff ist
und das Gewinde beschädigt werden kann.
Die Schrauben 1 gegen Lösen mit Siche-
rungslack oder entsprechendem Kleber am
Schraubenkopf sichern.
