Mach LED 110
3.

Montageanleitung

Lieferumfang
• 1x 5-Fußmittelteil aus Kunststoff
• 2x Ausleger mit Feststellrollen
• 2x Ausleger mit elektrisch leitfähigen Rollen
• 1x Ausleger mit Rolle
• 1x Klemmscheibe mit Nocken
• 1x Zylinderschraube M8 mit Zahnscheibe
• 1x Stativrohr (untere Hälfte)
• 1x Stativrohr (obere Hälfte)
• Leuchtenkörper mit Arm
• Montageanleitung/Gebrauchsanweisung Stativ
• Gebrauchsanweisung Leuchtenkörper

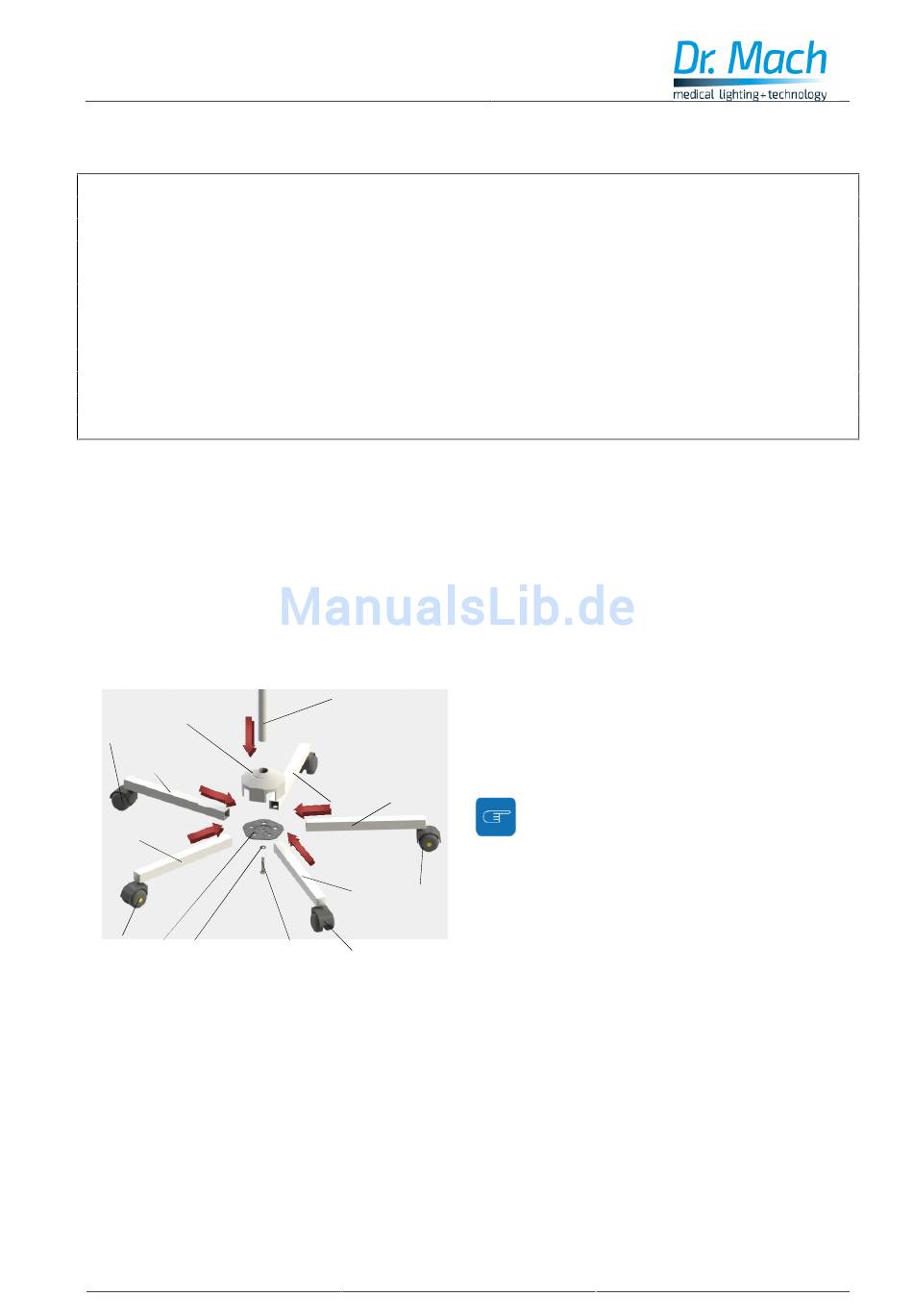

3.1 Montage des Statives

1
11
10
6
13 3 4
59130001
2
8
9
7 14
5
12
Ausgabe 06
• Das 5-Fußmittelteil 1 auf das Stativrohr ∅18 2
aufstecken. Die Schwergängigkeit dient dem
spielfreien Sitz.
•
Die Klemmscheibe mit Nocken 3 (Nocken zei-
gen nach innen) mit der Zahnscheibe 4 und der
Zylinderschraube M8 5 vormontieren, so dass
der Ausleger 6 noch leicht in das Fußmittelteil
eingesteckt werden kann.
•
Die fehlenden vier Ausleger 7-10 nach der links
gezeigten Reihenfolge in das Fußmittelteil ein-
stecken. Die Ausleger werden durch die No-
cken der Klemmscheibe gehalten.
Hinweis: Achten Sie darauf dass die bei-
den mit Bremsen versehenen Laufrollen 11 und
12, sowie die beiden elektrisch leitfähigen Rol-
len 13 und 14 gegenüberliegend montiert wer-
den.
•
Die Klemmscheibe mit einem Innensechskant-
schlüssel SW6 festschrauben (ca. 15Nm).
Die Nocken der Klemmscheibe müssen in den
Bohrungen der Ausleger liegen, damit jeder
Ausleger mit dem Stativrohr und Fußmittelteil
festgeklemmt wird.
Die Nocken sind gleichzeitig ein Schutz gegen
das Herausziehen der Ausleger.
17.04.2015 / Bak.We Seite 8/22
