PRIMO
Abmessungen
Länge
Länge Primo
Auslassstutzen, innen: Länge 110 mm

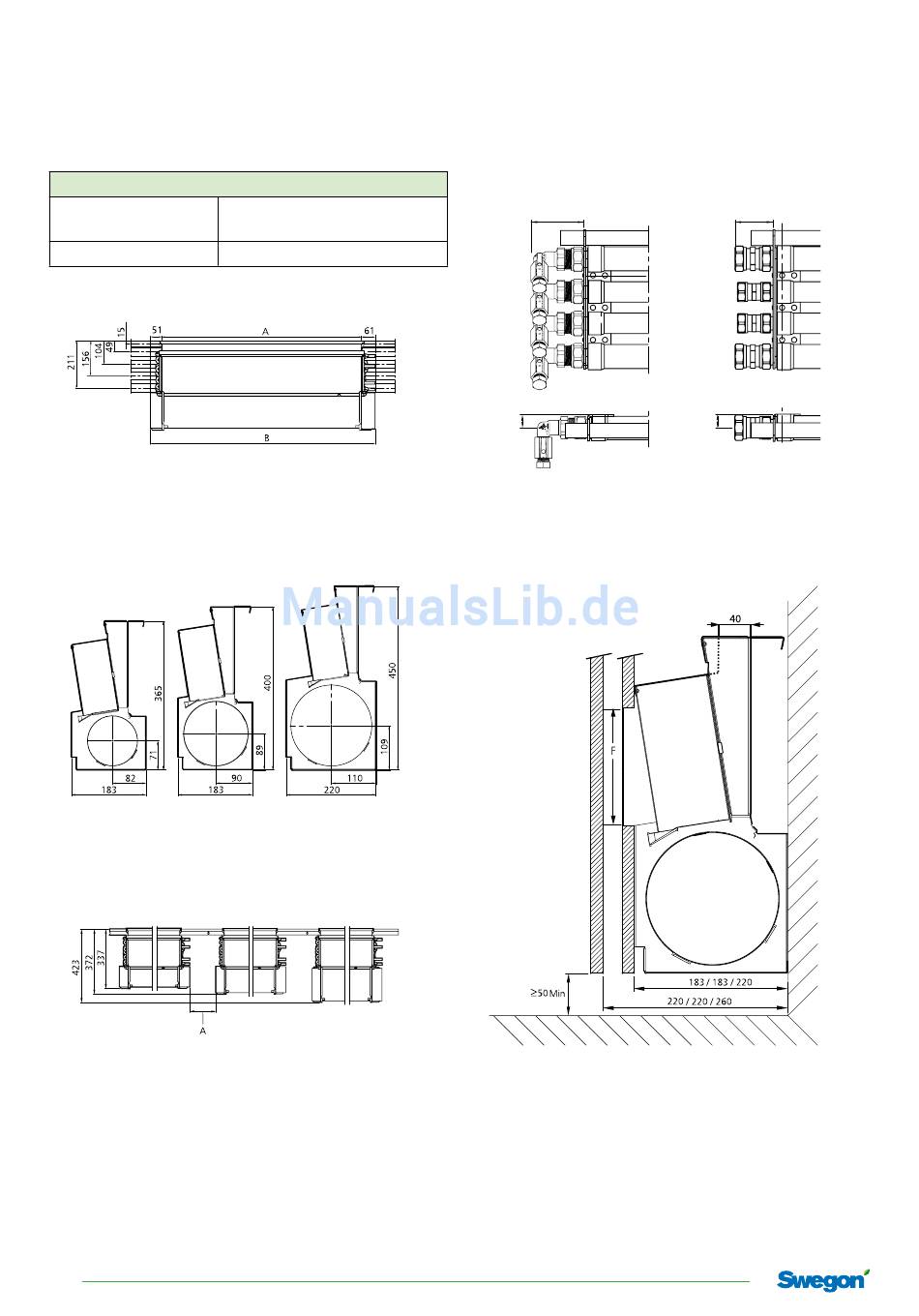

Abbildung 11. Vorderansicht.
A = Auslassstutzen, B = Länge
Abbildung 12. Ansicht: Endstück.
Ø 125, Ø 160 ja Ø 200
Abbildung 13. Platz für Montage.
A = kleinster Montageabstand 200 mm
22
Recht zu Konstruktionsänderungen vorbehalten.
B = 600, 800, 1000, 1300 und
1600 mm
A
73
22,5
Abbildung 14. Anschlussteile.
A = Rohrabschluss, B = Rohranschluss
Abbildung 15. Sekundärluftöffnung.
Der Minimumabstand zwischen Boden und Verkleidung oder
Zirkulationsöffnung im Frontpaneel.
F = geformtes Frontgitter 130 x Gerätelänge (mm), wo die freie
Fläche mindestens 49 % beträgt.
20160301
B
63
22,5
