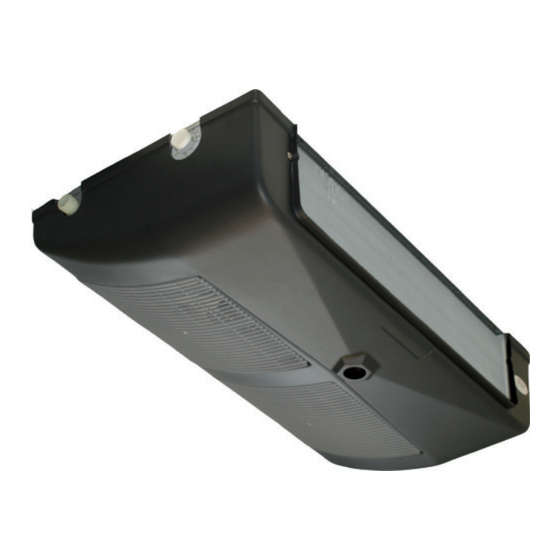

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG Fujitsu know-how Ihr kurzer Weg zur elektronischen WEINKLIMA Dokumentation. Bitte am Gerät anbringen! Deckenmodell SPC 30EVPL SPC 48EVPL SPC 82EVPL SPC 122EVPL SPC 170EVPL SPC 230EVPL...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheit Wartung Konformitätserklärung Technische Daten Abmessungen Inneneinheit Funk - Fernbedienung Schaltkasten Außeneinheit Mindestabstände zu Hindernissen Kältekreislauf Schaltplan 10. Lieferumfang 11. Anschluss Luftbefeuchter 12. Fernbedienung 12.1 Übersicht Funk-Fernbedienung 12.2 Erstinbetriebnahme 13. Benutzermenü 13.1 Einstellungen: Temperatur und Feuchte 13.2 Weitere Funktionen 14. -
Seite 3: Einleitung
SPC 82EVPL gültig. Für Schäden die durch Nichtbeachtung dieser SPC 122EVPL Montage- und Betriebsanleitung entstehen, übernimmt SPC 170EVPL die Swegon Germany GmbH keine Haftung. SPC 230EVPL 1.2 Mitgeltende Unterlagen 1.6 Typenschild Beachten Sie bei der Bedienung und Installation Jedes Friax Klimagerät ist mit einem Typenschild versehen, unbedingt alle Anleitungen, die anderen Komponenten auf welchem die wichtigsten Geräteinformationen vermerkt... -
Seite 4: Sicherheit
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Friax Klimageräte sind nach dem Stand der Technik und 2.1 Sicherheits- und Warnhinweise anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht Beachten Sie bei der Montage und Bedienung die bestimmungsgemäßer Verwendung Gefahr für Leib allgemeinen Sicherheitshinweise und Warnhinweise, die und Leben des Fachhandwerkers oder Dritter bzw. -
Seite 5: Allgemeine Sicherheitshinweise
2.3 Allgemeine Sicherheitshinweise 2.3.5 Elektrische Anschlüsse Alle elektrischen Anschlüsse, Kabelquerschnitte, Absicherungen usw. müssen durch eine Elektrofachkraft, 2.3.1 Persönliche Schutzausrüstung unter Berücksichtigung der aktuelle Gesetzeslage Tragen Sie beim Umgang mit Kältemitteln geeignete und dem aktuellen Stand der Technik entsprechend, Schutzkleidung, Schutzhandschuhe und eine Schutzbrille. durchgeführt werden. -
Seite 6: Erste Hilfe
Detaillierte Informationen zu den Eigenschaften der eingesetzten Kältemittel und Öle entnehmen Sie 3. Wartung bitte den entsprechenden Sicherheitsdatenblättern, welche Sie bei der Swegon Germany GmbH anfragen Eine Wartung soll in regelmäßigen Abständen, unsere können. Empfehlung ist mindestens alle 12 Monate, nach EN 378, Teil 2 durchgeführt werden. -
Seite 7: Konformitätserklärung
4. Konformitätserklärung FR-SPC-DF-0116 DECLARATION DU FABRICANT MANUFACTURER’S CERTIFICATE DECLARE QUE NOTRE APPAREIL APPARTENANT A UNE DES GAMMES SUIVANTES : ERKLÄRT, DASS UNSER GERÄT, ZU EINEM DER FOLGENDEN BEREICHE GEHÖRT.: SPC 30 EVPL (Classic-Genesis-Vintage) - SPC 48 EVPL (Classic-Genesis-Vintage) - SPC 82 EVPL (Classic-Genesis-Vintage) - SPC 122 EVPL (Classic-Genesis-Vintage) - SPC 170 EVPL (Classic-Genesis- Vintage) - SPC 230 EVPL (Classic-Genesis-Vintage) SPC 30 EVG / EVI (Genesis –... -
Seite 8: Technische Daten
5. Technische Daten Modell SPC 30EVPL SPC 48EVPL SPC 82EVPL Nennkälteleistung 1.100 1.550 Nennheizleistung Spannung Frequenz Stromaufnahme • Kühlen • Heizen Absicherung Leistungsaufnahme • Kühlen 0,365 0,508 0,870 • Heizen 0,850 0,850 0,850 Kondensatanschluss (Durchmesser) Wasseranschluss für Befeuchtung DN (inch) - Seite 9 Modell SPC 122EVPL SPC 170EVPL SPC 230EVPL Nennkälteleistung 2.200 2.900 3.500 Nennheizleistung 1.000 1.600 2.000 Spannung Frequenz Stromaufnahme • Kühlen 11,4 • Heizen Absicherung Leistungsaufnahme • Kühlen 1,080 1,496 2,040 • Heizen 1,000 1,600 2,000 Kondensatanschluss (Durchmesser) Wasseranschluss für Befeuchtung DN (inch) 10 (3/4) 10 (3/4)
-
Seite 10: Abmessungen
6. Abmessungen 6.1 Inneneinheit SPC 30-48 Ø 9 Ø 20 SPC 82-122 Ø 8 Ø 1“G SPC 170 Ø 8 1174 Ø 1“G SPC230 Ø 8 1540 Ø 1“G Einheit: mm... -
Seite 11: Funk - Fernbedienung
6.2 Funk - Fernbedienung 6.3 Schaltkasten 4 x Ø6.2 Einheit: mm... -
Seite 12: Außeneinheit
6.4 Außeneinheit SPC 30-48 SPC 82-122 SPC 170-230 Einheit: mm... -
Seite 13: Mindestabstände Zu Hindernissen
7. Mindestabstände zu Hindernissen Inneneinheit min. 440 Außeneinheit min. 150 min. 220 min. 400 min. 250 Einheit: mm... -
Seite 14: Kältekreislauf
8. Kältekreislauf EVPL Verdampfer Inneneinheit Serviceventil Druckschalter Verflüssiger Verdichter Außeneinheit Aufstellung Außeneinheit oberhalb Max. Höhenunterschied Bei einem Höhenunterschied von mehr als 2 Meter, bei höher stehender Außeneinheit, sind Ölhebebögen alle 2 Meter vorzusehen. -
Seite 15: Schaltplan
9. Schaltplan SPC 30-48EVPL Schaltkasten Verdampferfühler Temperatur oder Stromversorgung T°C Feuchtefühler Verflüssiger Verdampfer 230V - 50Hz EC Motorsteuerung Kondensator- fühler 3x1mm² 3x1mm² COND 3x1,5² Spannungsversorgung 230 V/50 Hz/1 Ph N 5x1,5² 2x0,5² 5x1,5² 3x1² max 20 m Temperatur- und Feuchtefühler 10 V gelb 0-10 V... - Seite 16 SPC 82-122EVPL Schaltkasten Verdampferfühler Temperatur oder Stromversorgung T°C Feuchtefühler Verflüssiger Verdampfer 230V - 50Hz EC Motorsteuerung Kondensator- fühler 3x1mm² 3x1mm² COND 3x1,5² Spannungsversorgung 230 V/50 Hz/1 Ph N 4x1,5² 2x0,5² 5x1,5² max. 20 m Temperatur- und Feuchtefühler Außeneinheit Inneneinheit...
- Seite 17 SPC 170-230EVPL Schaltkasten Verdampferfühler Temperatur oder Stromversorgung T°C Feuchtefühler Verflüssiger Verdampfer 230V - 50Hz EC Motorsteuerung Kondensator- fühler 3x1mm² 3x1mm² COND 170; 3x1,5² 230; 3x2,5² Spannungsversorgung 230 V/50 Hz 4x1,5² 170; 6x1,5² 2x0,5² 230; 6x2,5² max 20 m Temperatur- und Feuchtefühler Außeneinheit HGR %...
-
Seite 18: Lieferumfang
10. Lieferumfang Abbildung Bezeichnung Funk-Fernbedienung 5 Meter Patch-Kabel mit RJ45 Schaltkasten Inneneinheit Außeneinheit... -
Seite 19: Anschluss Luftbefeuchter
11. Anschluss Luftbefeuchter Schlauchanschluss 10/13 mm Anschlussgewinde (3/4“) Sollte der Wasservordruck mehr als 2,5 bar betragen, muss ein Druck-Reduzierventil vorgebaut werden. Option Druck-Reduzierventil (KLP-Kit) Maximal zulässiger Vordruck für das Druck-Reduzierventil ist 6 bar. -
Seite 20: Fernbedienung
12. Fernbedienung 7 8 9 12.1 Übersicht Funk-Fernbedienung Spannungsversorgung: Batterie 2x 1,5 V (AA) Cursor-Taste links Cursor-Taste rechts Bestätigungs-Taste Rot: Heizbetrieb Zurück-Taste Stopp-Taste Grün: Kühlbetrieb Rot: blinkend: Alarm 1: Konfi gurationsebene Die Fernbedienung kann an jedem Ort installiert werden. 2: Tastensperre aktiv Die maximale Reichweite beträgt 100m in freiem Gelände. -
Seite 21: Erstinbetriebnahme
12.2 Erstinbetriebnahme 12.2.1 Arbeitsschritt 1 Synchronisation der Fernbedienung mit dem Schaltkasten 1. Einstecken des Netzkabels in die Steckdose. Einschalten der Spannung. Die drei LEDs (rot, orange und grün) leuchten auf, nach wenigen Sekunden leuchtet nur noch die rote. Hinweis Von diesem Moment an startet - aus Sicherheitsgründen - ein 24h-Timer, der ein Einschalten der Kälteanlage nach erfolgter Installation verhindert. -
Seite 22: Arbeitsschritt 2 Einstellen Der Lüfterdrehzahl Im Weinraum
12.2.2 Arbeitsschritt 2 Einstellen der Lüfterdrehzahl im Weinraum Menüzugang Parameter Anzeige Einstellung Wenn die Anzeige erloschen ist, drücken Sie die Einstellen der Lüfterdrehzahl für Weinraum Login mit Ändern des Wertes mit -Taste für 6 Sekunden. oder Bestätigen mit Wechseln der Anzeige mit oder Beenden des Menüs, drücken. -
Seite 23: Benutzermenü
13. Benutzermenü 13.1 Einstellungen: Temperatur und Feuchte Einstellung Bedienung Anzeige Bemerkung Drücken Sie für 2 Sekunden blinkt Zeigt den aktuellen Temperatur-Sollwert an. Ändern Sie die Werte mit oder blinkt Zeigt den geänderten Temperatur-Sollwert an. Einstellung der Temperatur und Bestätigen Sie mit blinkt Zeigt den aktuellen rel. - Seite 24 Zugriff zum Menü Parameter Anzeige Bedienung Anmerkungen Login mit Änderung der Werte mit Einstellen des Uhrzeit- Umschaltung zwischen 12 h oder Formats, 12h oder 24h AM/PM und 24 h Bestätigen mit Login mit Einstellung der Stunde Änderung der Werte mit oder Einstellen der Uhrzeit Bestätigen mit...
-
Seite 25: Fehlerdiagnose
14. Fehlerdiagnose Es gibt zwei unterschiedliche Alarmmeldungen an der Funk-Fernbedienung. Alarmtyp 1 Die grüne und rote LED blinken im Front-Panel. Eine Warnmeldung erscheint im Display der Funk- Fernbedienung und die OK-Taste blinkt wenn eine Taste gedrückt wird. Das Klimagerät arbeitet weiterhin. Alarmtyp 2 Die rote LED blinkt im Front-Panel. -
Seite 26: Fehlerbehandlung
15. Fehlerbehandlung Fehler Empfohlene Aktion Überprüfen Sie die Spannungsversorgung, sowie die elektrischen Verbindungen. Gegebenenfalls Prüfung durch eine fachkundige Beim Einschalten reagiert die Kühlung nicht. Person. Achtung, Anlage kann unter Spannung stehen, Verletzungsgefahr durch Stromschlag! Der Lüfter dreht sich, das Gerät kühlt aber gar nicht. Überprüfen Sie, dass der Heizbetrieb nicht aktiviert ist. - Seite 27 Notizen...
