4 Zwecks Zugentlastung und auch um zu verhindern, dass Kabel
mit Rohren und scharfen Kanten in Berührung kommen, die
Kabel mit Kabelbinder an den Kabelbinderhalterungen
befestigen.
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
4.5.3 So schließen Sie die
Hauptstromversorgung an

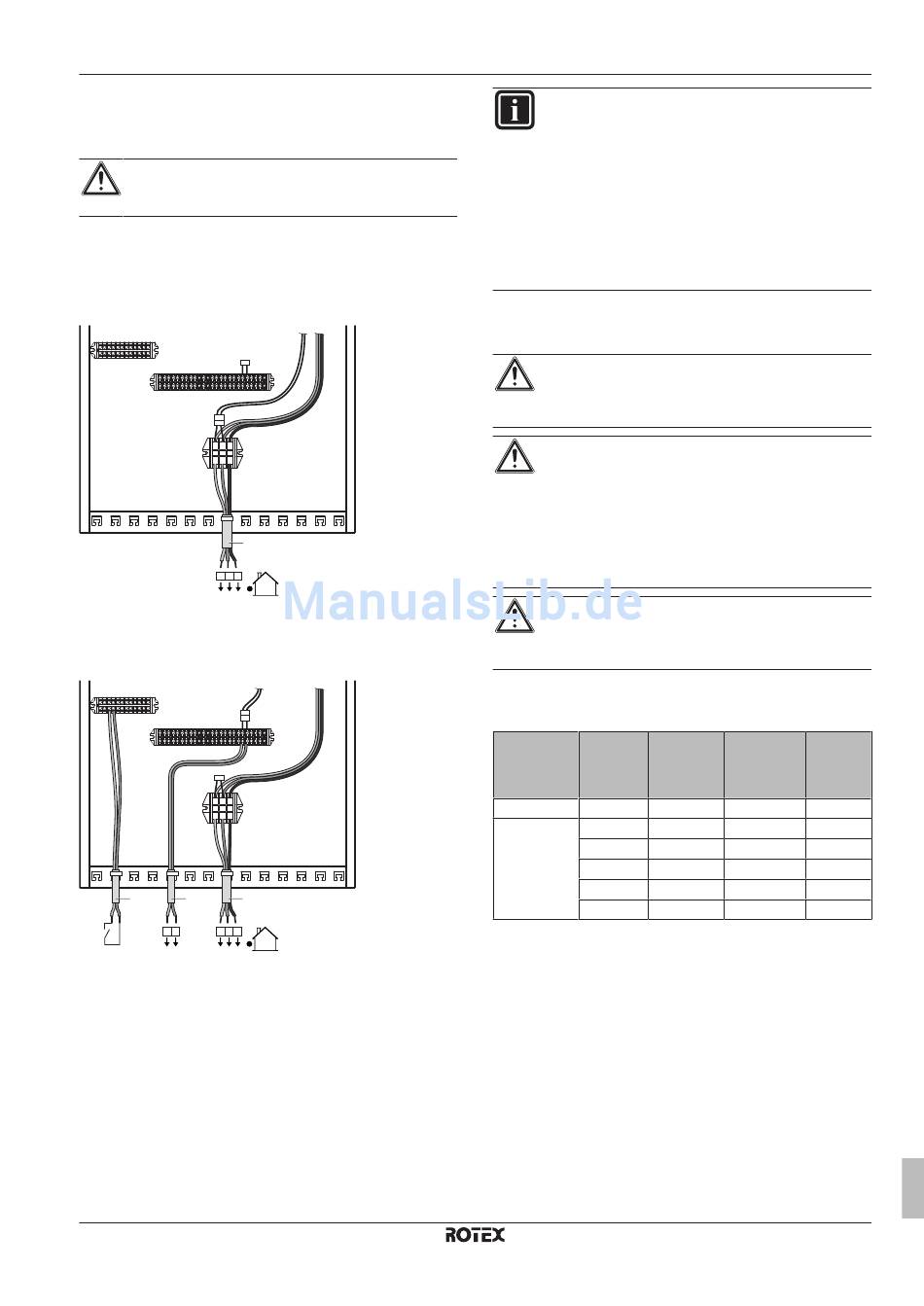

1 Schließen Sie die Hauptstromversorgung an.
Bei Normaltarif­Netzanschluss
X5M
X6YB
X2M
30 31
X6Y
X6YA
X1M
a
1 2 3
1 2 3
Legende: siehe Abbildung unten.
Bei Wärmepumpentarif­Netzanschluss
X5M
X6Y
3 4
X6YB
X2M
30 31
X6YA
X1M
c b a
L N 1 2 3
S1S L N 1 2 3
a Verbindungskabel (=Hauptstromversorgung)
b Normaltarif­Netzanschluss
c Kontakt für Wärmepumpentarif­Netzanschluss
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
RHBH/X04~16CB
ROTEX HPSU Niedertemperatur­Bi­bloc
4P384978­1 – 2015.01
X1A X19A
X1A X19A
INFORMATION
Bei einer Wärmepumpentarif­Stromversorgung hängt die
Notwendigkeit eines
Netzanschlusses für das Innengerät (b) X2M30/31 vom
Typ des Wärmepumpentarif­Netzanschlusses ab.
Eine separate Versorgung des Innengeräts ist erforderlich:
▪ wenn der
unterbrochen ist, wenn er aktiv ist, ODER
▪ wenn kein Stromverbrauch des Innengeräts am
Wärmepumpentarif­Netzanschluss zulässig ist, wenn
dieser aktiv ist.
4.5.4 So schließen Sie die Stromversorgung
der Reserveheizung an
ACHTUNG
Um zu gewährleisten, dass das Gerät vollständig geerdet
ist, schließen Sie immer die Stromversorgung der
Reserveheizung und das Erdungskabel an.
ACHTUNG
Wenn das Innengerät über einen Speicher mit integrierter
elektrischer Zusatzheizung verfügt, verwenden Sie eine
separate Stromeinspeisung für die Reserveheizung und
die Zusatzheizung. Benutzen Sie auf KEINEN Fall einen
Stromkreis, an dem bereits andere Geräte angeschlossen
sind. Dieser Stromkreislauf MUSS mit den erforderlichen
Sicherheitsvorrichtungen
Gesetzgebung geschützt werden.
ACHTUNG
Um zu gewährleisten, dass das Gerät vollständig geerdet
ist, schließen Sie immer die Stromversorgung der
Reserveheizung und das Erdungskabel an.
Die Leistung der Reserveheizung kann abhängig vom Modell des
Innengeräts variieren. Stellen Sie sicher, dass die Stromversorgung
der Leistung der Reserveheizung entspricht (siehe Tabelle unten).
Reserveheizu Leistung Stromverso
ngstyp der
Reservehe
izung
*3V 3 kW 1~ 230 V
*9W 3 kW 1~ 230 V
6 kW 1~ 230 V
6 kW 3~ 230 V
6 kW 3N~ 400 V
9 kW 3N~ 400 V
(a) Das Gerät entspricht EN/IEC 61000­3­12 (Festlegung
gemäß europäischer/internationaler technischer Norm für
die Grenzen von Stromoberschwingungen erzeugt von an
öffentlichen Niederspannungssystemen angeschlossenen
Anlagen mit Eingangsströmen von >16 A und ≤75 A pro
Phase).
(b) Das Gerät entspricht EN/IEC 61000­3­11 (Festlegung
gemäß europäischer/internationaler technischer Norm für
die Grenzen von Spannungsänderungen,
Spannungsschwankungen und flickerverursachenden
Schwankungen durch Anlagen mit ≤75 A Nennstrom
angeschlossen an öffentliche Niederspannungssysteme)
vorausgesetzt, die System­Impedanz Z
gleich der von Z
max
Anschluss und dem öffentlichen System. Es liegt in der
Verantwortung des Installateurs oder des Anlagen­
Benutzers ­ gegebenenfalls nach Konsultation des
Netzbetreibers ­ Folgendes sicherzustellen: Die Anlage
wird nur angeschlossen an ein Einspeisungssystem mit
einer System­Impedanz Z
4 Installation
separaten Normaltarif­
Wärmepumpentarif­Netzanschluss
gemäß der gültigen
Maximaler Z (Ω)
max
rgung Betriebsstro
m
13 A —
13 A —
(a)(b)
26 A —
15 A —
8,6 A —
13 A —
ist kleiner oder
sys
bei der Schnittstelle von Benutzer­
kleiner oder gleich Z .
sys max
