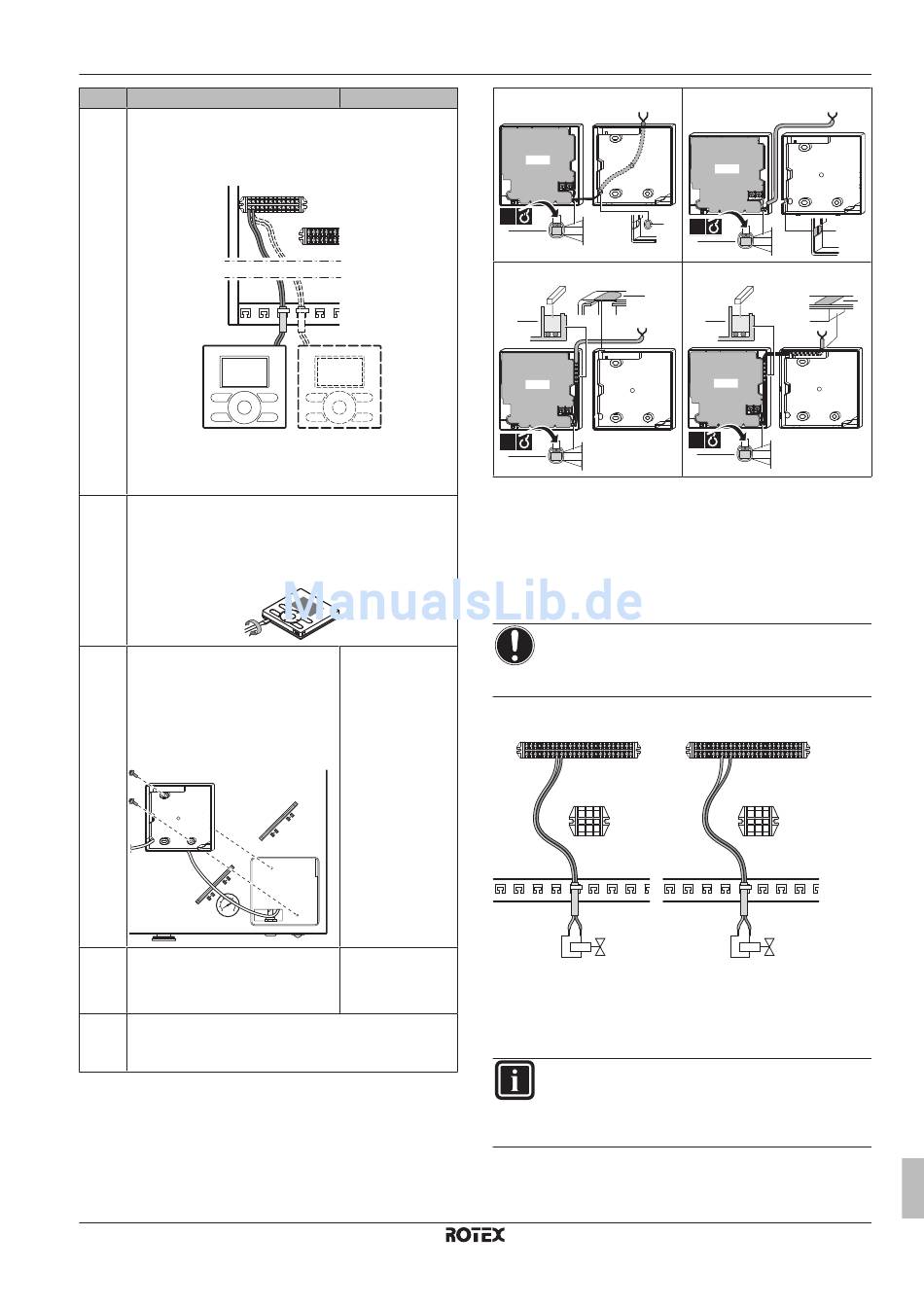

# Am Innengerät
1 Schließen Sie das Kabel der Bedieneinheit an das
Innengerät an.
Das Kabel mit Kabelbindern an den
Kabelbinderhalterungen befestigen.
2 1
a
a Haupt­Bedieneinheit
b Optionale Bedieneinheit
2 Stecken Sie einen Schraubendreher in die Schlitze unter
der Bedieneinheit und nehmen Sie die Frontblende
vorsichtig von der Rückblende ab.
Die Platine befindet sich in der Frontblende der
Bedieneinheit. Vermeiden Sie Beschädigungen.
3 Befestigen Sie die Rückblende der
Bedieneinheit an der Frontblende des
Geräts.
Achten Sie darauf, dass Sie die
Rückseite der Bedieneinheit NICHT
durch zu festes Anziehen der
Befestigungsschrauben verbiegen.
4 Führen Sie die Anschlüsse wie in 4A
gezeigt durch.
5 Bringen Sie die Frontblende wieder an der Rückblende an.
Achten Sie beim Befestigen der Frontblende am Gerät
darauf, dass die Kabel NICHT eingeklemmt werden.
(a) Die Haupt­Bedieneinheit ist für den Betrieb erforderlich,
muss aber separat bestellt werden (obligatorische Option).
RHBH/X04~16CB
ROTEX HPSU Niedertemperatur­Bi­bloc
4P384978­1 – 2015.01
Im Raum
X5M
X2M
A2P A2P
b
(a)
Befestigen Sie die
Rückblende der
Bedieneinheit an
der Wand.
Führen Sie die
Anschlüsse wie in
4A, 4B, 4C oder 4D
gezeigt durch.
4A Von der Rückseite
PCB
1×
a
b
4C Von oben
a
b
PCB
1×
b
a Schneiden Sie diesen Teil für die Durchführung der Kabel
mit einer Kneifzange oder dergleichen aus.
b Befestigen Sie die Kabel mit dem Kabelhalter und der
Klemme am vorderen Teil des Gehäuses.
4.5.6 So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Die Verkabelung ist bei einem NC­Ventil (normal
geschlossen) und einem NO­Ventil (normal geöffnet)
unterschiedlich.
NO
6 7
5
X2M X2M
X1M
M2S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
4.5.7 So schließen Sie die Stromzähler an
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus­Pol MUSS mit
X5M/7 und X5M/9 und der Minus­Pol mit X5M/8 und
X5M/10 verbunden werden.
1 Schließen Sie das Stromzählerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
4 Installation
4B Von der linken Seite
PCB
1×
a
b
4D Von oben Mitte
b
PCB
1×
b
NC
5 7
6
X1M
M2S
einem Stromzähler mit
Installationsanleitung
11
