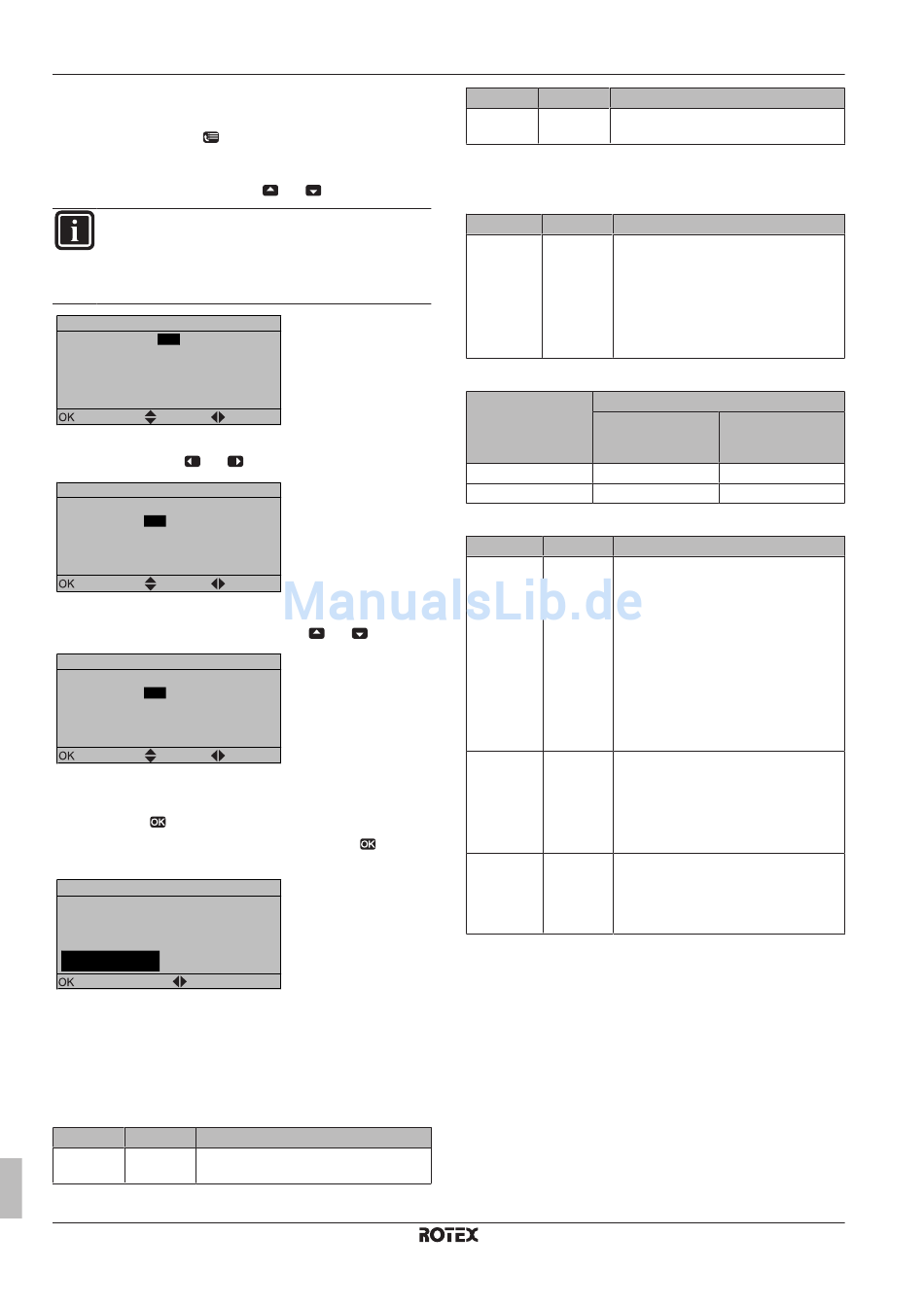

5 Erweiterte­Funktion
Ändern einer Übersichtseinstellung
Beispiel: Ändern Sie [1­01] von 15 in 20.
1 Gehen Sie zu [A.8]: > Monteureinstellungen > Übersicht
Einstellungen.
2 Rufen Sie den entsprechenden Bildschirm des ersten Teils der
Einstellungen mithilfe der Tasten
INFORMATION
Eine zusätzlich 0­Dezimalstelle wird zum ersten Teil der
Einstellungen hinzugefügt, wenn Sie auf die Codes in den
Übersichtseinstellungen zugreifen.
Beispiel: [1­01]: "1" führt zu "01".
Übersicht Einstellungen
01
00 00 01 15 02 00
04 05 06
08 09 0a
0c 0d 0e
Bestät. Anpassen Scrollen
3 Rufen Sie den entsprechenden zweiten Teil der Einstellungen
mithilfe der Tasten und
Übersicht Einstellungen
01
00 00 01 15 02 00
04 05 06
08 09 0a
0c 0d 0e
Bestät. Anpassen Scrollen
Ergebnis: Der zu ändernde Wert ist jetzt markiert.
4 Ändern Sie den Wert mit Hilfe der Tasten
Übersicht Einstellungen
01
00 00 01 20 02 00
04 05 06
08 09 0a
0c 0d 0e
Anpassen Scrollen
Bestät.
5 Wiederholen Sie die vorigen Schritte, wenn Sie weitere
Einstellungen ändern möchten.
6 Drücken Sie , um die Parameteränderung zu bestätigen.
7 Drücken Sie im Menü "Monteureinstellungen"
Einstellungen zu bestätigen.
Monteureinstellungen
Das System wird neu gestartet.
OK Abbruch
Bestät. Anpassen
Ergebnis: Das System wird neu gestartet.
5.2

Basiskonfiguration

5.2.1 Schnellstart­Assistent: Sprache / Uhrzeit
und Datum
# Code
[A.1] Nicht Sprache
zutreffend
Installationsanleitung
14
und auf.
03 00
07
0b
0f
auf.
03 00
07
0b
0f
und .
03 00
07
0b
0f
, um die
Beschreibung
# Code
[1] Nicht Uhrzeit und Datum
zutreffend
5.2.2 Schnellstart­Assistent: Standard
Reserveheizungskonfiguration (nur für *9W­Modell)
# Code
[A.2.1.5] [5­0D] Reserveh.­Typ:
▪ 1 (1P,(1/1+2)): 6 kW 1~ 230 V (*9W)
▪ 3 (3P,(1/1+2)): 6 kW 3~ 230 V (*9W)
▪ 4 (3PN,(1/2)): 6 kW 3N~ 400 V (*9W)
▪ 5 (3PN,(1/1+2)): 9 kW 3N~ 400 V
(*9W)
Einstellung des Reserveheizungsrelais
Relaiseinstellung Betrieb der Reserveheizung
Wenn
Reserveheizungsstu
fe 1 aktiv ist:
1/1+2 Relais 1 EIN
1/2 Relais 1 EIN
Raumheizungs­/­kühlungseinstellungen
# Code
[A.2.1.7] [C­07] Temperaturregelung des Geräts:
▪ 0 (VLT­Steuerung): Der Betrieb des
Geräts wird abhängig von der
Vorlauftemperatur geregelt.
▪ 1 (Ext.Raumtemp.St): Der Betrieb des
Geräts wird vom externen Thermostat
geregelt.
▪ 2 (Raumtemp.­St.): Der Betrieb des
Geräts wird abhängig von der
Umgebungstemperatur
Benutzerschnittstelle geregelt.
[A.2.1.B] Nicht Nur wenn 2 Benutzerschnittstellen
zutreffend vorhanden sind:
Position der Benutzerschnittstelle:
▪ Am Gerät
▪ Im Raum
[A.2.1.8] [7­02] Anzahl der Wassertemperaturzonen:
▪ 0 (1 Heizkreis): Hauptzone
▪ 1 (2 Heizkreise): Hauptzone +
Zusatzzone
Beschreibung
Beschreibung
Wenn
Reserveheizungsstu
fe 2 aktiv ist:
Relais 1+2 EIN
Relais 2 EIN
Beschreibung
der
RHBH/X04~16CB
ROTEX HPSU Niedertemperatur­Bi­bloc
4P384978­1 – 2015.01
