- Seite 1 ® PeakTech 6145 Bedienungsanleitung / Operation manual Stabilisiertes Doppel-Labornetzgerät / Regulated Double Laboratory Power Supply...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes

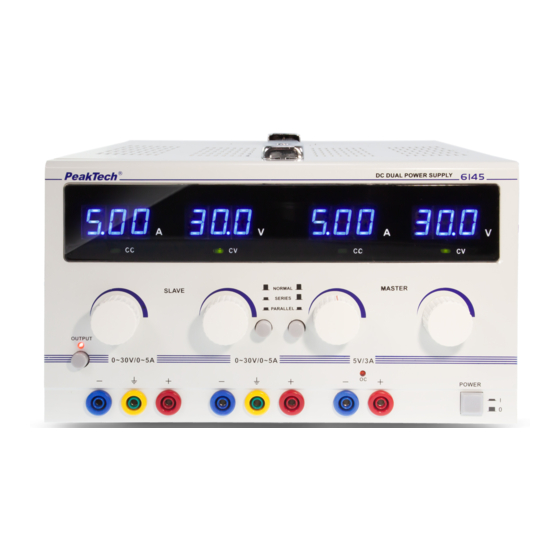

Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE- Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte... - Seite 3 ® Das Labornetzgerät PeakTech 6145 verfügt über 2 Ausgänge mit einer kontinuierlich veränderbaren Ausgangsspannung von 0 ... 30 V bzw. einem Ausgangsstrom von 0 ... 5 A. Ein weiterer Ausgang liefert eine Festspannung von 5 V bzw. 3 A. Die beiden kontinuierlich veränderbaren Ausgänge können wahlweise in Reihe oder parallel geschaltet werden.
-
Seite 4: Technische Daten
1. Technische Daten Eingangsspannung 115/230 V, 50/60 Hz Wechselspannung (umschaltbar) ± 10% Ausgangsspannung 2 x 0 ... 30 V DC (kontinuierlich veränderbar) Stromausgang 2 x 0 ... 5 A DC (kontinuierlich veränderbar) Festwertausgang 5 V / 3 A DC Stabilität zwei kontinuierlich veränderbare Spannungsausgänge: 1 x 10 + 3 mV... -
Seite 5: Betrieb Des Gerätes
2. Betrieb des Gerätes 2.1. Anzeigen und Bedienelemente des Gerätes 01. Ampere-Anzeige für Slave-Netzteil bzw. Anzeige bei Parallelbetrieb (LED leuchtet bei geschaltetem Stromausgang im Slave-Betrieb bzw. bei Parallelbetrieb). 02. Stromregler für Slave-Betrieb (Einsteller für Strombegrenzer-Schutzschaltung). 03. Spannungsanzeige für Slave-Betrieb (LED leuchtet bei geschaltetem Spannungsausgang bei Slave-Betrieb). - Seite 6 2.2. Betriebsarten Output-Taste (24.) drücken, um die Ausgänge zu aktivieren bzw. zu deaktivieren. So ist es auch möglich angeschlossene Testschaltungen schnell spannungsfrei zu schalten. 2.2.1. Einstellung des Ausgangssignals bei individuellem Betrieb (Einzelbetrieb von Master und Slave). Funktionswahlschalter (7.) und (9.) falls gedrückt auslösen. Zur Einstellung der gewünschten Ausgangsspannung (0 ...
- Seite 7 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird empfohlen. ® © PeakTech 02/2013/Th./Ho.
-
Seite 8: Safety Precautions
Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-Marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short- circuits (arcing), the following safety precautions must be observed. - Seite 9 ® The model PeakTech 6145 regulated power supply has two ways adjustable output. The two adjustable outputs can also be selected for constant voltage or constant currant, designed in high stability and performance circuit. In constant voltage state, the output voltage can be arbitrarily from 0 V on the nominal range;...
-
Seite 10: Technical Data
1. Technical Data Input voltage: 115/230 V AC, 50/60 Hz ± 10% (switchable) Output voltage: 2 x 0 ... 30 V DC (adjustable) Output current: 2 x 0 ... 5 A DC (adjustable) Source regulation: Two adjustable outputs: 1 x 10 + 3 mV 2 x 10 + 3 mA... -
Seite 11: Operation
2. Operation 2.1. Controls and description 01. Slave constant-current indicator or two-ways parallel state indication: the LED illuminates when the slave output is in current-regulated state or the two adjustable outputs is in parallel. 02. Slave constant current adjustment: adjusting slave output current value (adjusting the current-limit protection point). - Seite 12 2.2. Operating method Press output-button (24.) to enable or disable the outputs. If is also possible to turn off the outputs easily and the connected test circuits are quickly without tension. 2.2.1. Independence use of two adjustable output. Set (7.) and (9.) switch to spring out position. When the adjustable output is used as CV output, first should rotate clockwise the CC adjustment (2.) and (17.) to maximum, then turn on power switch (13.), adjust CV adjustment (4.) and (14.) till output voltage reach required voltage value, at this time, the...
- Seite 13 2.2.3. Parallel using of the two adjustable outputs. Press in switch (7.) as well as switch (9.), at this time, the two output are in parallel, adjust voltage adjustment (14.) of master output, the voltage of two ways keep same, and slave output CC indicator (1.) lights on.
- Seite 14 We herewith confirm that the units are calibrated by the factory according to the specifications as per the technical specifications. We recommend to calibrate the unit again, after 1 year. ® © PeakTech 02/2013/Th./Ho. PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 - DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de www.peaktech.de...
