- Seite 1 6180 ® PeakTech Bedienungsanleitung / Operation manual Programmierbares lineargeregeltes Netzgerät / Programmable linear controlled Power Supply...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Thema Seite Sicherheitshinweise zum Betrieb des Gerätes Einführung Schnelleinstieg 3.1. Front-/Rückseite und Benutzeroberfläche 3.1.1. Frontseite 3.1.2. Rückseite 3.1.3. Benutzeroberfläche 3.2. Allgemeine Überprüfung 3.2.1. AC-Eingangsspannung 3.2.2. Inbetriebnahme 3.3. Prüfung der Ausgänge 3.4. Arbeitsmodi 3.4.1. Symbole und Spezifikationen 3.4.2. Verschaltungen 3.5. Bedienung des System-Menüs Bedienelemente auf der Frontplatte 4.1. - Seite 3 Table of Contents Issue Page Safety Precautions Introduction Quick Start 3.1. Front/Rear Panel and User Interface 3.1.1. Front Panel 3.1.2. Rear Panel 3.1.3. User Interface 3.2. General Inspection 3.2.1. AC Power Input Setting 3.2.2. Power On 3.3. Output Inspection 3.4. Working Mode 3.4.1.
-
Seite 4: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu beachten. -
Seite 5: Einführung
2. Einführung Das PeakTech 6180 ist ein lineares programmierbares DC-Labornetzgerät. Hauptmerkmale dieses Instruments beinhalten bis zu 100 programmierbare Ablaufschritte mit einem konfigurierbaren Timer, hochaufgelöste farbliche TFT-Anzeige, sehr geringe Restwelligkeits- und Rauschwerte, umfassenden Überspannungs-, Überstrom und Überhitzungsschutz. Viel Wert wurde auch auf eine benutzerfreundliche Oberfläche und Bedienelemente des Geräts gelegt. -
Seite 6: Schnelleinstieg
3. Schnelleinstieg Das folgende Kapitel beinhaltet: Übersicht der Front- und Rückseite Übersicht der Benutzeroberfläche Erstprüfung des Netzgeräts Prüfung der Netzgerät-Funktionen Prüfung der Einhaltung der Ausgangswerte Beschreibung der vier Arbeitsmodi Beschreibung des System-Menüs... -
Seite 7: Front-/Rückseite Und Benutzeroberfläche

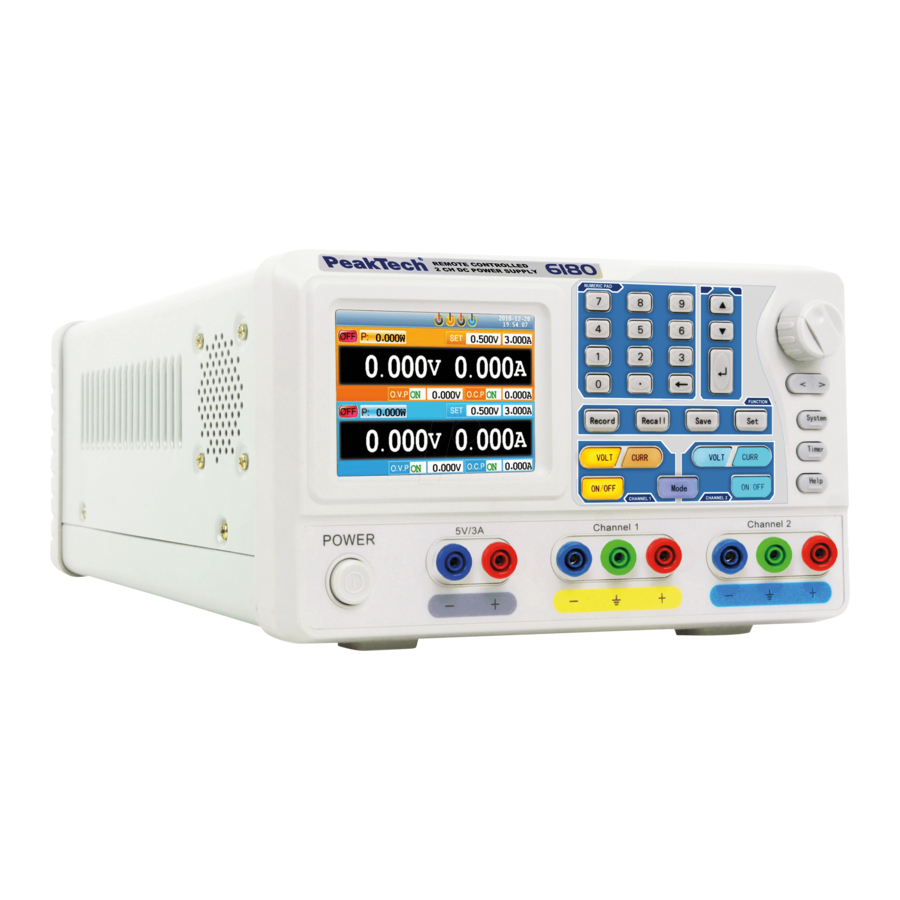

3.1. Front-/Rückseite und Benutzeroberfläche 3.1.1. Frontseite Figure 3-1 Frontseite des PeakTech 6180 ① Anzeige ② Zahlenfeld Parameter-Eingabe. Zahlentasten, Dezimalpunkt- und Rücksetztaste eingeschlossen. Tasten „nach oben“ ③ Auswahlmenü oder Parameterwechsel und „nach unten“ ④ Eingabetaste Auswahl eines Menüpunktes oder Bestätigung des gesetzten Parameters ⑤... -
Seite 8: Rückseite
Erklärung zur Tastenfeld-Anzeige ON/OFF-Taste Taste leuchtet, wenn der Kanal aktiviert wurde Taste leuchtet, wenn sich der Kanal im Konstantspannungs-Modus befindet; und blinkt, Volt/CV-Taste wenn die Spannung über das Zahlenfeld eingegeben wird Taste leuchtet, wenn sich der Kanal im Konstantstrom-Modus befindet; und blinkt, wenn Curr/CC-Taste der Strom über das Zahlenfeld eingegeben wird 3.1.2. -
Seite 9: Benutzeroberfläche
3.1.3. Benutzeroberfläche Nachfolgende Abbildungen beziehen sich auf den Timer-Menü-Modus; im Normal-Modus sind die Anweisungen analog zu gebrauchen. Normal - Modus Abb. 3-3 Benutzeroberfläche im Independent-Modus ① Status des CH1-Ausgangs ② Vorgegebene (set) und verbleibende (left) Zeit des CH1-Ausgangs, wenn Status aktiv ③... - Seite 10 Parallel /Seriell-Modus Abb. 3-4 Benutzeroberfläche im Parallel/Seriell-Modus ① Maximale Werte für Strom und Spannung ② Status des Ausgangs ③ Timer-Modus (Sequence oder Loop) ④ Anzahl der Timer-Ablaufschritte ⑤ Aktuelle Ablaufschritt-Nummer, wenn Ausgang aktiviert ⑥ Gesetzte Spannungs- und Stromwerte ⑦ Vorgegebene (set) Zeit des Ausgangs, wenn Status aktiv ⑧...
- Seite 11 Plus-Minus Modus Abb. 3-5 Benutzeroberfläche im Plus-Minus-Modus ① Ausgangsstatus des Negativ-Ausgangs (gleicht dem des Positiv-Ausgangs) Vorgegebene (set) und verbleibende (left) Zeit des Negativ-Ausgangs, wenn Status ② aktiv ③ Gemessene Leistung des Negativ-Ausgangs in Watt Timer-Modus des Negativ-Ausgangs (Sequence oder Loop; gleicht dem des Positiv- ④...
- Seite 12 Status-Symbole Symbol Bedeutung Verbindung als USB-Slave mit einem PC Aktueller Ausgang wird aufgezeichnet USB-Medium wurde erkannt Gerät im Independent-Modus Gerät im Parallel-Modus Gerät im Seriell-Modus Gerät im Plus-Minus-Modus Summer an Summer aus Gerät im Timer-Modus...
-
Seite 13: Allgemeine Überprüfung Nachdem Sie Ein Neues Peaktech
Transportschaden nicht die Geräte-Verpackung. 3.2.1. AC-Eingangsspannung ® Das PeakTech 6180 unterstützt sowohl eine 110V- wie auch eine 220V-Eingangsspannung. Wählen Sie am Netzspannungswahlschalter die Stellung mit der in Ihrem Land vorhandenen Netzspannung (siehe Abb. 3.2) und benutzen Sie unbedingt der Auswahl entsprechende Schmelzsicherung. Netzspannung... -
Seite 14: Prüfung Der Ausgänge
3.3. Prüfung der Ausgänge Diese Prüfung stellt sicher, dass die Spezifikationen einzelner Kanäle erfüllt werden und das Netzgerät auf Benutzereingaben richtig reagiert. Bitte lesen Sie vorher die Abschnitte „3.4. Arbeitsmodi“, „4.1. Aktivieren/Deaktivieren der Ausgänge“ und „4.2. Ausgangsspannung und –strom setzen“. Ausgangsspannungs-Prüfung Folgende Schritte verifizieren das Spannungs-Ausgangsverhalten ohne Last: Schalten Sie das Gerät ohne Last ein. -
Seite 15: Arbeitsmodi
3.4. Arbeitsmodi Das PeakTech 6180 arbeitet in vier Arbeitsmodi: Independent, Parallel, Series und Plus-minus. Drücken Sie die Mode- Taste, um zwischen den Modi zu schalten. Siehe dazu auch den Abschnitt "3.1.3. User Interface“. 3.4.1. Symbole und Spezifikationen Folgende Tabelle ordnet den vier Arbeitsmodi entsprechende Spezifikationen zu (max. Strom/Spannung). -
Seite 16: Verschaltungen
3.4.2. Verschaltungen Normal Parallel Hinweis: Im Parallelmodus ist CH1 der Hauptausgang und CH2 der Zweitausgang. Um die gewünschten Ausgangswerte zu erhalten, verbinden Sie die Last stets an den Hauptausgang, sprich CH1. Series Plus-minus Minus Ground Plus -13-... -
Seite 17: Bedienung Des System-Menüs
3.5. Bedienung des System-Menüs (1) Menü aufrufen System-Taste drücken, das System-Menü erscheint auf der Anzeige. (2) Menüpunkt markieren Drücken Sie ▲ / ▼ oder drehen Sie den Drehknopf, um zwischen den Menüpunkten zu wechseln. Drücken Sie eine der zwei Tasten ＜ , oder den Drehknopf, um ein Untermenü... -
Seite 18: Aktivieren/Deaktivieren Der Ausgänge
4. Bedienelemente an der Frontseitenplate Das folgende Kapitel beinhaltet: Aktivieren / Deaktivieren der Ausgänge Ausgangsspannung und –strom setzen Überstrom- und Überspannungsschutz Zeitplanmodus Speichern/Laden/Aufnehmen System-Einstellungen Hilfe im Gerätemenü 4.1. Aktivieren/Deaktivieren der Ausgänge Normal-Modus Drücken Sie die orange ON/OFF-Taste, um Ausgang des CH1 zu aktivieren/deaktivieren. -
Seite 19: Ausgangsspannung Und -Strom Setzen
4.2. Ausgangsspannung und –strom setzen Sie können die Spannungen und Ströme mithilfe des Zahlenfelds eingeben. Siehe Tabelle im Abschnitt 3.4.1 bez. der Spezifikationen einzelner Modi. Hinweis: Die Strom- und Spannungseingaben sind im Timer-Modus nicht zugängig. Normal-Modus (1) Drücken Sie die orange Taste Volt/CV oder Curr/CC, das Eingabe-Dialogfenster erscheint. (2) Die Taste fängt... -
Seite 20: Überspannungs- Und Überstromschutz
4.3. Überspannungs- und Überstromschutz Wird der Überspannungs- (O.V.P) oder Überstromschutz (O.C.P) aktiviert, schaltet das Netzgerät automatisch den Ausgang ab, sobald der gesetzte Grenzwert überschritten wurde. Der O.V.P-/O.C.P-Grenzwert wird rot und blinkend angezeigt, das Gerät wird eine Warnton-Folge ausgeben. Hinweis: Wird infolge eines Fehlers der Ausgang deaktiviert, muss dieser nach erfolgten Fehlerbeseitigung manuell aktiviert werden. -
Seite 21: Überstromschutz-Wert Setzen
4.3.2. Überstromschutz-Wert setzen (1) O.C.P-Menüpunkt auswählen: Independent Modus System-Taste drücken, danach [System → CH1 (CH2) → O.C.P]. Parallel-, Series-Modus System-Taste drücken, danach im Normalmodus [System → O.C.P]; im Timer-Modus [System → Pro Set → O.C.P]. Plus-Minus-Modus System-Taste drücken, danach [System → Positive (Negative) → O.C.P]. (2) Ein Dialogfenster erscheint, drücken Sie dann die Tasten ▲... - Seite 22 Abb. 5-1 Timer-Einstellungen im Normal Modus Der ausgewählte Parameter wird hervorgehoben. Im Normal- oder Plus-Minus-Modus, drücken Sie die orange ON/OFF-Taste, um die linke Parametergruppe oder die blaue ON/OFF-Taste, um die rechte Parametergruppe auszuwählen. Benutzen Sie die Tasten ▲ / ▼, um den gewünschten Parameter auszuwählen. Nachdem der Parameter ausgewählt wurde, bestätigen Sie die Auswahl mit der Taste Mit den Tasten ＜...
-
Seite 23: Timer Range (Anzahl Der Ablaufschritte)
0 zurücksetzen, falls der Ausgang später erneut aktiviert wird. 4.5. Save/Recall/Record (Speichern/Laden/Aufnehmen) Das PeakTech 6180 unterstützt USB-Datenträger und lokalen Speicher zum Speichern und Laden von Voreinstellungen, sowie zum periodischen Aufnehmen von aktuellen Werten. Die Werte können in einer txt-Datei auf dem USB-Datenträger abgelegt werden. -
Seite 24: Recall- Und Delete-Funktionen (Voreinstellungen Laden/Löschen)
4.5.2. Recall- und Delete-Funktionen (Voreinstellungen laden/löschen) (1) Drücken Sie Recall, um ins Voreinstellungs-Menü zu gelangen (erneutes Drücken der Taste schließt das Menü). Wählen Sie zunächst den Speicherort mit den Tasten▲ / ▼ und bestätigen Sie die Wahl mit . Es wird eine Liste mit Voreinstellungen angezeigt. -
Seite 25: Set System Time (Systemzeit Einstellen)
Drücken Sie die Taste System, danach [System →SysInfo]. Es werden die Seriennummer der Geräts, die Software- und Hardware-Versionen angezeigt. 4.6.7. Standardeinstellungen Drücken Sie die Taste System und wählen Sie [System →Default], mit werden Standard-Einstellungen aufgerufen. Siehe folgende Tabelle mit Standard-Einstellungen des PeakTech 6180. Arbeitsmodus Normal Plus-Minus Parallel... -
Seite 26: Verbindung Mit Dem Pc
5. Verbindung mit dem PC Das PeakTech 6180 unterstützt eine Verbindung mit dem PC per USB und COM. Die mitgelieferte Software erlaubt eine Fernsteuerung des Netzgeräts und eine synchronisierte Ausgabe der Anzeige-Werte des Geräts. (1) Installieren Sie die Software Installieren Sie die Software, die sich auf der beiliegenden CD befindet. -
Seite 27: Fehlerbehebung
Schalten Sie das Gerät nach den oben ausgeführten Maßnahmen wieder ein. Ist das Problem trotzdem vorhanden, kontaktieren Sie den PeakTech-Service. 2. Ausgangswerte verhalten sich ungewohnt: Prüfen Sie nach, ob die Spannung auf 0V gesetzt wurde. Wenn ja, ändern Sie den Spannungswert. -
Seite 28: Technische Spezifikationen
7. Technische Spezifikationen Die nachfolgenden Angaben basieren auf einem Gerät, welches mindestens 30 Minuten unter angegebenen Umgebungsbedingungen eingeschaltet war. Kanal 1/Kanal 2 Fest 5V 0 … 30V Normal/Parallel 0 … 60V Spannung Seriell －30V … 30V DC-Ausgang Plus-minus Spezifikationen Normal /Seriell 0 …... -
Seite 29: Anhang
