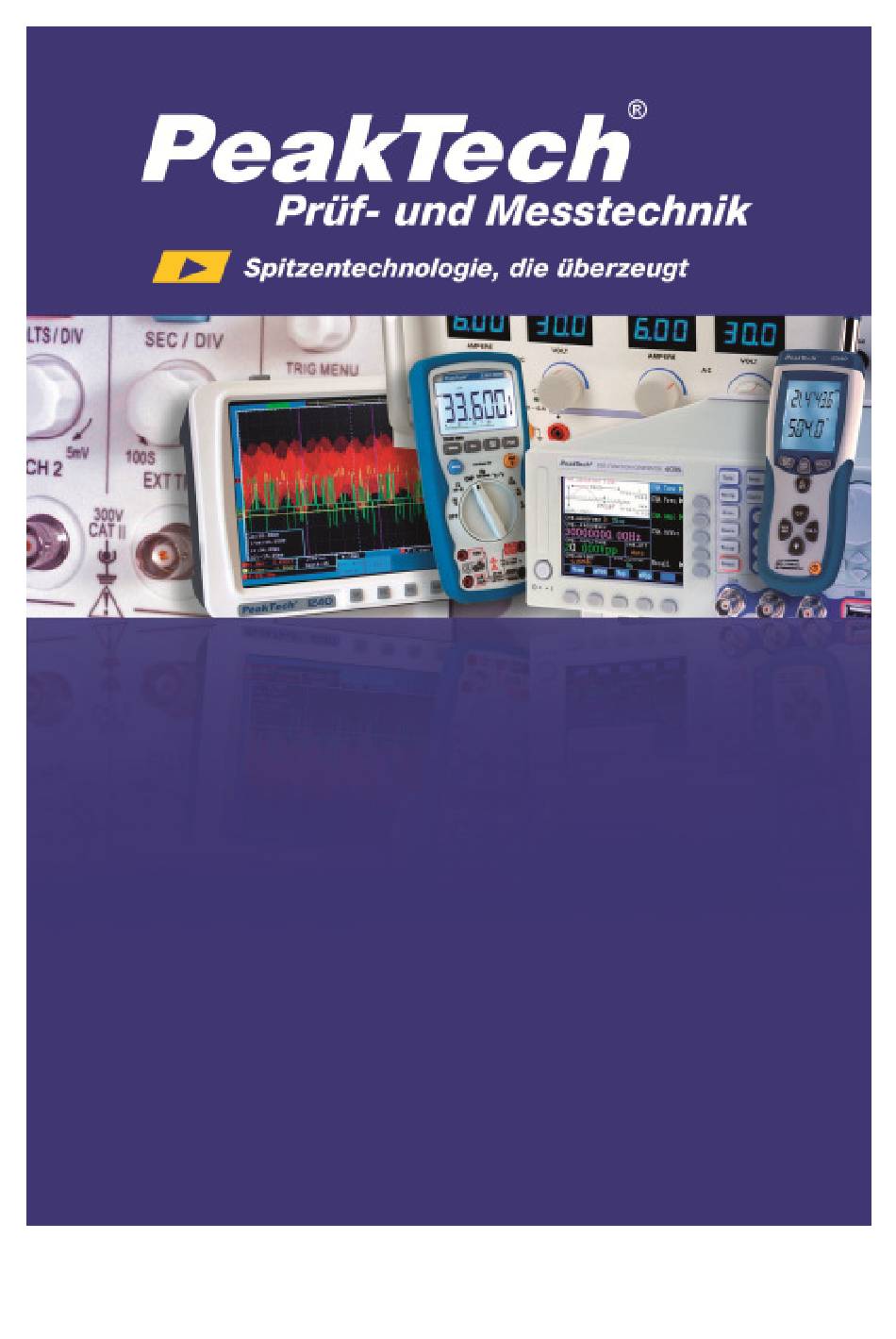

- Seite 1 ® PeakTech 6095 / 6135 Bedienungsanleitung / Operation manual 100 W DC - Schaltnetzteil / Switching Mode Power Supply...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Verschmutzungsgrad 2. Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb Gerätes... - Seite 3 Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist. Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder Sicherungshalter niemals kurzschließen. Gerät, Prüfleitungen sonstiges Zubehör Inbetriebnahme auf eventuelle Schäden bzw. blanke oder geknickte Kabel und Drähte überprüfen.
-
Seite 4: Betriebsbedingungen
Öffnen des Gerätes und Wartungs – und Reparaturarbeiten dürfen nur von qualifizierten Service-Technikern durchgeführt werden. Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden. Keine technischen Veränderungen am Gerät vornehmen. Der Leitungsquerschnitt der verwendeten Anschlussleitungen muss Ausgangsseitig mindesten 2,5 mm²... - Seite 5 3. Einführung Diese kompakten 100 Watt Schaltnetzteile mit Strombegrenzung wurden mit den Zielen einer hohen Genauigkeit und Portabilität entwickelt. Für die Strom- und Spannungseinstellungen werden drahtgewickelte Potentiometer verwendet. Das vierstellige Display gibt die Strom- und Spannungswerte hochpräzise wieder, sodass auch Einstellungen im Milliampere-Bereich durchgeführt werden können.
-
Seite 6: Regler Und Anzeigen
4. Regler und Anzeigen 1. Ein/Ausschalter : Schaltet das Gerät ein und aus. Wenn das Gerät eingeschaltet ist, leuchtet das Display. 2. Netzanschlussbuchse mit Sicherung 3. Sicherungsfach: herausziehen um die Sicherung zu wechseln 4. Regler für Ausgangsspannung 5. Regler für Ausgangsstrom. 6. - Seite 7 Negative (-) Ausgangsbuchse (Schwarz) Display vierstelliger Darstellung Spannungsanzeige, Stromanzeige, (CV) constant voltage (Konstantspannung), (CC) constant current (Konstantstrom) Ausgangsbuchsen on/off (Ein/AUS) Status 5. Funktionen Erdungsanschluss Abhängig von der Verwendung des Netzgerätes, können die Ausgangsbuchsen in jeder der folgenden Möglichkeiten geerdet werden: Negative Masse - Schwarze (-) negative Buchse wird mit der Erdungsbuchse (Grün) kurzgeschlossen.
- Seite 8 Grundlegende Benutzung ® Das PeakTech 6095/6135 wurde als konstante Spannungsquelle oder als konstante Stromquelle konzipiert. Ein automatisches Umschalten erfolgt, wenn sich die Lastbedingungen wie folgt ändern: Constant Voltage (CV), automatische Umschaltung & Constant Current (CC) ® Das PeakTech 6095/6135 fungiert solange als konstante Spannungsquelle (CV), solange der Laststrom geringer als die eingestellte Strombegrenzung ist.
-
Seite 9: Anschluss Und Bedienung
6. Anschluss und Bedienung: Das Gerät an Netzspannung anschließen. ® Schalten sie das PeakTech 6095/6135 ein. Das Display aktiviert sich im gleichen Moment. Das (CV) Symbol wird angezeigt. Stellen sie den Drehregler für die Strombegrenzung auf Anschlag, sollten Sie eine Strombegrenzung benötigen fahren sie mit dem Punkt “Strombegrenzungswert (CC) einstellen”... -
Seite 10: Übertemperaturschutz
Übertemperaturschutz Wenn die innere Temperatur des Gerätes einen voreingestellten Wert überschreitet, werden die Ausgangspannung und der Ausgangsstrom automatisch heruntergeregelt und abgeschaltet Schäden Schaltnetzteil verhindern. Fällt Innentemperatur wieder unter 65° C nimmt das Gerät seinen Betrieb automatisch, mit den vorher eingestellten Werten, wieder auf. -
Seite 11: Technische Daten
1.0 - 20V DC (P 6095); Ausgangsspannung 1.0 - 36V DC (P 6135) Ausgangsstrom 0 - 5A (P 6095) ; 0 - 3A (P 6135) Spannungsregulierung- Abweichungen: bei 10% bis 100% Last 120mV P 6095) / 50mV (P 6135) bei Netzspannung von 180 bis 264V AC 20mV Restwelligkeit in r.m.s. - Seite 12 Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen, vorbehalten. Hiermit bestätigen wir, dass alle Gerät, die im unseren Unterlagen genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird empfohlen. 09/2012/Th/pt ® ©PeakTech -11-...
-
Seite 13: Safety Precautions
1. Safety Precautions This product complies with the requirements of the following European Community Directives: 2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-marking). To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits (arcing), the following safety precautions must be observed. - Seite 14 To avoid electrical shock, do not operate this product in wet or damp conditions. Conduct measuring works only in dry clothing and rubber shoes, i. e. on isolating mats Never touch the tips of the test leads or probe Comply with warning labels and other info on the equipment Do not subject the equipment to direct sunlight or extreme...
- Seite 15 2. Do not operate or touch this power supply with wet hands. 3. Do not open the casing of the power supply when it is connected to ac mains. ® 4. The max. output voltage of model PeakTech 6095 is 20VDC, ® (PeakTech 6135 - 36 VDC), avoid touch the metal contact part of the output terminals.
- Seite 16 2. OPERATION ENVIRONMENTAL CONDITION 10-80% R.H Maximum relative humidity 80% for temperature up to 31° C decreasing linearly to 50% relative humidity at 40° C. Altitude up to 2000m Installation category : CAT II Pollution degree: 2 Mains supply voltage fluctuation up to ±10% of the normal voltage 3.
-
Seite 17: Controls And Indicators
4. CONTROLS AND INDICATORS Power Switch : Turns the power supply on-off, when it is on the front display lights up AC Input Socket with Fuse Concealed Fuse box (please open the cover to get to the fuse) Output Voltage Tuning knob Output Current Tuning knob. - Seite 18 8 GND Terminal ( ) Green colour Chassis ground terminal, normally this is to be short to (+) or (-) as required by user. 9. Output Terminal Negative (-) Black colour 10. LCD Display panel showing 4 digit voltage, current meter,(CV) constant voltage mode, (CC) constant current mode, Output Terminal on/off state 5.
- Seite 19 Basic Mode of Operation This power supply is designed to operate as a constant voltage source or as a constant current source. Automatic crossover to either mode of operation occurs when the load condition changes as following: Constant Voltage (CV), Automatic crossover & Constant Current (CC) The power supply functions as a constant voltage source (CV) as long as the load current is less than the preset current limiting...
- Seite 20 6. Connection and Operation Procedure 1. After checking with the rating label plug in to AC mains. 2. Switch on the power supply and the LCD display should be on at the same time. 3. The (CV) icon should be shown on the display. 4.
-
Seite 21: Specifications
1.0 - 20V DC (P 6095); Output Voltage Adjustable Range 1.0 - 36V DC (P 6135) Output Current Adjustable Range 0 - 5A (P 6095); 0 - 3A (P 6135) Voltage Regulation Load from 10% to 100% Variation 120mV (P 6095) / 50mV (P 6135) - Seite 22 We recommend to calibrate the unit again, after one year. 09/2012/Th/pt ® ©PeakTech PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 – DE-22926 Ahrensburg / Germany +49-(0) 4102-42343/44 +49-(0) 4102-434 16 info@peaktech.de...
