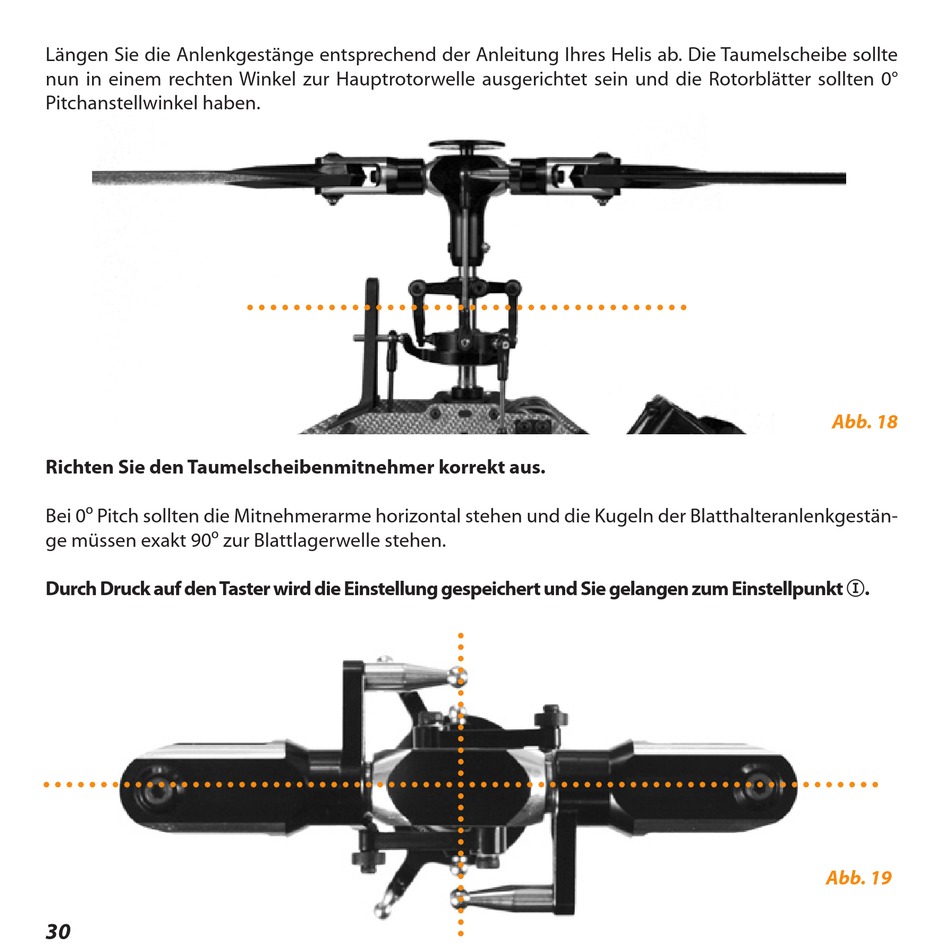

Beastx MICROBEAST Bedienungsanleitung Seite 30

Längen Sie die Anlenkgestänge entsprechend der Anleitung Ihres Helis ab. Die Taumelscheibe sollte
nun in einem rechten Winkel zur Hauptrotorwelle ausgerichtet sein und die Rotorblätter sollten 0°
Pitchanstellwinkel haben.
Abb. 18
Richten sie den taumelscheibenmitnehmer korrekt aus .
Bei 0 º Pitch sollten die Mitnehmerarme horizontal stehen und die Kugeln der Blatthalteranlenkgestän-
ge müssen exakt 90 º zur Blattlagerwelle stehen.
durch druck auf den taster wird die einstellung gespeichert und sie gelangen zum einstellpunkt I .
Abb. 19
30
